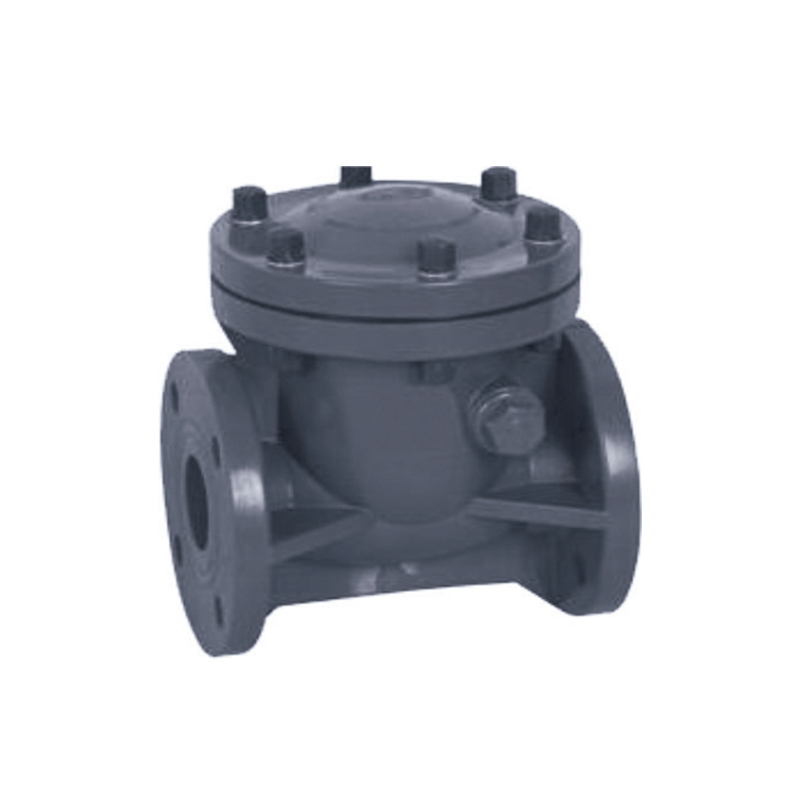

SCH8O/DIN UPVC/CPVC svingkontraventil

UPVC/CPVC-svingkontraventilen er en højeffektiv væskekontrolenhed, der i vid udstrækning anvendes til vandbehandling, kemisk behandling og landbrugsvanding. Dens design gør det muligt for væske at strømme frit i én retning, mens den automatisk lukker under omvendt strømning, hvilket effektivt forhindrer medium tilbagestrømning og sikrer sikkerheden af rørledningssystemet.

UPVC/CPVC-svingkontraventilen har en kompakt struktur, letvægtsdesign og nem installation og vedligeholdelse. Dens højstyrke ventilhus sikrer stabilitet og holdbarhed under højtryksmiljøer.

Kontakt os

Tidligere：SCH8O/DIN UPVC/CPVC SK Type statisk mixer
Næste：SCH8O/DIN UPVC/CPVC kuglebundventil

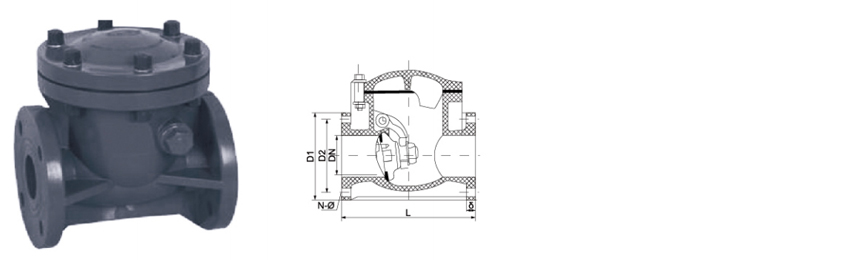

parameter anvendelse Tekniske standarder

STØRRELSE/NOM.		dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225	dn280	dn315
		(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300 )
		(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
D1	DIN	105	115	145	145	160	180	197	215	250	280	340	390	440
	ANSI	98	108	117	128	155	178	192	229	254	284	343	406	481
	JIS	75	90	100	105	120	140	150	175	210	240	290	355	400
D2	DIN	75	85	100	110	125	145	160	180	210	240	295	350	400
	ANSI	70	79	89	98	121	140	152	191	216	241	298	362	432
	JIS	35	42.5	48.5	61	73	90	105	132	158	186	238	289	341
N-Φ	DIN	4-Φ14	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ23	8-Φ23	2-Φ23	2-Φ23
	ANSI	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22	8-Φ22	8-Φ22	2-Φ24	2-Φ24
	JIS	4-Φ15	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23	2-Φ23	2-Φ25	6-Φ25
L		140	160	170	170	200	245	265	300	350	400	500	575	575
δ		15	15	16	16	20	22	22	22	24	26	28	30	30
Arbejdstryk (MPA)		0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6

SCH80 / DIN · FJÆDER ASSISTERT

UPVC / CPVC svingkontraventil

Ikke-retur · Svingskive · Vandret eller lodret

SCH80/DIN UPVC/CPVC svingkontraventilen er en kontrastrømskontrolenhed, der er udviklet til ætsende og højrente væskesystemer. Fremstillet i henhold til ASTM SCH80 og DIN standarder, bruger denne ventil en fjederstøttet skive, der drejer på en hængselstift for at tillade fremadstrøm og lukker automatisk, når flowet vender om. Svingskivens design giver et lavt tryktab og er velegnet til applikationer med varierende strømningshastigheder. Ventilhuset fås i UPVC til generel kemisk service og CPVC til applikationer med forhøjede temperaturer op til 93°C. Den fjedrende tætning, der fås i EPDM, FKM eller PTFE, sikrer lækagetæt afspærring, når der opstår omvendt flow.

DN15-DN200

Størrelsestilbud

PN10-PN16

Trykklasse

–20°C til 93°C

CPVC temperatur

Svingskive

Tjek mekanismen

Fjederstøttet skive

Hurtig lukkereaktion forhindrer omvendt flow. Fjederkraft kalibreret til positiv siddestilling selv ved lave fremadgående hastigheder.

Kemisk og termisk modstand

UPVC og CPVC modstår syrer, baser og salte. CPVC udvider service til 93°C. Skive- og tætningsmaterialer kan vælges til specifik kemi.

Lavt trykfald

Strømlinet svingskivebane minimerer flowbegrænsning, reducerer energiforbruget og bibeholder ledningseffektiviteten.

Vandret eller lodret installation

Fleksibel orientering til nye eller eftermonterede rørsystemer. Lodret installation kræver opadgående strømningsretning.

Byggeri

Krop UPVC · CPVC

disk Solid UPVC · PTFE · SS304/316

Forsegling EPDM · FKM · PTFE

Forår SS304 · SS316 (coated)

Forbindelse

Stikkontakt Opløsningsmiddelcement · DIN/ANSI

Gevind NPT · BSPT

Flanget DIN PN10/PN16 · ANSI 150

Standarder ASTM D2467 · DIN 8061/8062 · ISO 16137

Valg af segl

EPDM Vand, milde syrer · Op til 80°C

FKM Olier, kulbrinter · Op til 90°C

PTFE Aggressive kemikalier · Op til 93°C

Bekræft kompatibilitet med proceskemi og temperatur.

Anvendelse Landskab

Kemi og metallurgi

Syreoverførsel · Kaustisk dosering · Bejdselinjer

Elektronik og halvledere

Ultrarent vand · CMP-gylle · Kemisk levering

Energi og solcelleanlæg

Batterielektrolyt · Solætsning · Kølevand

Vandbehandling

Spildevand · RO permeat · Afsaltning

Pharmaceutical & Food

DI vand · CIP retur · Sanitetsledninger

Automotive & Generelt

Delevask · Malingcirkulation · Kølesløjfer

Installationsvejledning

Orientering: Flowpilen skal flugte med fremadgående strømningsretning. Vandrette linjer bruger tyngdekraftsassisteret lukning. Lodrette linjer kræver opadgående flow.
Lige rør: Minimum 5 diametre opstrøms og 3 diametre nedstrøms for stabil strømningsprofil.
Opløsningsmiddelsvejsning: Brug primer og cement, der er specifik for UPVC eller CPVC. Tillad fuld hærdningstid.
Gevind joints: Apply PTFE tape to male threads only. Hand-tighten plus 1–2 turns.
Eftersyn: Efterse med jævne mellemrum tætning og skive for slid eller kemisk angreb.

Kritiske begrænsninger

Temperatur: UPVC maks. 60°C · CPVC maks. 93°C · Overskrid ikke tætningsværdien.
Ikke klassificeret til dampservice. Undgå hurtige termiske cyklusser og trykstød.
Ikke beregnet til gasformige medier — kun beregnet til flydende brug.
Forår corrosion: Verify spring alloy compatibility with process chemistry.
Slibende medier: Højt tørstofindhold kan beskadige skive- og tætningsoverflader.
UV-beskyttelse: Opbevar og installer væk fra direkte sollys eller påfør UV-belægning.

Almindelige spørgsmål

Hvordan adskiller en svingkontraventil sig fra en kuglekontraventil?

En svingkontraventil bruger en hængslet skive, der svinger åben med fremadstrøm og lukker ved tyngdekraft eller fjederkraft, når flowet vender. Det giver lavere tryktab og er velegnet til større rørstørrelser. En kuglekontraventil bruger en fjederbelastet kugle, der sidder mod en tætning, hvilket giver hurtigere lukkereaktion og bedre tætning ved lave strømningshastigheder.

Kan denne ventil installeres i en lodret linje?

Ja, svingkontraventilen kan installeres i lodrette rør med opadgående strømningsretning. Den fjederstøttede skive sikrer positiv lukning selv ved lodrette installationer. Vandret installation er også understøttet og er den mest almindelige konfiguration.

Hvad forårsager snakken, og hvordan kan det løses?

Chattering opstår typisk, når strømningshastigheden er for lav, hvilket får skiven til at oscillere. Dette kan løses ved at øge flowhastigheden, installere en lettere fjeder eller vælge en ventil med et lavere revnetryk. Pulserende flow fra stempelpumper kan også forårsage skravling.

Hvordan vælger jeg den korrekte fjederkraft til mit system?

Valg af fjederkraft afhænger af systemets flowhastighed og modtryk. Standardfjedre passer til de fleste applikationer. For lavstrømssystemer kan det være nødvendigt med en lettere fjeder for at lade skiven åbne helt. For systemer med højt modtryk sikrer en stærkere fjeder positiv lukning. Se producentens fjedervalgskema for specifikke dimensioner.

Disse svingende kontraventiler er indsat på tværs af kemiske, metallurgiske, fotovoltaiske, nukleare, lithium-, elektroniske halvleder-, fødevare-, farmaceutiske, automotive og industrielle vandbehandlingsindustrier til håndtering af syre-alkali-væsker, ultrarent vand, drikkevand, elektronisk vand og industrispildevandsrørledninger.

Selskab

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group ja Kina SCH8O/DIN UPVC/CPVC svingkontraventil Til fødevareindustri/bil/elektronisk leverandør og specialfremstillet SCH8O/DIN UPVC/CPVC svingkontraventil Til fødevareindustri/bil/elektronisk fabrik. Vi blev grundlagt i 2007 med fokus på forskning og udvikling, fremstilling, salg og service af CPVC- og UPVC-industrielle rør. Virksomheden har opnået en række certificeringer, herunder produktionslicens for specialudstyr, hygiejnelicens for vandrelaterede produkter i Zhejiang-provinsen, IS09001-certificering for kvalitetsstyringssystem, IS014001-certificering for miljøstyringssystem og IS045001-certificering for arbejdsmiljø- og sikkerhedsstyringssystem. Virksomheden har mere end 50 uafhængige immaterielle rettigheder og selvbetjente import- og eksportrettigheder. For at kunne tilbyde diversificerede produkter og bedre service har virksomheden introduceret avanceret teknologi, værktøjsudstyr og unikke råmaterialer og styringssystemer fra Tyskland og USA. Gennem årene er vores produkter blevet meget anvendt til rørledningstransport af syre- og alkalivæsker, ultrarent vand, drikkevand, rent vand af elektronisk kvalitet og industrielt spildevand inden for kemiske, metallurgiske, solcelle-, atomkraft-, lithiumbatteri-, elektroniske halvleder-, fødevare-, medicin-, bil-, industriel vandbehandling og andre industrier. I øjeblikket har ZHEYI Group etableret mere end 30 salgsselskaber over hele landet, og alle slags produkter eksporteres til Europa, Amerika, Sydøstasien og andre lande og regioner og er dybt foretrukket af indenlandske og udenlandske kunder.

Æresbevis

Nyheder

Hvor bruges SCH 80 UPVC-rør i industrielle og kommercielle...
Jul 30,2026
Kemiske processorer, vandbehandlingsoperatører og industrielle faciliteter specificerer SCH 80 UPVC rør hvor som helst et rørsystem skal holde højere indre tryk og modstå aggressiv kemisk eksponering ude...
Lær mere
Hvad gør SCH 80 UPVC-rør til et pålideligt valg til højtry...
Jul 23,2026
SCH 80 UPVC-rør er bygget med en tykkere væg end SCH 40-rør med samme udvendige diameter, hvilket hæver dets trykværdi og gør det til standarden for industrielle linjer, der transporterer ætsende kemikalier, varme ...
Lær mere
Hvorfor SCH 80 UPVC-rør er meget udbredt i industrielle rø...
Jul 16,2026
Vægtykkelse er den enkelte specifikation, der adskiller et rør, der er klassificeret til krævende industritryk, fra et rør, der er beregnet til let boligbrug. SCH 80 UPVC rør sidder solidt på den kraftig...
Lær mere

Skriv en besked

Streng kvalitetskontrol

ZHEYI Group overholder princippet om "kvalitet først", anvender internationalt avanceret udstyr og råvarer af høj kvalitet, kontrollerer strengt alle produktionsled og er forpligtet til at levere pipeline-produkter med fremragende ydeevne og udsøgt udseende.

Virksomheden bruger det mest avancerede produktionsudstyr og materialer af høj kvalitet, herunder japanske Sekisui og amerikanske Lubrizol. "ZHEYI" kombinerer perfekt udsøgt produktionsteknologi med professionel ledelse, og hvert produkt gennemgår streng kvalitetskontrol - fra produktion, inspektion til endelig levering, hvilket sikrer den perfekte kombination af udseende og funktion.
Præcisionspræstationstest

Hos ZHEYI er hvert produkt omhyggeligt fremstillet, ikke kun med fokus på udsøgt æstetisk design, men også altid med fokus på fremragende iboende kvalitet. Strenge ydeevnetests sikrer, at produktet kan opretholde stabilitet og holdbarhed selv under barske forhold.:

● Densitetsprøvning: Måler materialedensitet for at sikre ensartethed og stabilitet af strukturer.
● Vicat blødgøringstemperaturtest: evaluerer blødgøringsgraden af materialer under høje temperaturforhold for at sikre produktets evne til at modstå deformation i forskellige miljøer.
● Ovntest: simulerer langvarig varmebestandighed og verificerer produktets evne til at modstå høje temperaturer i lang tid.
● Hydrostatisk test: Evaluer rørenes styrke under høje trykforhold for at sikre produktets sikkerhed og pålidelighed.
● Slagtest med faldhammer: Test produktets slagfasthed under transport, installation og daglig brug.

SCH8O/DIN UPVC/CPVC svingkontraventil Branchekendskab

Sådan vælger du korrekt UPVC/CPVC svingkontraventil ? Guide til nøgleparametre og matchning af arbejdsbetingelser

UPVC (uplastificeret polyvinylchlorid) og CPVC (chloreret polyvinylchlorid) svingkontraventil er meget udbredt i mange industrier på grund af deres fremragende korrosionsbestandighed, lette design og økonomi. Korrekt valg kræver omfattende overvejelser om medieegenskaber, arbejdsforhold og ventilydelse for at sikre langsigtet stabil drift. Følgende er nøgleudvælgelsespunkter og typiske industriapplikationsanalyser:

1. Medietype og kemisk kompatibilitet
UPVC/CPVC-materialer har god tolerance over for syrer, alkalier, salte og forskellige ætsende medier, men forskellige industrier har forskellige krav til medierens renhed og kemisk resistens:
Sikkert drikkevand: Skal overholde NSF/ANSI 61 certificering for at sikre ikke-giftig nedbør.
Industriel vandbehandling: Gælder for vandsystemer, der indeholder klor, flokkuleringsmidler og andre kemiske midler.
Industrielt spildevand: Stærk korrosionsbestandighed, kan behandle spildevand indeholdende syrer, alkalier og tungmetaller.
Elektronisk halvleder: Medier med ultrahøj renhed er påkrævet, og ventilens indervæg er glat og fri for bundfald.
Medicin: Opfyld FDA-standarder for at undgå kontaminering af farmaceutisk vand eller højrente væsker.

2. Temperatur- og trykområde
UPVC: Anvendelig temperatur 0 °C ~ 60 °C, kortvarig temperaturmodstand kan nå 65 °C, egnet til normale temperaturforhold (såsom drikkevandssystem).
CPVC: Højere temperaturmodstand (-20°C~90°C), velegnet til højtemperaturvæsker (såsom kølemidler i den fotovoltaiske industri eller syrebaserede cirkulationssystemer i metallurgi).
Trykniveauet er normalt PN10~PN16, som skal vælges i henhold til systemets arbejdstryk (såsom lavtryksarbejdsforholdene for Nuclear Power hjælperørledninger).

3. Flowkarakteristika og ventilstørrelse
Svingkontraventil er afhængig af væskekraft til at åbne og lukke automatisk, og minimumsåbnings- og lukketryk (normalt 0,5~1 bar) skal garanteres for at undgå dårlig tætning under lavtryksforhold (såsom lavhastighedsvandstrøm i industriel vandbehandling).
Ventiler med stor diameter (DN50 og derover) er velegnede til scenarier med høj flow (såsom udledning af industrispildevand), og ventiler med lille diameter (DN15-DN40) er mere velegnede til præcisionssystemer (såsom levering af ultrarent vand i elektronisk halvleder).

4. Særlige branchekrav
Atomkraft: Den skal opfylde standarder for ældning af stråling, og ventilen skal have et redundant tætningsdesign.
Fotovoltaisk: Det skal være modstandsdygtigt over for ethylenglycol-kølevæskekorrosion og har høje krav til langvarig driftsstabilitet ved høje temperaturer.
Metallurgi: CPVC er mere pålidelig end UPVC til højkoncentrerede syrer, alkalier eller oxidanter.

5. Overvejelser om installation og vedligeholdelse
Når du installerer vandret, skal du sikre dig, at ventilskivens svingretning er i overensstemmelse med væsken; Når du installerer lodret, skal du vælge en fjederstøttet kontraventil (såsom det kompakte rumarrangement i medicinindustrien).
Kontroller regelmæssigt forseglingen af ventilsædet for at forhindre partikelstop (almindeligt i industrispildevand, der indeholder urenheder).
