UPVC/CPVC Cross

UPVC/CPVC Cross er vidt brugt i VVS-, kemiske og byggebrancher. Lavet af premium UPVC (Unplasticised Polyvinylchlorid) og CPVC (chlorerede polyvinylchlorid) materialer, det har korrosionsbestandighed, høj-temperaturtolerance og styrke, hvilket sikrer lang levetid.

Produktdesignet understreger let installation og vedligeholdelse, hvilket sikrer forsegling og stabilitet på forbindelsespunkter, mens risikoen for lækage reduceres. UPVC/CPVC Cross er velegnet til forskellige rørsystemer, især til applikationer, der kræver flowafledning eller retningsændringer.

Kontakt os

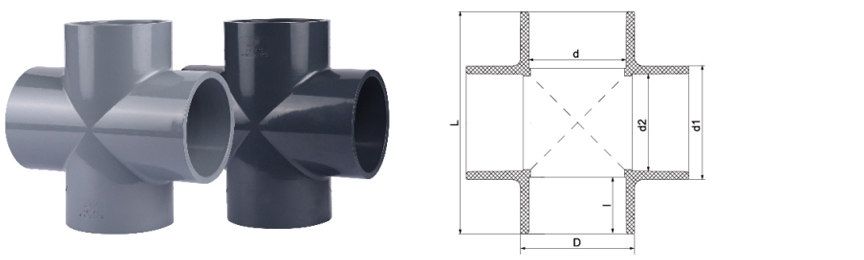

Størrelse/nom.		DN20	DN25	DN32	DN40	DN50	DN63	DN75	DN90	DN110	DN140	DN160	DN225	DN280	DN315
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(1/2 ")	(3/4 ")	(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")	(8 ")	(10 ")	(12 ")
Din	D1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	D2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	D	27	33	40.8	51	61.5	76	88	104	126	160	184	253	306.8	345
	L	56	68	81.2	98	118	146	172	200	238	298	342	470	580	652
	jeg	16	19	22	26	31	38	44	51	61	76	86	118	146.5	164
Ansi	D1	21.51	26.87	33.62	42.4	48.54	60.65	73.39	89.31	114.81	141.81	168.81	219.8	273.81	324.61
	D2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.21	141.11	168	218.8	272.67	323.47
	D	29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	184	246	306.8	345
	L	70	82	96	112	124	144	172	204	245	298	342	440	580	652
	jeg	22.2	25.5	28.6	32.8	35	39	46	50.5	60	70	86	104	146.5	164
Jis	D1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	D2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D	29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	184	246	306.8	345
	L	70	82	96	112	124	144	172	204	245	298	342	440	580	652
	I	22.2	25.5	28.6	32.8	35	39	46	50.5	60	70	86	104	146.5	164

UPVC/CPVC Cross Industry knowledge

Nøgleforbindelser i industrielle rørsystemer: installation og tætningsteknologi af UPVC/CPVC Cross Joints

I industrielle rørsystemer er UPVC (Unplastized Polyvinylchlorid) og CPVC (chloreret polyvinylchlorid) krydsled (kryds) nøgleforbindelseskomponenter og er vidt brugt i højtryk, korrosive medier og komplekse væsketransportscenarier. Forskellige industrier har specifikke krav til materielle egenskaber, tætningsteknologi og installationsspecifikationer. Følgende er applikationsanalyse og tekniske punkter for forskellige brancher:

1. sikkert drikkevand
Valg af materiale: UPVC er vidt brugt i drikkevandstransportrørledninger på grund af dets ikke-toksicitet, klorresistens og lave omkostninger.
Forseglingsteknologi: Brug opløsningsmiddelbaserede klæbemidler eller gummisætninger for at sikre, at der ikke er lækage og overholder NSF/ANSI 61 drikkevandssikkerhedsstandarder.
Installationspunkter: Undgå overspænding for at forhindre UPVC-sprød revner og bruge supportrammer til at reducere vibrationseffekter.

2. Metallurgi
Korrosionsbestandighedskrav: CPVC -tværfedter er egnede til sure (såsom svovlsyre, saltsyre) eller alkalisk kølevæskedeleveringssystemer.
Tilpasningsevne med høj temperatur: CPVC har en temperaturmodstand på mere end 90 ° C og kan bruges til høje temperatur røggasrensning eller kølevandrørledninger.
Forseglingsmetode: Flangeforbindelse PTFE -pakning for at forhindre lækage af stærkt ætsende medier.

3. Fotovoltaisk industri
Applikationsscenarier: Vand med høj renhed, kemisk ætsningsopløsning (såsom hydrofluorinsyre) Leveringsrørledninger.
Materielle krav: CPVC har bedre hydrofluorinsyre-resistens end UPVC, men langvarig UV-aldringsmodstand skal verificeres (når den installeres udendørs).
Installationsspecifikationer: Brug elektrisk fusionsforbindelse eller varm fusionsskærmforbindelse for at sikre nogen partikelforurening (kritisk for rengøringssystemer til wafer).

4. atomkraftværk
Sikkerhedsstandarder: UPVC/CPVC-samlinger skal opfylde ASME NQA-1 nukleare kvalitetskvalitetskrav til lav-radioaktiv spildevandsbehandling.
Anti-seismisk design: Tilsæt anti-seismiske parenteser for at undgå løse led forårsaget af pipeline-forskydning.
Forseglingsredundans: Dobbeltforsegling (O-ring klæbemiddel) for at forhindre lækage risici.

5. Elektronisk halvleder
Ultrahøj renhedsmedie: CPVC bruges til ultrapurvand (UPW) og kemisk (såsom IPA, ammoniak) distributionssystemer.
Clean Room -kompatibilitet: Den indvendige væg i leddet skal poleres (RA≤0,8μm) for at forhindre partikler i at forurene procesvæsken.
Installationsproces: Brug ISO 14644 Standard ren installation og silikoneholdige tætningsmaterialer er forbudt.

6. Medicin
Sterilitetskrav: UPVC bruges til vand til injektion (WFI) rør og skal overholde FDA 21 CFR- og GMP -standarder.
Aftagelig design: Sanitær klemmeforbindelse (TRI-klemme) til let rengøring og sterilisering (såsom CIP/SIP-system).

7. Industriel vandbehandling
Kemisk resistens: CPVC er velegnet til RO-membranforbehandling (klorresistens, oxidantresistens) og UPVC bruges til back-end dræning.
Forebyggelsesmålinger for lækage: Socket Joint ringformet vand stopper for at tackle påvirkningen af høj strømning.

8. Industrielt spildevand
Korrosivt spildevand: CPVC-tværfedter kan modstå pH 2-12 og er egnede til elektroplettering og kemiske spildevandsrørledninger.
Installationshældning: Tyngdekraftstrømningssystemer skal sikre en hældning på 0,5% -1% for at forhindre sediment i at tilstoppe krydset.
Resumé af generel installation og forseglingsteknologi
Overfladebehandling: Deburr efter skæring og rengør bindingsoverfladen med acetone (for UPVC/CPVC -opløsningsmiddelforbindelse).
Termisk ekspansionskompensation: CPVC-rørledninger skal være udstyret med ekspansionsfuger hver 3-5 meter for at undgå stresskrakning af leddene forårsaget af temperaturændringer.
Trykprøve: Efter installationen skal du teste trykket 1,5 gange arbejdstrykket og opretholde trykket i 30 minutter uden lækage (se ASTM D1785).
