UPVC/CPVC 90 ° albue

UPVC/CPVC 90 ° albue er et højtydende rør, der passer, der er meget brugt i konstruktion og industrielle felter. Fremstillet af premium UPVC (Unplasticed Polyvinylchlorid) eller CPVC (chloreret polyvinylchlorid), denne 90 ° albue tilbyder korrosionsbestandighed og høj-temperaturydelse.

Produktet er designet til at muliggøre glattere rørforbindelser, effektivt reducere væskestrømningsmodstand og forbedre den samlede systemeffektivitet. Det er velegnet til vandforsyning, dræning og kemisk flydende transport, der opfylder forskellige krav. Elbuen på 90 ° er let at installere og integreres problemfrit med standardrørsystemer, hvilket kræver ingen specielle værktøjer.

Kontakt os

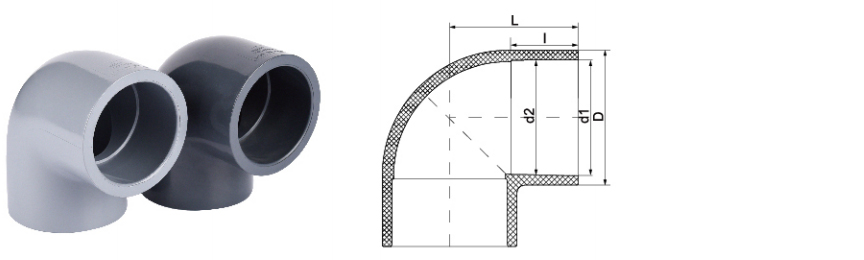

Størrelse/nom.			DN20	DN25	DN32	DN40	DN50	DN63	DN75	DN90	DN110	DN140	DN160	DN225	DN280	DN315
			(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
			(1/2 ")	(3/4 ")	(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")	(8 ")	(10 ")	(12 ")
Din	D1		20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	D2		20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	UPVC	D	26.5	32	39.6	49	60	74.6	88	104	127	161	185	259.4	310	344
		L	28	33.5	40	48.5	58.5	72	84	99	119	150	170	241.5	295	325
		jeg	16	19	22	26	31	38	44	51	61	76	86	119	146	165
	CPVC	D	26.5	32	41	50.2	62.8	79	91	108.6	132.4	164.4	188.6	259.4	310	344
		L	29	34	42	50.5	61	75	87	102.5	123	156	178	241.5	296	325
		jeg	16.5	19	22.5	26.5	31.5	38	44	51.5	61.5	76.5	86.5	119	146	165
Ansi	D1		21.51	26.87	33.62	42.4	48.54	60.65	79.39	89.31	114.81	141.81	168.81	219.8	273.81	324.61
	D2		21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.21	141.11	168	218.8	272.67	323.47
	D		29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L		35	41	48	56	63	72	86	102.5	122.5	156	170	220	278	328
	jeg		22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153
Jis	D1		22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	D2		21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D		29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L		35	41	48	56	63	72	86	102.5	122.5	156	170	220	278	328
	I		22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153

UPVC/CPVC 90 ° albue Industry knowledge

Sådan vælger du korrekt UPVC/CPVC 90 ° albuer ? Detaljeret forklaring af trykniveau og størrelsesstandarder

I industrielle rørsystemer er UPVC (Unplastized Polyvinylchlorid) og CPVC (chloreret polyvinylchlorid) 90 ° albuer nøgleforbindelser, og deres selektion påvirker systemets sikkerhed, holdbarhed og driftseffektivitet. Korrekt selektion kræver omfattende overvejelse af materielle egenskaber, trykniveauer, størrelsesstandarder og særlige behov for forskellige industrier.

1. Valg af materiale: Den vigtigste forskel mellem UPVC og CPVC
UPVC er velegnet til normal temperatur (0 ° C ~ 60 ° C) og lavtryksmiljø, har god syre og alkali -korrosionsbestandighed, lave omkostninger og bruges ofte i sikkert drikkevand (sikkert drikkevand), industriel vandbehandling (industriel vandbehandling), almindelige drikkevand levering (drikkevand) og andre scenarier.

CPVC er resistent over for høje temperaturer (op til 93 ° C ~ 110 ° C) og har højere trykstyrke. Det er velegnet til korrosive medier med høj temperatur. Typiske anvendelser inkluderer pickling-flydende transport i den metallurgiske industri, kemiske rørledninger med høj rulhed i den fotovoltaiske industri, ultrapure-vandsystemer i den elektroniske halvlederindustri, høje temperatursteriliseringsrørledninger i medicinindustrien, strålingsbestandige rørledninger i atomkraftværker og kemiske korrosionsmiljøer i industrielle spildtab.

2. valg af trykkvalitet (PN og SCH -standarder)
Trykkapaciteten af albuen afhænger af vægtykkelsens kvalitet. Almindelige trykstandarder inkluderer PN (nominelt tryk, såsom PN6, PN10, PN16) og SCH (skema, såsom SCH40, SCH80).

For sikkert drikkevand og almindelig vandbehandling vælges normalt UPVC -materiale, og PN6 ~ PN10 kan imødekomme behovene. I den industrielle spildevands- og metallurgiindustri anbefales det på grund af mediernes stærke korrosivitet for at vælge PN10 ~ PN16 eller SCH80 CPVC-albuer for at sikre langvarig trykresistens og kemisk korrosionsbestandighed.

Fotovoltaiske, elektroniske halvleder- og medicinindustrier har ekstremt høje krav til rørledningens renlighed og kemisk resistens og bruger normalt CPVC SCH40 eller SCH80-albuer for at sikre, at medier med høj renhed ikke er forurenet. Atomkraftværksanvendelser kræver specielle strålingsresistente CPVC-materialer, der opfylder strenge standarder, såsom ASME NQA-1.

3. Størrelsesstandarder (DN og inches)
Størrelsen på UPVC/CPVC 90 ° albue skal matche rørsystemet. Almindelige standarder inkluderer metrisk (DN15, DN50, DN100 osv.) Og imperial (1/2 ", 2", 4 "osv.).

I de elektroniske halvleder- og fotovoltaiske industrier bruges albuer med små diameter (DN15 ~ DN50) normalt på grund af behovet for høj-præcisionsvæskekontrol. Albuer med stor diameter af DN80 ~ DN300 bruges ofte i industriel spildevandsrensning og metallurgiske industrier på grund af store strømningshastigheder. Atomkraftværker og den farmaceutiske industri skal strengt følge industristandarder for at sikre nøjagtig størrelse matchning for at undgå lækage- eller forureningsrisici.

4. branchespecifikke certificeringer og krav
Forskellige brancher har forskellige certificeringskrav til albuer:
Sikker drikkevand / drikkevand: Skal overholde NSF / ANSI 61 fødevaresikkerhedscertificering.
Elektronisk halvleder / fotovoltaisk: Kræver ultra-glat indre væg for at reducere partikelaflejring, og nogle applikationer kræver semi F57-certificering.
Medicin: USP -klasse VI- eller FDA -standarder skal være opfyldt for at sikre, at ingen blødgører udvaskes.
Atomkraft: ASME NQA-1 kvalitetscertificering skal overføres, og strålingsbestandig modificerede CPVC-materialer skal bruges.

5. Installations- og vedligeholdelsesanbefalinger
Forbindelsesmetode: UPVC/CPVC -albuer er normalt bundet med opløsningsmidler (PVC -lim). Under installationen skal du sikre dig, at grænsefladen er ren og fri for olie.
Supportafstand: Højtemperatur (CPVC) eller rør med stor diameter kræver yderligere understøttelsesrammer for at undgå deformation på grund af termisk ekspansion eller væskepåvirkning.
Regelmæssig inspektion: I industrier med høj risiko som kemisk og kerneenergi skal albuer regelmæssigt inspiceres for tegn på revner, aldring eller korrosion og beskadigede dele skal udskiftes rettidigt.
