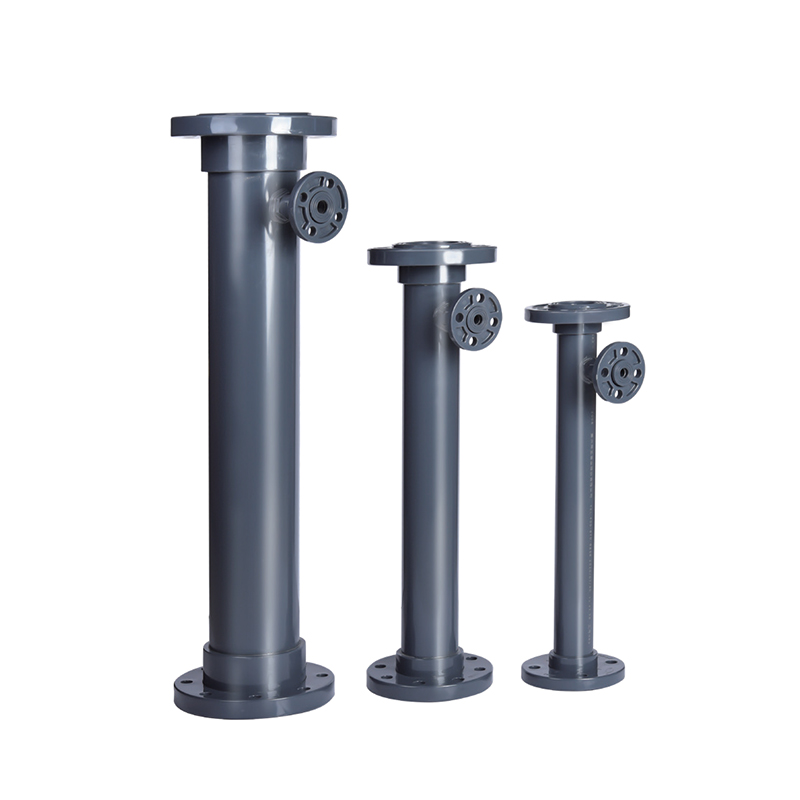

SCH8O/DIN UPVC/CPVC SK Type statisk mixer

Den statiske blander af typen UPVC/CPVC SK er en højeffektiv væskeblandingsanordning designet til forskellige industrielle applikationer. Det er særligt velegnet til vandbehandling, kemisk behandling, fødevareforarbejdning og lægemidler, der effektivt blander forskellige væsker, gasser og faste stoffer for at sikre produktkonsistens og ensartethed.

Dets modulære design forenkler installation og vedligeholdelse, tilpasser sig til forskellige størrelser og flowkrav med høj fleksibilitet.

Kontakt os

Tidligere：SCH8O/DIN UPVC/CPVC kurvfilter
Næste：SCH8O/DIN UPVC/CPVC svingkontraventil

parameter anvendelse Tekniske standarder

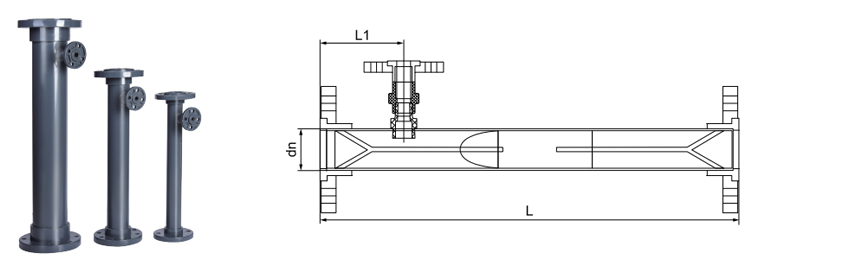

dn	DN	L	L1	Doseringsport (standard 1)	Flowhastighed (m/s)	Flow (m³/h)	Tilslutningstype
63	50	500	100	dn20	<1	<6,84	Flange
75	65	600	100	dn20	<1	<11,88	Flange
90	80	650	100	dn20	<1	<18.08	Flange
110	100	700	110	dn20	<1	<28.08	Flange
140	125	900	130	dn25	<1	<43,92	Flange
160	150	1000	150	dn25	<1	<63,36	Flange
225	200	1300	190	dn32	<1	<108	Flange
280	250	1500	220	dn32	<1	<180	Flange
315	300	1600	240	dn32	<1	<262,8	Flange
355	350	1700	260	dn32	<	<360	Flange
400	400	2000	290	dn40	<1	<468	Flange

SCH80 / DIN · SK TYPE

UPVC / CPVC statisk mixer

Spiralformede elementer · Passiv blanding · Ingen bevægelige dele

SCH80/DIN UPVC/CPVC SK Type statisk mixer er en inline-blandingsenhed til ætsende og rene systemer. Bygget efter ASTM SCH80- og DIN-standarder, bruger den faste spiralformede elementer, der splitter, roterer og rekombinerer strømme - og leverer homogen blanding uden bevægelige dele. SK-geometrien fungerer på tværs af laminære, overgangs- og turbulente strømningsregimer. Karosserier er UPVC til generel service eller CPVC til temperaturer op til 93°C. Elementer matcher kropsmateriale for fuld kemisk kompatibilitet. Anvendelser omfatter syrefortynding, blanding af ultrarent vand, pH-justering, polymerblanding og kemisk dosering.

DN15-DN200 Størrelser

PN10-PN16 Tryk

–20°C til 93°C CPVC rækkevidde

SK spiralformet Element

Nul bevægelige dele

Ingen tætninger, lejer eller roterende komponenter. Eliminerer slid og vedligeholdelsesomkostninger.

Fuldstændig homogenisering

Spiralformede elementer deler og rekombinerer flow kontinuerligt over hele rørtværsnittet.

Lavenergidrift

Optimeret elementgeometri minimerer trykfaldet, mens blandingseffektiviteten opretholdes.

Kemisk inertitet

UPVC og CPVC modstår syrer, baser og salte. CPVC håndterer 93°C kontinuerligt.

Tekniske specifikationer

Krop UPVC · CPVC

Elementer UPVC · CPVC · PTFE

Elementtype SK spiralformet · 4–6 pr. hus

Forbindelser Fatning · Flange · Gevind

Standarder ASTM D2467 · DIN 8061/8062

Ydelsesdata

Flow regimer Laminær · Overgangs · Turbulent

Elementlængde 1,5 × rør ID

Elementer per mixer 4 til 12 (brugerdefineret)

Typisk dP 0,2 – 1,0 bar

Flere elementer øger blandingsintensiteten og trykfaldet. Kontakt fabrikken for dimensionering.

Anvendelsesområder

Kemisk Syrefortynding · pH-justering · Polymerblanding

Halvleder UPW blanding · Kemisk blanding i våd bænk

Energi Elektrolyt · Ætsemiddel · Kølevæskekonditionering

Vand Flokkuleringsmiddel · Desinfektionsmiddel · Neutralisering

Pharma DI vand · CIP · Ingrediens homogenisering

Automotive Additiv · Maling · Kølevæskeblanding

Installationsvejledning

Enhver orientering. Flowpilen skal flugte med retningen.
Tillad 3-5 rørdiametre lige løb opstrøms.
Opløsningsmiddelsvejsning: Brug korrekt primer og cement til materiale.
Flangebolte: Tilspænd jævnt til 15–20 Nm med helpakning.
Efterse elementer for tilsmudsning eller beskadigelse under rutinemæssig vedligeholdelse.

Driftsgrænser

UPVC: maks. 60°C · CPVC: maks. 93°C. · PTFE: maks. 120°C.
Ikke til dampservice. Undgå hurtige temperaturændringer.
Tørstof >5 volumenprocent kræver fabriksgennemgang.
Minimum Reynolds antal påkrævet til laminær blanding.
UV-eksponering: Brug stabiliseret harpiks eller påfør beskyttende belægning.

Ofte stillede spørgsmål

Hvor mange elementer har jeg brug for?

Laminært flow kræver 6-12 elementer. Turbulent flow kræver 4–6. Højviskositetsvæsker har brug for mere. Angiv dine flow- og viskositetsdata til en tilpasset anbefaling.

Hvilket trykfald kan jeg forvente?

Typisk 0,2–1,0 bar afhængig af flow, viskositet og elementantal. Brug vores dimensioneringsværktøj eller kontakt os med dine procesbetingelser for en præcis beregning.

Kan den klare slibende væsker?

Moderat faststof er acceptable. Slibende medier fremskynder slid. I sådanne tilfælde anbefales CPVC med PTFE-elementer. For >5 % tørstof, kontakt os for sliddata og materialemuligheder.

Hvordan rengøres, hvis det er tilsmudset?

Skyl med kompatibelt opløsningsmiddel for let tilsmudsning. Ved kraftig opbygning skal de skrueformede elementer skilles ad og rengøres mekanisk. Regelmæssig inspektion forhindrer overdreven ophobning.

Selskab

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group ja Kina SCH8O/DIN UPVC/CPVC SK Type statisk mixer Til fødevareindustri/bil/elektronisk leverandør og specialfremstillet SCH8O/DIN UPVC/CPVC SK Type statisk mixer Til fødevareindustri/bil/elektronisk fabrik. Vi blev grundlagt i 2007 med fokus på forskning og udvikling, fremstilling, salg og service af CPVC- og UPVC-industrielle rør. Virksomheden har opnået en række certificeringer, herunder produktionslicens for specialudstyr, hygiejnelicens for vandrelaterede produkter i Zhejiang-provinsen, IS09001-certificering for kvalitetsstyringssystem, IS014001-certificering for miljøstyringssystem og IS045001-certificering for arbejdsmiljø- og sikkerhedsstyringssystem. Virksomheden har mere end 50 uafhængige immaterielle rettigheder og selvbetjente import- og eksportrettigheder. For at kunne tilbyde diversificerede produkter og bedre service har virksomheden introduceret avanceret teknologi, værktøjsudstyr og unikke råmaterialer og styringssystemer fra Tyskland og USA. Gennem årene er vores produkter blevet meget anvendt til rørledningstransport af syre- og alkalivæsker, ultrarent vand, drikkevand, rent vand af elektronisk kvalitet og industrielt spildevand inden for kemiske, metallurgiske, solcelle-, atomkraft-, lithiumbatteri-, elektroniske halvleder-, fødevare-, medicin-, bil-, industriel vandbehandling og andre industrier. I øjeblikket har ZHEYI Group etableret mere end 30 salgsselskaber over hele landet, og alle slags produkter eksporteres til Europa, Amerika, Sydøstasien og andre lande og regioner og er dybt foretrukket af indenlandske og udenlandske kunder.

Æresbevis

Nyheder

Hvor bruges SCH 80 UPVC-rør i industrielle og kommercielle...
Jul 30,2026
Kemiske processorer, vandbehandlingsoperatører og industrielle faciliteter specificerer SCH 80 UPVC rør hvor som helst et rørsystem skal holde højere indre tryk og modstå aggressiv kemisk eksponering ude...
Lær mere
Hvad gør SCH 80 UPVC-rør til et pålideligt valg til højtry...
Jul 23,2026
SCH 80 UPVC-rør er bygget med en tykkere væg end SCH 40-rør med samme udvendige diameter, hvilket hæver dets trykværdi og gør det til standarden for industrielle linjer, der transporterer ætsende kemikalier, varme ...
Lær mere
Hvorfor SCH 80 UPVC-rør er meget udbredt i industrielle rø...
Jul 16,2026
Vægtykkelse er den enkelte specifikation, der adskiller et rør, der er klassificeret til krævende industritryk, fra et rør, der er beregnet til let boligbrug. SCH 80 UPVC rør sidder solidt på den kraftig...
Lær mere

Skriv en besked

Streng kvalitetskontrol

ZHEYI Group overholder princippet om "kvalitet først", anvender internationalt avanceret udstyr og råvarer af høj kvalitet, kontrollerer strengt alle produktionsled og er forpligtet til at levere pipeline-produkter med fremragende ydeevne og udsøgt udseende.

Virksomheden bruger det mest avancerede produktionsudstyr og materialer af høj kvalitet, herunder japanske Sekisui og amerikanske Lubrizol. "ZHEYI" kombinerer perfekt udsøgt produktionsteknologi med professionel ledelse, og hvert produkt gennemgår streng kvalitetskontrol - fra produktion, inspektion til endelig levering, hvilket sikrer den perfekte kombination af udseende og funktion.
Præcisionspræstationstest

Hos ZHEYI er hvert produkt omhyggeligt fremstillet, ikke kun med fokus på udsøgt æstetisk design, men også altid med fokus på fremragende iboende kvalitet. Strenge ydeevnetests sikrer, at produktet kan opretholde stabilitet og holdbarhed selv under barske forhold.:

● Densitetsprøvning: Måler materialedensitet for at sikre ensartethed og stabilitet af strukturer.
● Vicat blødgøringstemperaturtest: evaluerer blødgøringsgraden af materialer under høje temperaturforhold for at sikre produktets evne til at modstå deformation i forskellige miljøer.
● Ovntest: simulerer langvarig varmebestandighed og verificerer produktets evne til at modstå høje temperaturer i lang tid.
● Hydrostatisk test: Evaluer rørenes styrke under høje trykforhold for at sikre produktets sikkerhed og pålidelighed.
● Slagtest med faldhammer: Test produktets slagfasthed under transport, installation og daglig brug.

SCH8O/DIN UPVC/CPVC SK Type statisk mixer Branchekendskab

Præstationssammenligning og anvendelige miljøforskelle af UPVC og CPVC statiske mixere

Statiske blandere (SK-type) er meget udbredt inden for kemiske, vandbehandlings- og industriområder med høj renhed, og materialevalget (UPVC eller CPVC) påvirker direkte dets korrosionsbestandighed, temperaturbestandighed og levetid. Det følgende er en præstationssammenligning af de to materialer og en analyse af typiske industriapplikationer:

1. Sammenligning af kemisk resistens
UPVC (uplastificeret polyvinylchlorid):
Det har fremragende modstandsdygtighed over for syre-, alkali- og saltopløsninger (såsom saltsyre, svovlsyre, natriumhypochlorit osv.), men korroderes let af nogle organiske opløsningsmidler (såsom ketoner og aromatiske kulbrinter).

Gældende industrier:
Industriel vandbehandling (kølevand, cirkulerende vand for at justere pH).
Drikkevand: bruges til klorering og blanding af flokkuleringsmidler i overensstemmelse med hygiejnestandarder.
Industrielt spildevand: neutraliser surt/alkalisk spildevand.

CPVC (chloreret polyvinylchlorid):
Gennem chloreringsbehandling forbedres kemikalieresistensen, og den kan modstå højere koncentrationer af syrer og baser og nogle organiske opløsningsmidler (såsom lave koncentrationer af alkoholer).

Gældende industrier:
Elektronisk halvleder: Blandet levering af kemikalier med høj renhed (såsom ætseopløsning).
Medicin: Ætsende mediebehandling ved fremstilling af flydende medicin.
Fotovoltaisk: Blandesystem til syrerensningsvæske.

2. Forskel i temperaturmodstand
UPVC:
Langtidsanvendelig temperatur ≤60°C, kortvarig peak 80°C, egnet til normale temperaturforhold.

Typiske scenarier:
Sikkert drikkevand: Normal temperatur dosering og blanding.
Metallurgi: Forbehandling af lavtemperatur bejdseaffaldsvæske.

CPVC:
Langtidstemperaturbestandighed op til 90°C, kortvarig tolerance 110°C, velegnet til højtemperaturmedier.

Typiske scenarier:
Atomkraftværk: Blanding af kemiske tilsætningsstoffer i højtemperaturkølevandssystemer.
Højtemperatursektion af industrispildevand: såsom homogeniseringsbehandling af varm syre og alkalisk affaldsvæske.

3. Mekanisk styrke og levetid
UPVC:
Lav pris, men svag slagfasthed, velegnet til lavtryks, ikke-mekaniske vibrationsmiljøer (såsom vandanlægsdoseringssystemer).

CPVC:
Højere stivhed og krybemodstand, velegnet til højtryks- eller vibrationsforhold (såsom højtryksrørledninger til kemikalietilførsel i halvlederanlæg).

4. Branchevalgsanbefalinger
Felter, hvor UPVC foretrækkes:
Vandbehandling ved stuetemperatur og med svag korrosion (såsom drikkevand, industrielt cirkulerende vand) og forbehandling af metallurgisk spildevand.
Felter, hvor CPVC skal bruges:
Høj temperatur (såsom kernekraftværks kølesystemer), høj korrosion (såsom halvlederætsningsopløsninger) og blanding af organiske opløsningsmidler (såsom farmaceutisk mellemsyntese).
