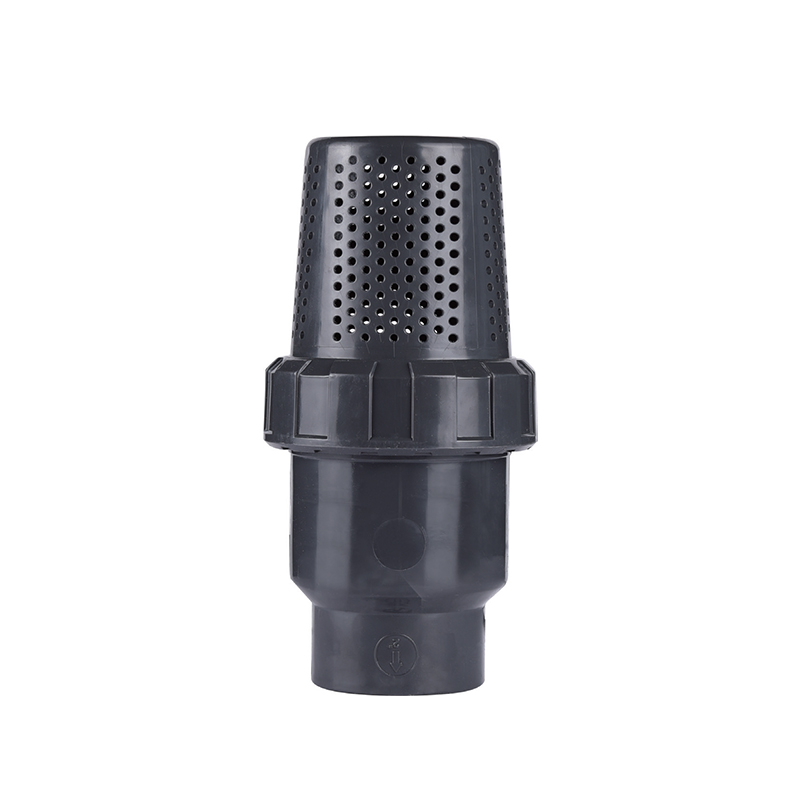

SCH8O/DIN UPVC/CPVC kuglebundventil

UPVC/CPVC kuglebundsventilen er en højeffektiv væskekontrolenhed designet til rørledningssystemer i industri- og konstruktionsområder. Dens design sikrer minimal hindring for væskeflow under åbning og lukning, reducerer tryktab og opnår præcis flowkontrol på et øjeblik.

Det unikke kuglekernedesign tillader jævn og nem betjening, hvilket øger effektiviteten markant. Dens modstandsdygtighed over for høje temperaturer og tryk gør den velegnet til applikationer som vandbehandling, kemisk behandling og spildevandsbehandling.

Kontakt os

Tidligere：SCH8O/DIN UPVC/CPVC svingkontraventil
Næste：SCH8O/DIN UPVC/CPVC kuglekontraventil

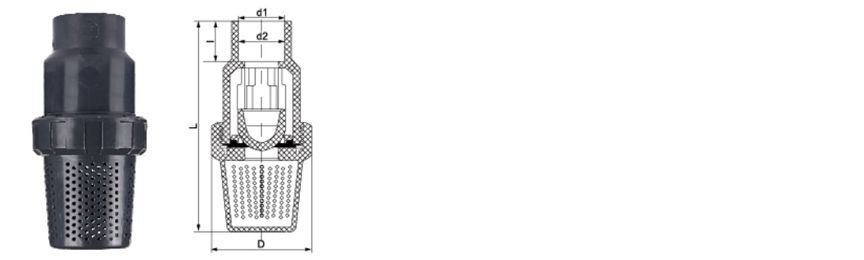

parameter anvendelse Tekniske standarder

STØRRELSE/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100 )
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")
DIN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4
DIN	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1
ANSI	d1	21.51	26.87	33.62	42.6	48.54	60.65	73.39	89.31	114.8
ANSI	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.2
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27
JIS	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2
D		55	63	73	85	97	118	134	158	202
L		120	146	174	190	206	235	302	350	428
I		22	22	22	26	31	38	44	51	61

SCH80 / DIN · TANK BUND · SKYLLEBRING

UPVC / CPVC kugle bundventil

Fuld port · Håndtag betjent · Dødbensfrit design

SCH80/DIN UPVC/CPVC kuglebundventilen er en specialdesignet isoleringsventil til tank-, reaktor- og beholderbundudløb. Denne ventil er fremstillet efter ASTM SCH80 og DIN-standarder og har en planmonteret kugle, der eliminerer døde ben og sedimentindfangning, der er almindelig i standard kugleventiler. Det fulde portdesign sikrer fuldstændig dræning af beholderens indhold uden resterende opbremsning. Ventilhuset fås i UPVC til generel kemisk service og CPVC til applikationer med forhøjede temperaturer op til 93°C. PTFE sæder og tætninger giver bobletæt afspærring. Håndtaget med låsbar funktion giver mulighed for sikker positionsfastholdelse. Denne ventil er specielt udviklet til applikationer, hvor fuldstændig tømning og rengøring af procesbeholdere er påkrævet.

DN15-DN100

STØRRELSESOMRÅDE

PN10-PN16

PRESSURE RATING

-20°C til 93°C

CPVC RANGE

Skyl boring

DRÆNINGSDESIGN

Planmonteringsdesign

Bolden er placeret i plan med tankens bundflade, hvilket eliminerer døde ben og forhindrer sedimentophobning. Dette design sikrer fuldstændig dræning og forenkler rengøringsprocedurer.

Kemisk og termisk modstand

UPVC- og CPVC-materialer modstår en lang række syrer, baser og salte. CPVC udvider service til 93°C. PTFE-sæder giver bobletæt afspærring over hele trykområdet.

Fuldt portflow

Kugleboringen matcher rørets indvendige diameter, hvilket giver ubegrænset flow under udledning og minimerer trykfaldet, hvilket er kritisk for tyngdekraftforsynede tankudløb.

Låsbart håndtag

Håndtaget har en låsbar funktion til positionssikring i åbne eller lukkede positioner, hvilket giver sikkerhed mod uautoriseret betjening i kritiske processer.

Tekniske data

Kropsmateriale UPVC · CPVC

Kuglemateriale Forkromet messing (UPVC) · Solid CPVC

Sæde / segl PTFE (standard) · EPDM (valgfrit)

Forbindelse Fatning (opløsningsmiddel) · Gevind (NPT/BSPT) · Flange (DIN)

Standarder ASTM D2467 (SCH80) · DIN 8061/8062 · ISO 16139

Håndtag Håndtag · 90° rotation · Låsbar

Dræningsydelse

Skyllekugledesignet reducerer restvolumen til mindre end 2 % af rørvolumenet, hvilket sikrer næsten fuldstændig dræning af beholderens indhold.

Installationsorientering

Installer med ventilhuset i lodret position direkte under beholderens udløb. Håndtaget skal være orienteret for nem adgang. Til flangeforbindelser skal du bruge fuldfladepakninger og tilspænd boltene jævnt.

Applikationsscenarier

Kemi og metallurgi

Reaktorbundsudløb, tankafløbsledninger, syreoverførsel, batchbehandlingsbeholdere

Elektronik og halvledere

Opbevaringstanke for ultrarent vand, afløb til kemikaliebrønde, udledning af våd bænk

Energi og solcelleanlæg

Batterielektrolytbeholdere, sol-ætsebade, køletårnssumpe

Vandbehandling

Klarerafløb, filtertilbageskylningsudtag, RO permeattanke, spildevandsbrønde

Pharmaceutical & Food

DI vandopbevaring, CIP forsyningstanke, ingrediensblandingsbeholdere, sanitære afløb

Automotive & Generelt

Dele til vaskeafløb, bunde af malingstanke, kølevæskebeholdere, industribrønde

Installations- og betjeningsnoter

Montering: Installer direkte under beholderens udløb med ventilhuset lodret. Sørg for, at håndtaget svinger frit uden forhindringer.
Flangeforbindelser: Brug EPDM- eller PTFE-pakninger med fuld flade. Tilspænd flangeboltene jævnt i krydsmønster til 15–20 Nm.
Opløsningsmiddelsvejsning: Brug primer og cement, der er specifik for UPVC eller CPVC. Tillad fuld hærdetid før tryksætning.
Gevindforbindelser: Påfør PTFE-tape på hangevind. Håndspænd plus 1-2 omgange med en stropnøgle.
Betjening: Drej ventilen en gang i kvartalet for at forhindre, at sædet sætter sig fast. Ved sjælden drift smøres stilken med silikonebaseret fedt.
Rengøring: Designet med flush boring giver mulighed for nem CIP (clean-in-place) uden adskillelse.

Kritiske driftsgrænser

Overskrid ikke 60°C for UPVC-legemer. CPVC max 93°C kontinuerlig. PTFE sæder max 93°C.
Ikke klassificeret til dampservice. Undgå hurtige termiske cyklusser og pludselige trykstigninger.
Må ikke anvendes med koncentreret salpetersyre (>15%) i UPVC-legemer.
Betjen ikke ventilen med overdreven kraft - overspænding kan beskadige spindeltætningen.
Undgå slagbelastning eller mekanisk stød på ventilhuset under installationen.
Beskyt mod langvarig UV-eksponering. Brug UV-bestandig belægning eller skygge.
Brug aldrig ventilen som støttepunkt for beholderen eller rørene.

Almindelige spørgsmål

Hvad er fordelen ved et skyllekugledesign til tankbundsventiler?

Det skyllede kugledesign eliminerer døde ben og bundfald, der er almindeligt i standard kugleventiler. Når ventilen er åben, flugter kugleoverfladen med tankbunden, hvilket tillader fuldstændig dræning af beholderens indhold. Dette design forenkler også rengøring og reducerer risikoen for produktkontamination ved batchbehandling.

Hvordan vælger jeg mellem UPVC og CPVC til denne ventil?

UPVC er velegnet til generel kemisk service med væsker op til 60°C. CPVC anbefales til applikationer, der kræver højere temperaturbestandighed (op til 93°C) eller ved håndtering af klorerede medier. Udvælgelsen bør være baseret på den specifikke proceskemi og driftstemperatur.

Kan denne ventil installeres i vandrette rør?

Kuglebundsventilen er specielt designet til vertikal installation under tanke og fartøjer. Selvom det kan installeres i vandrette linjer, er fordelene ved skylning og dræning væsentligt reduceret. Til horisontale applikationer anbefales en standard kugleventil.

Hvilken vedligeholdelse er påkrævet til denne ventil?

Periodisk inspektion af PTFE-sæder og spindel-O-ringe anbefales. Ved sjælden drift skal ventilen cirkulere kvartalsvis for at forhindre, at sædet sætter sig fast. Hvis der opstår lækage ved spindlen, strammes pakmøtrikken trinvist. Udskift sæderne, hvis de er slidt ud over 0,5 mm dybde.

Disse kuglebundsventiler er indsat på tværs af kemiske, metallurgiske, fotovoltaiske, nukleare, lithium-, elektroniske halvleder-, fødevare-, farmaceutiske, automotive og industrielle vandbehandlingsindustrier til håndtering af syre-alkali-væsker, ultrarent vand, drikkevand, elektronisk vand og industrispildevandsrørledninger.
