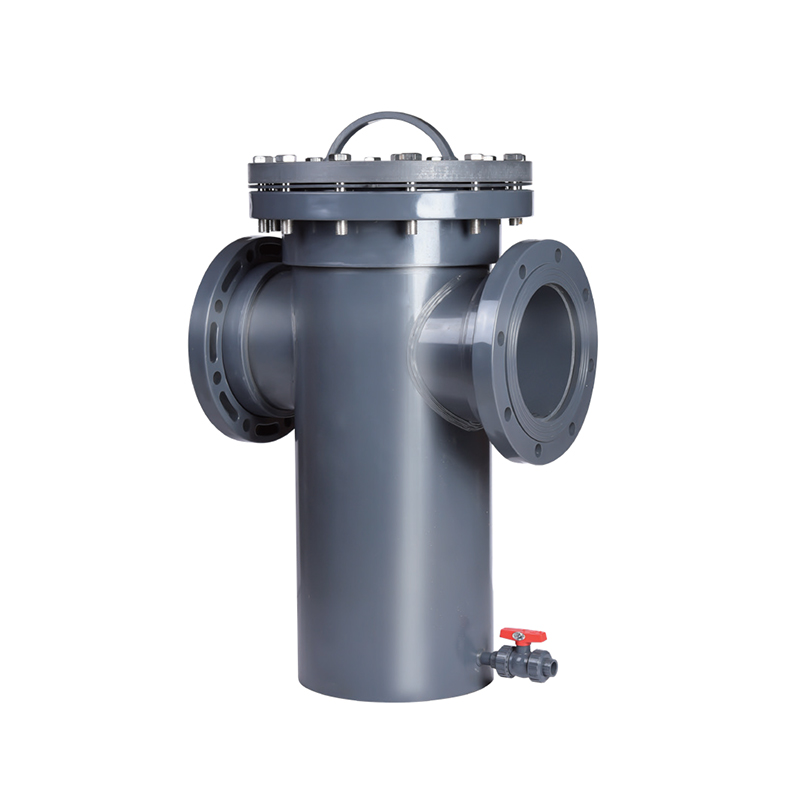

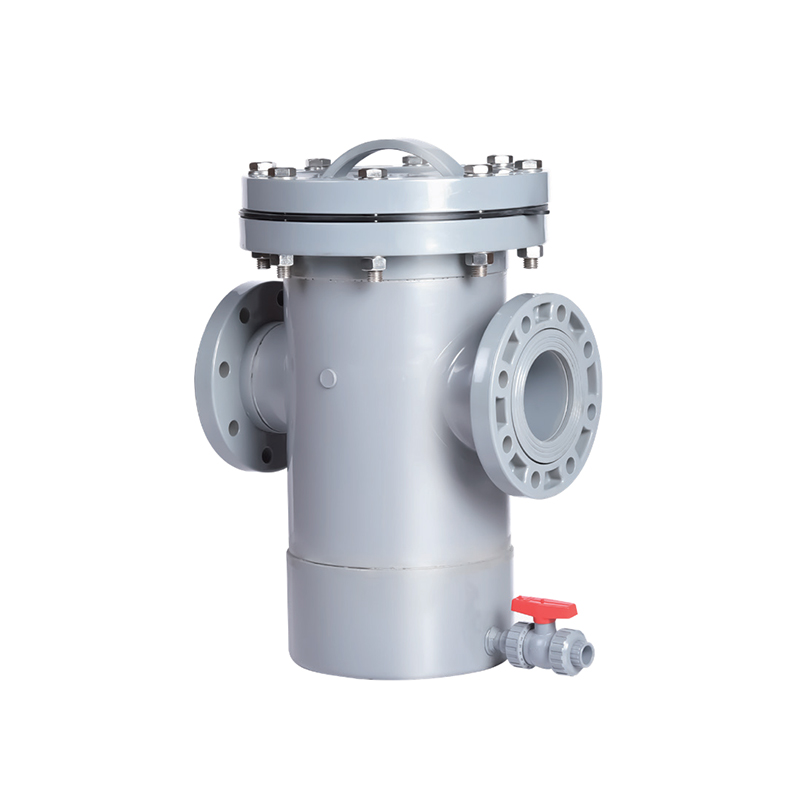

SCH8O/DIN UPVC/CPVC kurvfilter

UPVC/CPVC kurvfilteret er en højeffektiv filtreringsenhed, der er meget udbredt i vandbehandling, kemisk behandling, fødevarer og andre industrielle områder. Dens unikke design fjerner effektivt urenheder og faste partikler fra væsker, hvilket sikrer normal drift af systemet.

Filteret har flerlags filterskærme, som giver brugerne mulighed for at vælge forskellige filtreringsnøjagtigheder baseret på faktiske behov, hvilket forbedrer filtreringseffektiviteten og forlænger udstyrets levetid. Vedligeholdelse og rengøring er enkel, da brugere kun behøver periodisk at fjerne filterkurven for rengøring, hvilket reducerer vedligeholdelsesomkostninger og arbejdsbyrde.

Kontakt os

Tidligere：UPVC/CPVC pneumatisk kugleventil
Næste：SCH8O/DIN UPVC/CPVC SK Type statisk mixer

parameter anvendelse Tekniske standarder

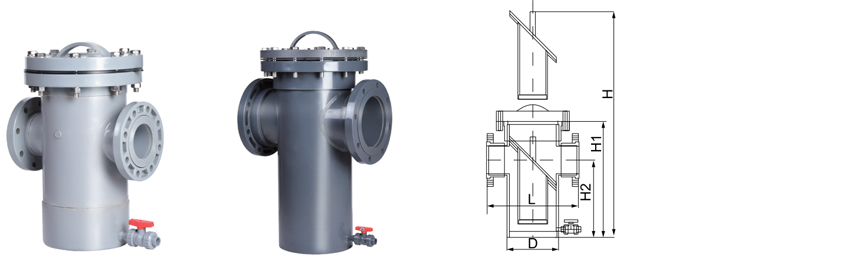

dn	DN	L	H	H1	D	Afløb
20	15	180	475	260	75	dn20
25	20	80	475	260	75	dn20
32	25	180	475	260	90	dn20
40	32	200	490	270	90	dn25
50	40	260	555	300	110	dn25
63	50	260	555	300	110	dn25
75	65	330	665	360	140	dn32
90	80	340	735	400	160	dn32
110	100	400	835	470	225	dn32
140	125	480	985	550	280	dn40
160	150	500	1145	630	280	dn40
225	200	560	435	780	315	dn50
280	250	660	1725	930	400	dn50
315	300	750	2245	1200	450	dn63

SCH80 / DIN · INLINE SI

UPVC / CPVC kurvfilter

Aftagelig kurv · Perforeret eller mesh · Hurtigt åbent låg

SCH80/DIN UPVC/CPVC-kurvefilteret er en inline-si designet til at fjerne suspenderede faste stoffer fra ætsende og højrente væskestrømme. Fremstillet efter ASTM SCH80- og DIN-standarder, anvender dette filter en aftagelig perforeret eller mesh-kurv, der fanger partikler, mens det tillader kontinuerlig strømning. Kurven er tilgængelig via et lynåbnende låg, hvilket muliggør hurtig rengøring eller udskiftning uden at afmontere rørledningen. Filterhuset fås i UPVC til generel kemisk service og CPVC til forhøjede temperaturer op til 93°C. Kurven kan specificeres i matchende termoplastiske eller metalliske materialer afhængigt af anvendelsen. Dette filter bruges i vid udstrækning til at beskytte nedstrøms pumper, ventiler og instrumentering mod slibende skader og tilsmudsning.

DN25-DN200 Størrelsesområde

PN10-PN16 Trykklassificering

–20°C til 93°C CPVC rækkevidde

Kurv type Perforeret / mesh

Aftagelig kurv

Udtræk og rengør uden at fjerne filterlegemet fra rørledningen, hvilket reducerer vedligeholdelsesstilstanden.

Kemisk resistens

UPVC- og CPVC-legemer modstår syrer, baser og salte. CPVC udvider service til 93°C.

Lavt trykfald

Stort åbent kurvområde minimerer strømningsbegrænsning, reducerer pumpeenergien, samtidig med at partikelfangsten bevares.

Alsidig filtrering

Perforerede kurve til grov siling eller netkurve til finfiltrering. Brugerdefinerede størrelser tilgængelige.

Byggeri

Krop UPVC · CPVC

Kurv UPVC · CPVC · SS304 · SS316

Dækforsegling EPDM · FKM · PTFE

Forbindelser Fatning · Flange · Gevind

Filtrering

Perforeret 0,5–10 mm huller

Mesh 20-200 mesh

Brugerdefineret Slidset · Kiletråd

Kurv volume 0,5-15 L (afhængig af størrelse)

Standarder

ASTM D2467 (SCH80)

DIN 8061/8062

Tryk PN10-PN16

Temperatur UPVC 60°C · CPVC 93°C

Applikationsscenarier

01 Kemisk Beskytter pumper mod kalk og affald i syreoverførselsledninger

02 Halvleder UPW-polering og partikelfjernelse i våde bænke

03 Energi Kølevæskefiltrering og elektrolytfiltrering i batteriproduktion

04 Vand Spildevandsscreening og RO forbehandling

05 Pharma DI vand og CIP loop beskyttelse

06 Automotive Filtrering af maling, kølevæske og delevask

Installationsvejledning

Installer med kurvekammeret vendende nedad eller vandret. Flowpilen skal justeres.
Tillad tilstrækkelig plads til at fjerne kurven. Minimumsafstand er lig med kurvlængde.
Brug primer og cement specifik for UPVC eller CPVC til opløsningsmiddelsvejseforbindelser.
Flangebolte: brug helsidepakninger. Tilspænd jævnt til 15–20 Nm i krydsmønster.
Undersøg kurven for skader før installation. Sørg for korrekt siddeplads i huset.

Kritiske grænser

Temperatur: UPVC 60°C max · CPVC 93°C max. Basket may have lower limit.
Overskrid ikke det nominelle tryk. Differenstrykket stiger, når kurven fyldes.
Overvåg trykfaldet. Rengør kurven, når dP overstiger 0,5 bar.
Bekræft kurvens materialekompatibilitet med proceskemi.
Brug UV-stabiliseret harpiks eller beskyttende belægning til udendørs installationer.

Ofte stillede spørgsmål

Hvor ofte skal jeg rense kurven?

Rengøringshyppigheden afhænger af fyldning af faste stoffer og flowhastighed. Overvåg trykforskellen over filteret. Når differenstrykket når 0,3–0,5 bar over renværdien, skal kurven fjernes og rengøres. Ved anvendelser med højt tørstofindhold kan daglig inspektion være påkrævet.

Hvad er forskellen mellem perforerede og mesh kurve?

Perforerede kurve har borede huller og bruges til grov belastning (2–10 mm). Mesh-kurve bruger vævet tråddug og giver finere filtrering (20-200 mesh). Mesh-kurve tilbyder højere filtreringseffektivitet, men har højere trykfald. Udvælgelse afhænger af partikelstørrelse og tilladt tryktab.

Kan kurven udskiftes med en anden type senere?

Ja, kurven er udskiftelig. Du kan skifte mellem perforerede kurve og netkurve, efterhånden som proceskravene ændres. Sørg for, at erstatningskurven har samme overordnede dimensioner og tætningsoverflade for at opretholde korrekt pasform og filtreringsydelse.

Hvad sker der, hvis kurven bliver helt tilstoppet?

En helt tilstoppet kurv vil få trykfaldet til at stige hurtigt. Filterlegemet omfatter en bypass- eller trykaflastningsmekanisme i nogle konfigurationer. Kontinuerlig drift under høj dP kan dog beskadige kurven eller forårsage udsultning af flow. Regelmæssig overvågning og rengøring anbefales for at forhindre denne tilstand.

Selskab

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group ja Kina SCH8O/DIN UPVC/CPVC kurvfilter Til fødevareindustri/bil/elektronisk leverandør og specialfremstillet SCH8O/DIN UPVC/CPVC kurvfilter Til fødevareindustri/bil/elektronisk fabrik. Vi blev grundlagt i 2007 med fokus på forskning og udvikling, fremstilling, salg og service af CPVC- og UPVC-industrielle rør. Virksomheden har opnået en række certificeringer, herunder produktionslicens for specialudstyr, hygiejnelicens for vandrelaterede produkter i Zhejiang-provinsen, IS09001-certificering for kvalitetsstyringssystem, IS014001-certificering for miljøstyringssystem og IS045001-certificering for arbejdsmiljø- og sikkerhedsstyringssystem. Virksomheden har mere end 50 uafhængige immaterielle rettigheder og selvbetjente import- og eksportrettigheder. For at kunne tilbyde diversificerede produkter og bedre service har virksomheden introduceret avanceret teknologi, værktøjsudstyr og unikke råmaterialer og styringssystemer fra Tyskland og USA. Gennem årene er vores produkter blevet meget anvendt til rørledningstransport af syre- og alkalivæsker, ultrarent vand, drikkevand, rent vand af elektronisk kvalitet og industrielt spildevand inden for kemiske, metallurgiske, solcelle-, atomkraft-, lithiumbatteri-, elektroniske halvleder-, fødevare-, medicin-, bil-, industriel vandbehandling og andre industrier. I øjeblikket har ZHEYI Group etableret mere end 30 salgsselskaber over hele landet, og alle slags produkter eksporteres til Europa, Amerika, Sydøstasien og andre lande og regioner og er dybt foretrukket af indenlandske og udenlandske kunder.

Æresbevis

Nyheder

Hvor bruges SCH 80 UPVC-rør i industrielle og kommercielle...
Jul 30,2026
Kemiske processorer, vandbehandlingsoperatører og industrielle faciliteter specificerer SCH 80 UPVC rør hvor som helst et rørsystem skal holde højere indre tryk og modstå aggressiv kemisk eksponering ude...
Lær mere
Hvad gør SCH 80 UPVC-rør til et pålideligt valg til højtry...
Jul 23,2026
SCH 80 UPVC-rør er bygget med en tykkere væg end SCH 40-rør med samme udvendige diameter, hvilket hæver dets trykværdi og gør det til standarden for industrielle linjer, der transporterer ætsende kemikalier, varme ...
Lær mere
Hvorfor SCH 80 UPVC-rør er meget udbredt i industrielle rø...
Jul 16,2026
Vægtykkelse er den enkelte specifikation, der adskiller et rør, der er klassificeret til krævende industritryk, fra et rør, der er beregnet til let boligbrug. SCH 80 UPVC rør sidder solidt på den kraftig...
Lær mere

Skriv en besked

Streng kvalitetskontrol

ZHEYI Group overholder princippet om "kvalitet først", anvender internationalt avanceret udstyr og råvarer af høj kvalitet, kontrollerer strengt alle produktionsled og er forpligtet til at levere pipeline-produkter med fremragende ydeevne og udsøgt udseende.

Virksomheden bruger det mest avancerede produktionsudstyr og materialer af høj kvalitet, herunder japanske Sekisui og amerikanske Lubrizol. "ZHEYI" kombinerer perfekt udsøgt produktionsteknologi med professionel ledelse, og hvert produkt gennemgår streng kvalitetskontrol - fra produktion, inspektion til endelig levering, hvilket sikrer den perfekte kombination af udseende og funktion.
Præcisionspræstationstest

Hos ZHEYI er hvert produkt omhyggeligt fremstillet, ikke kun med fokus på udsøgt æstetisk design, men også altid med fokus på fremragende iboende kvalitet. Strenge ydeevnetests sikrer, at produktet kan opretholde stabilitet og holdbarhed selv under barske forhold.:

● Densitetsprøvning: Måler materialedensitet for at sikre ensartethed og stabilitet af strukturer.
● Vicat blødgøringstemperaturtest: evaluerer blødgøringsgraden af materialer under høje temperaturforhold for at sikre produktets evne til at modstå deformation i forskellige miljøer.
● Ovntest: simulerer langvarig varmebestandighed og verificerer produktets evne til at modstå høje temperaturer i lang tid.
● Hydrostatisk test: Evaluer rørenes styrke under høje trykforhold for at sikre produktets sikkerhed og pålidelighed.
● Slagtest med faldhammer: Test produktets slagfasthed under transport, installation og daglig brug.

SCH8O/DIN UPVC/CPVC kurvfilter Branchekendskab

Nøglerollen for UPVC/CPVC kurvfilter inden for galvanisering og kemisk spildevandsrensning

UPVC (uplastificeret polyvinylchlorid) og CPVC (chloreret polyvinylchlorid) kurvfiltre spiller en vigtig rolle i galvanisering, kemisk spildevandsbehandling og flere vigtige industrielle områder på grund af deres fremragende korrosionsbestandighed, høje mekaniske styrke og omkostningseffektivitet. Følgende er dets kerneapplikationsscenarier og værdianalyse:

1. Galvaniseringsindustrien: effektiv filtrering af tungmetalspildevand
Galvanisering af spildevand indeholder høje koncentrationer af tungmetaller (såsom krom, nikkel, kobber osv.). UPVC/CPVC Basket Filter kan modstå stærk syre (såsom svovlsyre, saltsyre) og stærke alkaliske miljøer, effektivt opfange suspenderede partikler og pletteringsopløsningsurenheder, sikre stabil drift af spildevandsbehandlingssystemet og beskytte efterfølgende membranseparation eller ionbytterudstyr.

2. Kemisk spildevandsbehandling: korrosionsbestandighed og lang levetid
Kemisk spildevand har komplekse komponenter (såsom organiske opløsningsmidler og stærke oxidanter). CPVC-materialer fungerer godt i høje temperaturer (op til 90°C) og ætsende medier. De er velegnede til forbehandling i pesticid-, farvestof-, petrokemiske og andre industrier for at reducere risikoen for blokering af rør og pumper.

3. Nøgleapplikationer på tværs af industrien
Fotovoltaisk: Filtrer siliciumpulver og kemikalierester i ætsevæske for at sikre renheden af solcelleproduktionen.
Elektronisk halvleder: Fjern partikler i ultrarent vandforberedelse for at forhindre waferforurening.
Atomkraft: Anvendes til partikelkontrol i kølevandssystemer, strålingsbestandig modificeret UPVC opfylder særlige sikkerhedsstandarder.
Metallurgi: Filtrer metaloxider i bejdsespildevand for at genvinde værdifulde komponenter.
Medicin: Sikre, at mikroorganismer og partikler opfylder standarder i farmaceutiske rensede vandsystemer.
Industriel vandbehandling: Beskyt kedler og køletårne mod afskalning og korrosion.
Drikkevand: UPVC-filtre fjerner slam og rust i kommunal vandforbehandling og opfylder hygiejnestandarder.

4. Sammenfatning af kernefordele
Korrosionsbestandighed: Tilpasser sig ekstreme miljøer med en pH på 0-14, og har en levetid, der langt overstiger metalfiltres.
Let og nem at vedligeholde: Plastmateriale er let at installere, og filterkurven kan hurtigt skilles ad og rengøres.
Omkostningseffektivitet: I scenarier med surt spildevand har det en større prisfordel end filtre i rustfrit stål.
