SCH8O/DIN UPVC/CPVC Flangmembranventil

UPVC/CPVC-membranventilen med flange er en væskekontrolenhed designet til håndtering af ætsende væsker og gasser. Det er velegnet til forskellige industrier, herunder kemisk behandling, spildevandsbehandling og fødevareforarbejdning.

Den unikke struktur af den flangede membranventil giver tætningsydelse under åbning og lukning, hvilket effektivt forhindrer lækager. Dette design sikrer sikker transport af væsker og forlænger ventilens levetid. The valve is easy to operate, allowing users to control flow effortlessly through manual or pneumatic methods to meet the demands of different operating conditions.

Vores UPVC/CPVC-flangede membranventiler har også slidstyrke og ældningsmodstand. De er meget udbredt inden for områder som kemisk behandling, spildevandsbehandling og landbrugsvanding.

Kontakt os

Tidligere：SCH8O/DIN UPVC/CPVC Unionsmembranventil
Næste：SCH8O/DIN UPVC/CPVC Flangekugleventil i et stykke

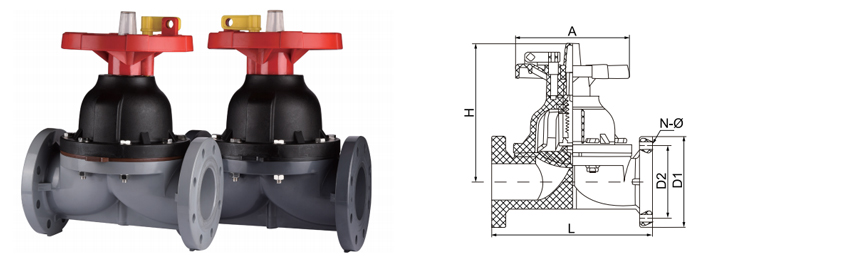

parameter anvendelse Tekniske standarder

STØRRELSE/NOM.		dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140
		(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)
		(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")
D1	DIN	115	140	150	165	185	200	220	254
	ANSI	108	117	128	155	178	192	229	254
	JIS	90	100	105	120	140	150	175	210
D2	DIN	85	100	110	125	145	160	180	210
	ANSI	79	89	98	121	140	152	191	216
	JIS	42.5	48.5	61	73	90	105	132	158
N-Φ	DIN	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18
	ANSI	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22
	JIS	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23
L		145	160	180	210	250	300	350	400
A		87	100	117	137	178	214	265	265
H		115	132	148	175	235	305	350	356

DIN STANDARD · ET-STUKS KONSTRUKTION

SCH8O/DIN UPVC/CPVC Flangemembranventil

Konstrueret til ætsende og høj renhed væskeisolering. Flangehus i ét stykke med membrantætningsmekanisme eliminerer pakningslækage og giver bobletæt afspærring.

DN15-DN100

Størrelsesområde

PN10 / PN16

Trykvurdering

-20°C til 120°C

CPVC temperatur

UPVC / CPVC

Kropsmaterialer

◆ Materiale System

UPVC krop 0-60°C · pH 2-12 · Generelle syrer, baser, ultrarent vand

CPVC organ 0-93°C · pH 1-14 · Forhøjet temperatur, klorerede medier

Membran muligheder EPDM · PTFE · FKM · Hypalon

Flangeende i ét stykke iht. DIN PN10/16. Ingen lækager i karrosseriet.

◆ Nøglespecifikationer

Forbindelse Integreret flange, DIN 2501

Ansigt til ansigt DIN EN 558 serie 1

Skal test 1,5 × PN (vand)

Sædetest 1,1 × PN (luft eller vand)

Vakuum service 0,3 bar absolut

Betjening Håndhjul / Pneumatisk / Elektrisk

◆ Fordele ved membranventil

Ingen stammepakning — nul potentiale for flygtige emissioner
Isolation mellem aktuator og væskemedie
Strømlinet strømningsvej reducerer sedimentakkumulering
Visuel positionsindikator på håndhjul
Udskiftelig membran uden at fjerne kroppen fra linjen
Bobletæt afspærring over hele trykområdet

Industrielle applikationer

Syrer, alkalier, ultrarent vand, elektronisk vand, industrispildevand

Heavy Chemical & Metallurgi

Svovlsyreoverførsel · HCl-dosering · Bejdselinjer · Galvanisering

Høj renhed og elektronik

Halvleder våde bænke · Fotovoltaisk ætsning · Elektronisk vand · Ultrarene vandsløjfer

Energi & Lithium

Nuklear hjælpekøling · Lithium-brinebehandling · Kemisk overførsel af batteri

Life Sciences & Food

Farmaceutisk WFI · Food CIP · Drikkevarebehandling · Kosmetisk fremstilling

Vand & Miljø

Neutralisering af industrispildevand · Drikkevand · Forbehandling af afsaltning

Automotive & generel industri

E-coat cirkulation · Delevask · Kølevand · Skylleslanger

Installations- og betjeningsnoter

Membranventil skal installeres i helt åben eller lukket position til opbevaring. Må ikke opbevares med membran komprimeret.
Momentsekvens: Spænd flangebolte jævnt i krydsmønster til 15-20 Nm afhængig af DN.
For opslæmning eller krystalliserende medier, installeres med ventilspindel vandret for at forhindre faststofophobning i overløb.
Overskrid ikke 1,0 m/s hastighed for slibende medier for at forlænge membranens levetid.
Udskift membranen hvert andet år eller 50.000 cyklusser, alt efter hvad der indtræffer først.

Kritiske begrænsninger

Ikke til brug med oxiderende syrer (salpetersyre >15%, krom) i UPVC-legeme.
Må ikke udsættes for hurtige trykcyklusser - membrantræthed kan forekomme.
Undgå dampsterilisering over 110°C for CPVC med PTFE-membran.
Ikke egnet til gasformige medier over 2 bar uden sikkerhedsaflastning.
Betjen ikke håndhjulet ud over det mekaniske stop - membranoverkomprimering fører til for tidlig svigt.

Fælles problemer og løsninger

Problem: Reduceret flowhastighed observeret

Membranen er muligvis ikke trukket helt tilbage. Kontroller, at håndhjulet er drejet til helt åben position (2-3 omgange forbi den indledende modstand). For automatiserede ventiler skal du kontrollere aktuatorslagkalibreringen.

Problem: Ekstern lækage fra kroppen

Undersøg flangebolte for afspænding. Tilspænd efter specifikationen. Hvis lækagen fortsætter, skal flangepakningen udskiftes. Spænd ikke for meget — revnerisiko over 22 Nm for DN80.

Problem: Medielækage, når den er lukket

Membranslid eller kemisk angreb. Udskift membranen med korrekt materiale. Til højcyklusapplikationer skal du opgradere til PTFE-belagt EPDM-membran.

Problem: Hårdt håndhjulsbetjening

Membranen kan sidde fast til overløb på grund af krystallisation. Cyklus åben/lukket flere gange. Hvis det fortsætter, adskilles og rengøres overløbsområdet. Påfør silikonesmøremiddel på spindelgevind.
