Flangekugleventil i ét stykke-Zheyi Pipeline (Wuhan) Co., Ltd.

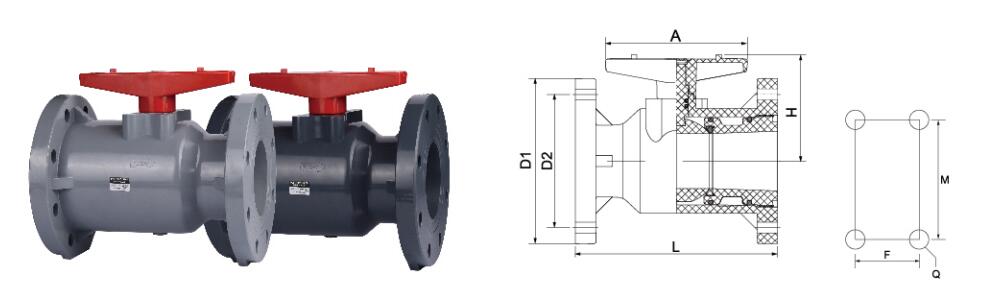

Størrelse/nom.		DN20	DN25 DN32 DN40			DN50	DN63	DN75	DN90	DN110	DN140 DN160
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)
		(1/2 ")	(3/4 ")	(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")
D1	Din	105	105	115	140	145	165	180	195	220	250	285
	ENnsi	89	98	108	117	128	155	178	192	229	254	284
	Jis	70	75	90	100	105	120	140	150	175	210	240
D2	Din	65	75	85	100	110	125	145	160	180	210	240
	Ansi	61	70	79	89	98	121	140	152	191	216	241
	Jis	31	35	42.5	48.5	61	73	90	105	132	158	186
	Din	4-φ14	4-φ14	4-φ14	4-φ18	4-φ18	4-φ18	4-φ18	8-φ18	8-φ18	8-φ18	8-φ18
N-φ	Ansi	4-φ16	4-φ16	4-φ16	4-φ16	4-φ16	4-φ19	4-φ19	4-φ19	4-φ19	8-φ22	8-φ22
	Jis	4-φ15	4-φ15	4-φ19	4-φ19	4-φ19	4-φ19	4-φ19	8-φ19	8-φ19	8-φ23	8-φ23
L		120	120	150	160	167	178	220	250	282	360	405
A		85	90	105	115	125	137	155	176	206	345	345
H		58.2	58.2	65	85	88	98	111	128	139	195	208
F		一	一	一	一	一	一	45	45	49	49	49
M		33	33	40	52	52	70	84	84	121	121	121
Q		2 × M6	2 × M6	2 × M6	2 × M8	2 × M8	2 × M8	4 × M10	4 × M10	4 × M10	4 × M10	4 × M10

Flangekugleventil i ét stykke Industry knowledge

Anvendelse af flangekugleventil i ét stykke I den kemiske industri: Korrosionsbestandig design og sikkerhedsspecifikationer

Flangekugleventiler i ét stykke er vidt brugt inden for den kemiske industri og relaterede felter på grund af deres kompakte struktur, god tætning og praktisk drift. Da kemiske medier ofte har stærk korrosivitet, høj temperatur og højt tryk eller krav med høj renhed, er det korrosionsbestandige design og sikkerhedsspecifikationer for ventilen afgørende. Følgende er de specifikke applikationer og tekniske krav til denne ventil i flere nøgleindustrier:

1. Kemisk industri (stærkt ætsende miljø)
Kemisk produktion involverer ofte ætsende medier såsom syrer, alkalier og organiske opløsningsmidler. Flangeventiler i ét stykke skal bruge korrosionsbestandige materialer (såsom 316L rustfrit stål, hastelloy, PTFE-foring osv.) Og overholde API 607 brandsikkert certificering for at sikre sikkerhed under lækage eller ekstreme arbejdsvilkår.

2. drikkevand (sikkert drikkevand)
Når ventilen kontakter drikkevand, skal den opfylde sanitære standarder som NSF/ANSI 61. Materialet er normalt 304/316 rustfrit stål eller EPDM -tætning for at undgå tungmetaludfældning og sikre vandkvalitetssikkerhed.

3. Metallurgi
I høje temperatur og støvede miljøer skal ventiler være slidbestandige og varmebestandige (såsom carbonstålkarbidbelægning), der er egnet til højovnsgas og smeltet metalrørledningssystemer.

4. fotovoltaisk
I transporten af polysilicium- og elektronisk kvalitetskemikalier skal ventiler være ultrahøj renhed (elektropoleret indre væg) og lav partikeludfældning for at undgå forurening af procesmedier.

5. Kernekraft
Ventiler med nuklear kvalitet skal overholde ASME III-standarder, bruge strålingsresistente materialer (såsom austenitisk rustfrit stål) og bestå seismiske test for at sikre langvarig stabil drift på nuklear øen.

6. Elektronisk halvleder
I transporten af ultrapure-vand (UPW) og specielle gasser skal ventiler være nul-leakage (ISO 15848 certificeret) og ikke have nogen død vinkeldesign for at forhindre partikel- eller gasforurening.

7. Medicin
Den farmaceutiske industri kræver aseptisk design (såsom SIP/CIP -kompatibilitet), og materialet skal overholde FDA -certificering for at undgå mikrobiel vækst. Det er velegnet til gæringstanke og oprensede vandsystemer.

8. Industriel vandbehandling
Ventilen, der dækker kølevand og cirkulerende vandsystemer, skal være resistente over for chloridionkorrosion (såsom duplex rustfrit stål) og tilpasse sig hyppige åbnings- og lukningsbetingelser.

9. Industrielt spildevand
For syre, alkali og højsalt spildevand skal ventilen være korrosionsbestandig slidbestandig (såsom fluorforede kugleventiler), og tætningsmaterialet (såsom PTFE) skal være aldringsbestandigt.

Nøglepunkter for sikkerhedsbestemmelser
Valg af materiale: Match materialet i henhold til mediets egenskaber (såsom Hastelloy for sure medier og nikkelbaseret legering til alkaliske medier).
Forseglingsteknologi: Brug Metal Seal Soft Seal Dual Design for at sikre nul lækage (såsom ISO 5208 klasse VI).
Brand- og eksplosionsbeskyttelse: Mød API 6FA-standarder, blowout-bevis stamdesign.
Industriens certificering: såsom NSF til drikkevand, ASME for atomkraft, semi F81 for halvledere osv.
