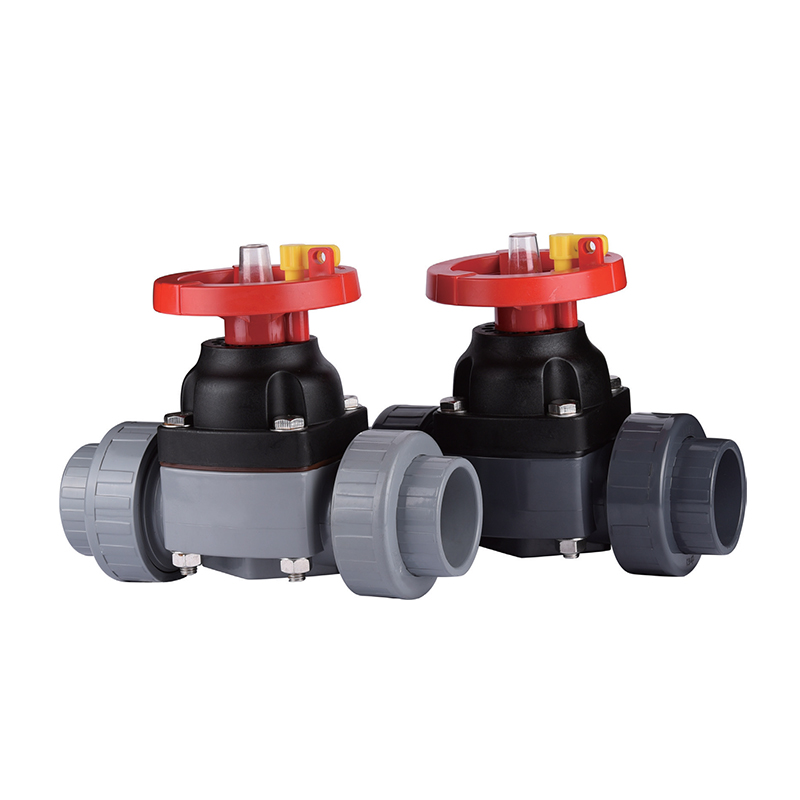

SCH8O/DIN UPVC/CPVC Unionsmembranventil

Ledmembranventilen er en effektiv væskekontrolenhed, der er almindeligt anvendt i industrier som kemisk forarbejdning, farmaceutiske produkter, fødevareforarbejdning og vandbehandling. Den er designet til at levere tætningsydelse, hvilket sikrer mediets sikkerhed og renhed.

Det centrale træk ved ledmembranventilen er dens unikke membranstruktur. Dette design isolerer ikke kun effektivt ventilhuset fra mediet, hvilket forhindrer lækager og kontaminering, men muliggør også præcis flowkontrol. Brugere kan nemt justere væskeflowet med simpel manuel eller elektrisk betjening for at imødekomme behovene ved forskellige processer.

Ventilen er også nem at installere og vedligeholde, udstyret med standard tilslutningsflanger velegnet til forskellige rørsystemer. Derudover tager dens design hensyn til nem rengøring, hvilket gør den ideel til applikationer, der kræver høje hygiejnestandarder.

Kontakt os

Tidligere：UPVC/CPVC ⅰ Ballventil
Næste：SCH8O/DIN UPVC/CPVC Flangmembranventil

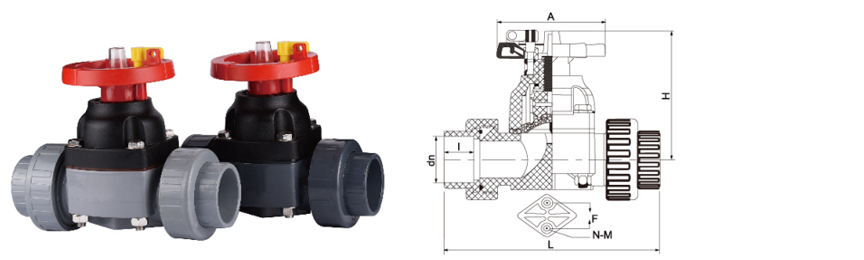

parameter anvendelse Tekniske standarder

STØRRELSE/NOM.		dn20	dn25	dn32	dn40	dn50	dn63
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")
d1	DjegN	20.3	25.3	32.3	40.3	50.3	63.3
	ANSI	21.51	26.87	33.62	42.4	48.45	60.65
	JIS	22.4	26.45	32.56	38.63	48.73	56.82
d2	DjegN	20.1	25.1	32.1	40.1	50.1	63.1
	ANSI	21.25	26.6	33.3	42.06	48.18	60.27
	JIS	21.75	25.7	31.71	37.67	47.76	55.77
L		142	162	175	196	227	272
H		90	95	105	125	145	172
A		77	77	87	100	117	137
I		22	22	22	26	32	39
N-M		2-M6	2-M6	2-M6	2-M8	2-M8	2-M8
F		25	25	25	36	36	45

DIN UNION END · membranisolering

SCH8O/DIN UPVC/CPVC Union Membranventil

Unionsforbindelsesdesign muliggør hurtig fjernelse fra rørledningen uden at forstyrre tilstødende rør. Membranforseglingsmekanisme giver fuldstændig isolering mellem væske og aktuatormekanisme.

DN15-DN100 Størrelsesområde

PN10/PN16 Trykklasse

0-93°C CPVC driftsområde

Unionens afslutning Hurtig vedligeholdelse

Unionsforbindelse

Omløbermøtrik med gevind gør det muligt at fjerne ventilhuset på få sekunder. Der kræves ingen flangebolte eller rørjustering til membranudskiftning eller inspektion.

Membranforsegling

Fleksibel membran skaber tætning af overløbstypen. Medier kommer kun i kontakt med kroppen og membranens bundoverflade - ingen pakning, ingen lækage af spindelforseglingen.

Materiale muligheder

UPVC organ for generel kemisk service. CPVC-hus til forhøjede temperaturer og klorerede medier op til 93°C.

Teknisk profil

Kropsmaterialer

UPVC (0-60°C) · CPVC (0-93°C)

Mulighed for membran

EPDM · PTFE-belagt EPDM · FKM · CSM

Unionens standard

DIN eller ASTM indvendigt gevind / opløsningsmiddel fatning

Trykklassificering

PN10 (UPVC) · PN16 (CPVC) ved 20°C

Sædeprøvetryk

1,1 × PN (luftbobletæt)

Afslut forbindelsestyper

Sokkel · Gevind (NPT/BSPT) · Flangeadapter

Industri applikationer

Kemisk forarbejdning Metallurgi Fotovoltaisk Nuklear hjælpeanlæg Lithium ekstraktion Elektronik / Halvleder Mad & drikke Farmaceutisk Maling til biler Industriel vandbehandling

Medier håndteres

Syrer · Alkalier · Ultrarent vand · Vand af elektronisk kvalitet · Drikkevand · Industrielt spildevand · Brineopløsninger

Tætningsmekanisme

Membranens ydeevneegenskaber

Bobletæt afspærring — Weir-design sikrer positiv forsegling selv med partikler i suspension

Nul spindellækage — Ingen dynamiske tætninger mellem væske og atmosfære

Inline udskiftelig — Unionsdesign tillader membranskift uden at fjerne ventilhuset fra rørledningen

Visuel positionsindikator — Håndhjul viser åben/lukket status på afstand

Dimensions- og bestillingsdata

DN (mm)

15 · 20 · 25 · 32 · 40 · 50 · 65 · 80 · 100

L (ansigt til ansigt)

DIN EN 558 serie 1

Maks. drejningsmoment (håndhjul)

10 Nm (DN15-50) · 18 Nm (DN65-100)

Vakuum vurdering

0,3 bar absolut (EPDM-membran)

Installationsvejledning

Brug kun gevindtætningsmiddel på hangevind - undgå tætningsmiddelkontakt med membranen
Støt rørføringen inden for 300 mm fra unionsforbindelsen for at forhindre bøjningsbelastning
For vandrette linjer installeres med lodret stilk for at reducere sedimentaflejring i overløb
Må ikke bruges som end-of-line ventil uden nedstrøms støtte
Pneumatiske aktuatorer kræver filtreret, smurt luft ved 4-6 bar

Kritiske driftsgrænser

Overskrid ikke membranens temperaturklassificering — EPDM max 80°C, PTFE max 120°C
Ikke klassificeret til dampsterilisering over 100°C
Undgå hurtige tryksvingninger på mere end 1 bar/sekund
Uegnet til gasformig klor eller koncentreret salpetersyre med UPVC-legeme
Betjen ikke håndhjulet efter det mekaniske stop (ca. 2,5 omgange fra lukket til åbent)

Feltfejlfindingsvejledning

▶ Ventilen lukker ikke helt

Diafragma kan være strakt eller kemisk hævet. Udskift membranen. For PTFE-beklædte membraner skal du kontrollere for koldstrømningsdeformation ved overløbskontaktområdet.

▶ Lækage fra omløbermøtrik

Spænd omløbermøtrikken med hånden plus 1/4 omgang med en stropnøgle. Spænd ikke for hårdt – der kan forekomme gnavning af tråden. Efterse O-ringen eller flad pakning inde i union.

▶ Hård håndhjulsrotation

Membranen kan klæbe til overløbet på grund af krystalliserede medier. Skyl med kompatibelt opløsningsmiddel. Påfør silikonefedt på stammegevindene - brug ikke petroleumsfedt.

▶ Reduceret flow i åben position

Håndhjulet er muligvis ikke trukket helt tilbage. Drej mod uret yderligere 2-3 omgange. Hvis ingen forbedring, inspicér for snavs fanget under membranen.
