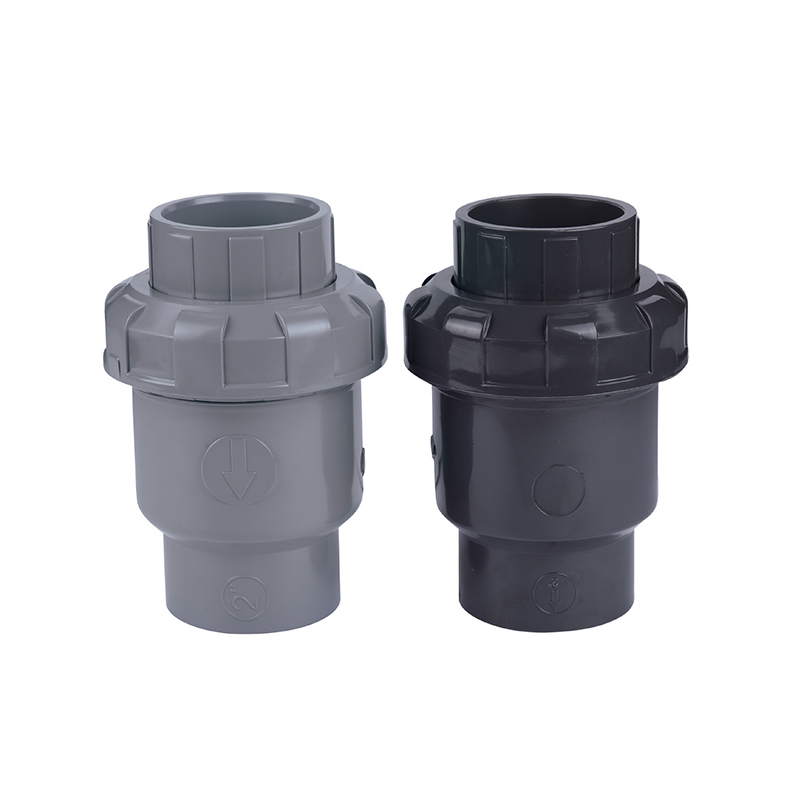

SCH8O/DIN UPVC/CPVC kuglekontraventil

UPVC/CPVC kuglekontraventilen er en højeffektiv og pålidelig væskekontrolenhed designet til forskellige industrielle og byggetekniske applikationer. Dens kugleformede design gør det muligt for ventilen at åbne hurtigt under væskeflow og automatisk lukke under omvendt flow, hvilket effektivt forhindrer tilbagestrømning og væskeblanding for at sikre systemets sikkerhed og effektivitet.

Ventilen er meget udbredt i vandbehandling, kemisk behandling, farmaceutiske og fødevareforarbejdningsindustrien, især i scenarier, der kræver høj væskerenhed. Dens enkle struktur og bekvemme installation gør den til en moderne industriel løsning til høje væskekontrolkrav.

Kontakt os

Tidligere：SCH8O/DIN UPVC/CPVC kuglebundventil
Næste：SCH8O/DIN UPVC/CPVC Gear Butterfly Ventil

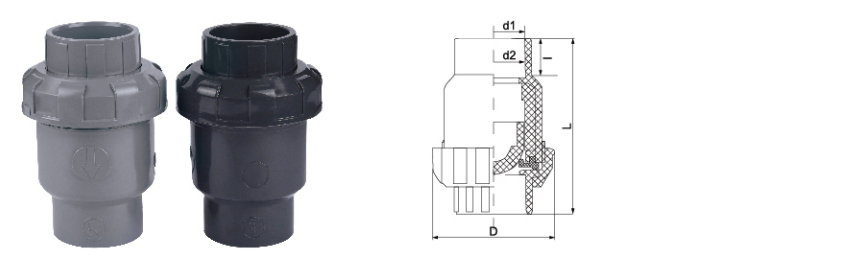

parameter anvendelse Tekniske standarder

STØRRELSE/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110
		(DN15)	(DN20)(	DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")
DIN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4
DIN	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1
ANSI	d1	21.51	26.87	33.62	42.6	48.54	60.65	73.39	89.31	114.8
ANSI	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.2
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27
JIS	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2
D		53	63	73	85	97	118	134	158	202
L		90	106	124	139	151	169	230	262	346
I		16	19	22	26	31	38	44	51	61

SCH80 / DIN · IKKE RETUR · FJERBELÆST

UPVC / CPVC kuglekontraventil

DN15–DN150 · PN10–PN16 · –20°C til 93°C

SCH80/DIN UPVC/CPVC kuglekontraventilen er en fjederbelastet kontraventil, der er konstrueret til at forhindre omvendt strømning i ætsende og højrente væskesystemer. Fremstillet i henhold til ASTM SCH80- og DIN-standarder bruger denne ventil en fjederbelastet kugle, der sidder mod en tætning for at blokere tilbagestrømning, mens den tillader fri fremadstrøm. Kugledesignet giver et lavt trykfald og hurtig lukkerespons. Ventilhuset fås i UPVC til generel kemisk service og CPVC til applikationer med forhøjede temperaturer op til 93°C. O-ringstætningen, der fås i EPDM, FKM eller PTFE, sikrer lækagetæt afspærring, når der opstår omvendt flow. Velegnet til både vandrette og lodrette installationer.

DN15 – DN150 Størrelsesområde

PN10 – PN16 Trykvurdering

–20°C til 93°C CPVC-driftsområde

Bold & Forår Tjek mekanisme

⦿

Fjederbelastet kuglelukning

Den fjederbelastede kugle giver hurtig lukningsreaktion for at forhindre tilbagestrømning, med fjederkraften kalibreret til at sikre positiv siddeplads selv ved lave fremadgående strømningshastigheder.

⦿

Kemisk og termisk modstand

UPVC- og CPVC-materialer modstår en lang række syrer, baser og salte. CPVC udvider service til 93°C. Kugle- og tætningsmaterialerne kan vælges til specifik kemisk kompatibilitet.

⦿

Lavt trykfald

Det sfæriske kugledesign minimerer flowbegrænsning under fremadgående flow, reducerer systemets energiforbrug og bibeholder lineeffektiviteten over hele driftsområdet.

⦿

Vandret eller lodret installation

Velegnet til både horisontale og vertikale (opadgående flow) installationer, hvilket giver designfleksibilitet til nye eller eftermonterede rørsystemer uden at kræve særlig orientering.

Tekniske specifikationer

Kropsmateriale UPVC · CPVC

Kuglemateriale Solid UPVC · PTFE · Rustfrit stål (valgfrit)

Tætningsmateriale EPDM · FKM (Viton) · PTFE

Fjeder materiale Rustfrit stål 304 · 316 (belagt)

Forbindelse Fatning (opløsningsmiddel) · Gevind (NPT/BSPT)

Standarder ASTM D2467 · DIN 8061/8062 · ISO 16137

Seal & Ball Selection Guide

EPDM forsegling Vand, milde syrer, baser · Op til 80°C

FKM segl Kulbrinter, olier, stærke oxidationsmidler · Op til 90°C

PTFE tætning Aggressive kemikalier, opløsningsmidler, høj renhed · Op til 93°C

PTFE kugle Maksimal kemisk resistens, lav friktion

SS bold Høj mekanisk styrke, slidstyrke

Bekræft materialekompatibilitet med proceskemi og temperatur før installation.

Industrier og applikationer

◈ Kemi og metallurgi Syreoverførsel, kaustisk dosering, pumpeudledningsbeskyttelse, bejdseledninger

◈ Elektronik og halvledere Distribution af ultrarent vand, kemisk levering, CMP-gylle retur

◈ Energi og solcelleanlæg Batterielektrolyt, solcelleætsning, kølevandsreturledninger

◈ Vandbehandling Spildevandsudledning, RO permeat, afsaltning, pumpeudledning

◈ Pharmaceutical & Food DI vandsløjfer, CIP retur, sanitære linjer, ingrediensoverførsel

◈ Automotive & Generelt Delevask, malingcirkulation, kølevand, industrispildevand

Installationsvejledning

Orientering: Monter med flowpilen i retning af fremadstrømning. Til vandrette linjer giver fjederen pålidelig lukning. For lodrette linjer, installer kun med opadgående strømningsretning.
Opstrøms/nedstrøms: Tillad mindst 5 rørdiametre af lige rør opstrøms og 3 diametre nedstrøms for optimal ydeevne.
Opløsningsmiddelsvejsning: Brug primer og cement, der er specifik for UPVC eller CPVC. Tillad fuld hærdetid før tryksætning.
Gevindforbindelser: Påfør PTFE-tape på hangevind. Håndspænd plus 1-2 omgange med en stropnøgle.
Inspektion: Efterse med jævne mellemrum tætningen og kuglen for slitage eller kemiske angreb, især ved højcyklus eller slibende service.

Kritiske begrænsninger

Overskrid ikke 60°C for UPVC-legemer. CPVC max 93°C kontinuerlig. Overskrid ikke forseglingstemperaturen.
Ikke klassificeret til dampservice. Undgå hurtige termiske cyklusser og pludselige trykstigninger.
Ikke designet til gasformige medier - kontraventiler er kun beregnet til væskeservice.
Fjedermateriale: Kontroller, at fjederlegeringen er kompatibel med proceskemi for at forhindre korrosion og træthed.
Undgå drift med højt tørstofindhold eller slibende opslæmninger, der kan beskadige kuglen og tætningsoverfladen.
Beskyt ventilhuset mod direkte UV-eksponering. Brug UV-stabiliseret materiale eller påfør beskyttende belægning.
Må ikke installeres i systemer med pulserende flow, der kan forårsage hurtig cykling og for tidligt slid.

Felt fejlfinding

Ventilen lukker ikke helt

Tjek for snavs, der er fanget mellem kuglen og tætningen. Efterse tætningen for slitage eller kemisk nedbrydning. Kontroller, at fjederen ikke er knækket eller korroderet. Udskift beskadigede komponenter.

For stort trykfald

Fjederspændingen kan være for høj til systemflowet. Bekræft ventilstørrelsen. Til lav-flow applikationer, overveje lavere fjederkraft mulighed. Tjek for snavs, der begrænser boldens bevægelse.

Støjstøj under drift

Strømningshastigheden kan være for lav, hvilket forårsager kuglen ustabilitet. Forøg flowhastigheden eller installer med en lettere fjeder. For pulserende flow skal du overveje et dæmpet kontraventildesign.

Lækage i modsat retning

Efterse tætningen for beskadigelse eller deformation. Kontroller, at bolden sidder korrekt. For PTFE-tætninger skal du kontrollere for koldt flow ved forhøjede temperaturer. Udskift pakningen, hvis den er slidt.

Disse kuglekontraventiler er indsat på tværs af kemiske, metallurgiske, fotovoltaiske, nukleare, lithium-, elektroniske halvleder-, fødevare-, farmaceutiske, automobil- og industrielle vandbehandlingsindustrier til håndtering af syre-alkali-væsker, ultrarent vand, drikkevand, elektronisk vand og industrispildevandsrørledninger.
