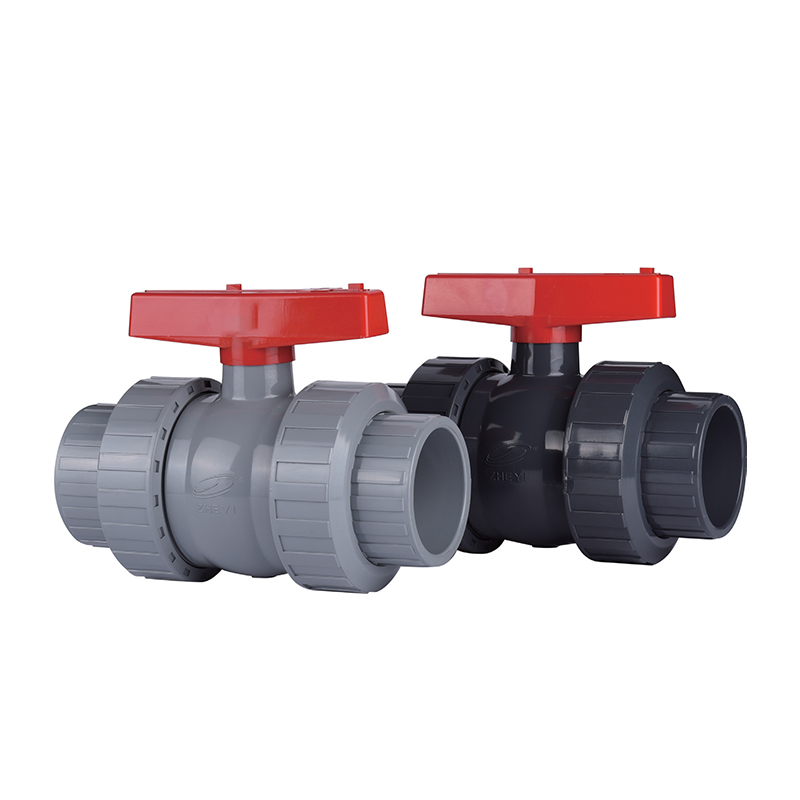

SCH8O/DIN UPVC/CPVC Ⅰ Kugleventil

UPVC/CPVC I kugleventilen er en højtydende ventil designet til industrielle rørledninger og vandbehandlingssystemer. Dens enkle, men effektive design, med en sfærisk ventilkerne, giver ekstremt lav væskemodstand, når den er helt åben eller lukket. Ventilens hurtige åbning og lukning og lette betjening gør, at den yder fremragende i rørledningskontrol.

Vores produkt kan prale af tætningsydelse med tætningsringe af høj kvalitet, der sikrer lækagefri drift og forlænger udstyrets levetid. UPVC/CPVC I-kugleventilens lette natur gør den nem at installere og vedligeholde, og den er meget udbredt i industrier såsom kemisk behandling, farmaceutiske produkter, drikkevandsbehandling og HVAC-systemer.

Kontakt os

Tidligere：SCH8O/DIN UPVC/CPVC Ⅱ Kugleventil
Næste：SCH8O/DIN UPVC/CPVC Unionsmembranventil

parameter anvendelse Tekniske standarder

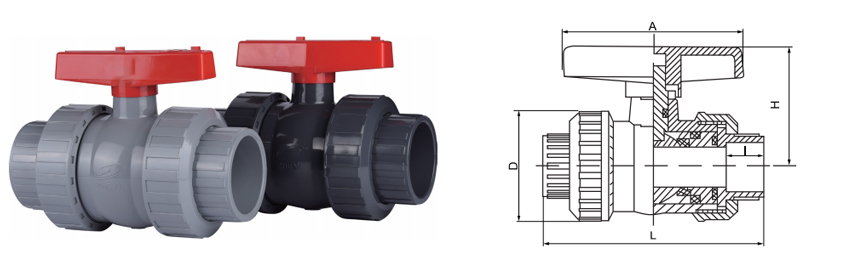

dn	DN	Struktur størrelse
dn	DN	A	D	H	L	I
20	15	75	50	50	106	18
25	20	87	55	56	120	22
32	25	100	67	67	134	22
40	32	110	78	73	154	26
50	40	114	96	87	178	32
63	50	140	110	100	205	39
75	65	160	130	106	232	45
90	80	196	158	130	281	51
110	100	298	199	183	325	61

SCH80 / DIN Fuld port One-Piece

UPVC / CPVC Ⅰ Kugleventil

Håndtag betjenes · Låsbart håndtag · PTFE Sæder

SCH80/DIN UPVC/CPVC Ⅰ kugleventilen er en kvart-drejnings isoleringsventil konstrueret til pålidelig afspærring i ætsende og højrente væskesystemer. Fremstillet i henhold til ASTM SCH80- og DIN-standarder, denne kugleventil i ét stykke har et komplet portdesign, der bibeholder linjeflowkarakteristika med minimalt trykfald. Ventilhuset fås i UPVC til generel kemisk service eller CPVC til applikationer med forhøjede temperaturer op til 93°C. PTFE sæder og tætninger giver bobletæt afspærring over hele trykområdet, mens håndtaget har en låsbar funktion til positionssikring i kritiske installationer.

DN15-DN100

Størrelsesområde

PN10-PN16

Trykvurdering

–20°C til 93°C

CPVC rækkevidde

Fuld port

Flow design

Kemisk resistens

UPVC- og CPVC-materialer modstår et bredt spektrum af syrer, baser, salte og oxidationsmidler. Den inerte polymerstruktur forhindrer udvaskning og bevarer væskerens renhed i følsomme applikationer.

Fuldt portflow

Kuglediameteren matcher den nominelle rørstørrelse, hvilket eliminerer strømningsbegrænsninger og reducerer trykfaldet. Dette design minimerer energiforbruget og sikrer ensartede flowhastigheder.

Bobletæt sluk

PTFE-sæder giver en pålidelig tætning mod den forkromede eller solide CPVC-kugle. Kropskonstruktionen i ét stykke eliminerer potentielle lækageveje gennem endeforbindelserne.

Temperatur alsidighed

CPVC-varianter understøtter kontinuerlig drift op til 93°C, hvilket gør dem velegnede til varme ætsende væsker, industrielt procesvand og kemikalieoverførsel ved høj temperatur.

Tekniske specifikationer

Kropsmateriale

UPVC (uplastificeret polyvinylchlorid) · CPVC (chloreret polyvinylchlorid)

Kuglemateriale

Forkromet messing (UPVC) · Solid CPVC (CPVC krop)

Sæde / tætningsmateriale

PTFE (standard) · EPDM (valgfrit til vandservice)

Tilslutningstype

Fatning (solvent cement) · Gevind (NPT/BSPT) · Flange (DIN)

Standard overholdelse

ASTM D2467 (SCH80) · DIN 8061/8062 · ISO 16139

Håndtag Type

Håndtag med 90° vandring · Låsbar i åben/lukket position

Kemi og metallurgi

Syreoverførsel, alkalidosering, bejdselinjer, pletteringsbadcirkulation

Elektronik og halvledere

Distribution af ultrarent vand (UPW), kemikaliehåndtering i elektronisk kvalitet

Energi og solcelleanlæg

Lithiumbatterielektrolyt, solcelleætsning, nuklear hjælpekøling

Vandbehandling

Industrielt spildevand, afsaltning, RO-permeat, drikkevand

Fødevarer og lægemidler

Deioniseret vand, CIP-løsninger, sanitære proceslinjer

Automotive & Generelt

E-coat cirkulation, delevask, kølevandssystemer

Installationsnoter

Opløsningsmiddelcement: Brug primer og cement specielt formuleret til UPVC eller CPVC. Tillad fuld hærdningstid før trykprøvning.
Gevindforbindelser: Påfør kun PTFE-tape på hangevind. Håndspænd plus 1-2 omgange med en stropnøgle.
Flangeforbindelser: Brug EPDM- eller PTFE-pakninger med fuld flade. Spænd boltene jævnt i krydsmønster til 15–20 Nm.
Monteringsretning: Installer med håndtaget i tilgængelig position. For vandrette linjer skal stilken være lodret.
Aktuatorinstallation: Bekræft drejningsmomentkompatibilitet med ventilspindlens klassificering. Brug producentgodkendt monteringsbeslag.

Kritiske begrænsninger

Brug ikke UPVC-kugleventiler med væsker over 60°C eller med koncentreret salpetersyre (>15%).
CPVC-ventiler er ikke klassificeret til dampservice eller eksponering for klorerede opløsningsmidler over 60°C.
Undgå pludselige trykstød, der overstiger 1,5× det nominelle arbejdstryk.
Betjen ikke håndtaget med overdreven kraft - overdrejning kan beskadige spindeltætningen.
Ikke egnet til gasformige medier over 2 bar uden sikkerhedsaflastningsforanstaltninger.
UV-eksponering: Opbevar og installer i skyggefulde områder eller påfør UV-beskyttende belægning.

Almindelige feltproblemer og løsninger

● Håndter stivhed efter termisk cykling

PTFE-sæder kan udvide sig ved ekstreme temperaturer. Åbn og lukket ventilen helt 3-4 gange ved omgivelsestemperatur. Hvis modstanden fortsætter, smør stilken med silikonebaseret fedt. Undgå petroleumsbaserede smøremidler.

● Lækage ved stammeområdet

Spænd spindelmøtrikken trinvist (1/8 omgang ad gangen). Hvis lækagen fortsætter, udskiftes spindlens O-ringe. For CPVC-ventiler i varm drift skal du kontrollere, at O-ringsmaterialet er kompatibelt med væsketemperaturen.

● Medielækage forbi bolden i lukket position

Efterse PTFE-sæder for slid eller deformation. Udskift sæderne, hvis de er slidt mere end 0,5 mm. For systemer med hyppig cykling, overvej at opgradere til forstærkede PTFE-sæder.

● Revner i nærheden af tilslutningsområdet

Overspænding af gevind- eller flangeforbindelser er den mest almindelige årsag. Kontroller drejningsmomentværdierne i forhold til installationsvejledningen. Udskift revnede komponenter med det samme - forsøg ikke at reparere med klæbemidler.

Selskab

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group ja Kina SCH8O/DIN UPVC/CPVC Ⅰ Kugleventil Til fødevareindustri/bil/elektronisk leverandør og specialfremstillet SCH8O/DIN UPVC/CPVC Ⅰ Kugleventil Til fødevareindustri/bil/elektronisk fabrik. Vi blev grundlagt i 2007 med fokus på forskning og udvikling, fremstilling, salg og service af CPVC- og UPVC-industrielle rør. Virksomheden har opnået en række certificeringer, herunder produktionslicens for specialudstyr, hygiejnelicens for vandrelaterede produkter i Zhejiang-provinsen, IS09001-certificering for kvalitetsstyringssystem, IS014001-certificering for miljøstyringssystem og IS045001-certificering for arbejdsmiljø- og sikkerhedsstyringssystem. Virksomheden har mere end 50 uafhængige immaterielle rettigheder og selvbetjente import- og eksportrettigheder. For at kunne tilbyde diversificerede produkter og bedre service har virksomheden introduceret avanceret teknologi, værktøjsudstyr og unikke råmaterialer og styringssystemer fra Tyskland og USA. Gennem årene er vores produkter blevet meget anvendt til rørledningstransport af syre- og alkalivæsker, ultrarent vand, drikkevand, rent vand af elektronisk kvalitet og industrielt spildevand inden for kemiske, metallurgiske, solcelle-, atomkraft-, lithiumbatteri-, elektroniske halvleder-, fødevare-, medicin-, bil-, industriel vandbehandling og andre industrier. I øjeblikket har ZHEYI Group etableret mere end 30 salgsselskaber over hele landet, og alle slags produkter eksporteres til Europa, Amerika, Sydøstasien og andre lande og regioner og er dybt foretrukket af indenlandske og udenlandske kunder.

Æresbevis

Nyheder

Hvor bruges SCH 80 UPVC-rør i industrielle og kommercielle...
Jul 30,2026
Kemiske processorer, vandbehandlingsoperatører og industrielle faciliteter specificerer SCH 80 UPVC rør hvor som helst et rørsystem skal holde højere indre tryk og modstå aggressiv kemisk eksponering ude...
Lær mere
Hvad gør SCH 80 UPVC-rør til et pålideligt valg til højtry...
Jul 23,2026
SCH 80 UPVC-rør er bygget med en tykkere væg end SCH 40-rør med samme udvendige diameter, hvilket hæver dets trykværdi og gør det til standarden for industrielle linjer, der transporterer ætsende kemikalier, varme ...
Lær mere
Hvorfor SCH 80 UPVC-rør er meget udbredt i industrielle rø...
Jul 16,2026
Vægtykkelse er den enkelte specifikation, der adskiller et rør, der er klassificeret til krævende industritryk, fra et rør, der er beregnet til let boligbrug. SCH 80 UPVC rør sidder solidt på den kraftig...
Lær mere

Skriv en besked

Streng kvalitetskontrol

ZHEYI Group overholder princippet om "kvalitet først", anvender internationalt avanceret udstyr og råvarer af høj kvalitet, kontrollerer strengt alle produktionsled og er forpligtet til at levere pipeline-produkter med fremragende ydeevne og udsøgt udseende.

Virksomheden bruger det mest avancerede produktionsudstyr og materialer af høj kvalitet, herunder japanske Sekisui og amerikanske Lubrizol. "ZHEYI" kombinerer perfekt udsøgt produktionsteknologi med professionel ledelse, og hvert produkt gennemgår streng kvalitetskontrol - fra produktion, inspektion til endelig levering, hvilket sikrer den perfekte kombination af udseende og funktion.
Præcisionspræstationstest

Hos ZHEYI er hvert produkt omhyggeligt fremstillet, ikke kun med fokus på udsøgt æstetisk design, men også altid med fokus på fremragende iboende kvalitet. Strenge ydeevnetests sikrer, at produktet kan opretholde stabilitet og holdbarhed selv under barske forhold.:

● Densitetsprøvning: Måler materialedensitet for at sikre ensartethed og stabilitet af strukturer.
● Vicat blødgøringstemperaturtest: evaluerer blødgøringsgraden af materialer under høje temperaturforhold for at sikre produktets evne til at modstå deformation i forskellige miljøer.
● Ovntest: simulerer langvarig varmebestandighed og verificerer produktets evne til at modstå høje temperaturer i lang tid.
● Hydrostatisk test: Evaluer rørenes styrke under høje trykforhold for at sikre produktets sikkerhed og pålidelighed.
● Slagtest med faldhammer: Test produktets slagfasthed under transport, installation og daglig brug.

SCH8O/DIN UPVC/CPVC Ⅰ Kugleventil Branchekendskab

Sådan vælger du korrekt UPVC/CPVC Type I kugleventil ? Guide til nøgleparametre og matchende arbejdstilstand

UPVC (uplastificeret polyvinylchlorid) og CPVC (chloreret polyvinylchlorid) Type I kugleventiler er meget udbredt i mange industrier på grund af deres fremragende korrosionsbestandighed, lette vægt og omkostningsfordele. Korrekt valg kræver en kombination af medieegenskaber, arbejdsforhold og branchespecifikationer. Følgende er vigtige udvælgelsespunkter og typiske forslag til matchende brancheapplikationer:

1. Mediekompatibilitet: kemisk korrosionsbestandighed matching
UPVC: Velegnet til svag syre, svag alkali og normal temperatur (≤60°C) vandmedier, såsom drikkevand, industriel vandbehandling osv.
CPVC: Højere temperaturbestandighed (≤90°C), stærk syre-, stærk alkali- og organisk opløsningsmiddelbestandighed, velegnet til ætsning af væske i den elektroniske halvlederindustri, surt og alkalisk spildevand i solcelleindustrien og andre ætsende væsker.

2. Tryk- og temperaturklassificering
Kugleventiler af UPVC/CPVC I-typen er normalt egnede til lavtryk (PN10~PN16), og CPVC-materialer bør foretrækkes til høje temperaturforhold. For eksempel:
UPVC kan bruges til hjælpeanlæg til rent vand (lav temperatur og lavt tryk) på atomkraftværker;
CPVC bør bruges til højtemperaturbejdselinjer i metallurgiindustrien, og langsigtet termisk stabilitet bør verificeres.

3. Særlige branchekrav
Medicin og sikkert drikkevand: skal overholde FDA- eller NSF-certificering for at sikre, at materialerne er giftfrie og ikke-udfældede.
Industrielt spildevand: når det indeholder tungmetaller eller højt saltholdige medier, skal den kemiske modstand af ventilsædets tætningsmateriale (såsom EPDM) verificeres.
Fotovoltaisk: involverer ofte stærkt ætsende medier såsom flussyre (HF), og kombinationen af CPVC ventilhus PTFE tætning er mere pålidelig.

4. Strukturelt design og installationsmiljø
Til ætsende gasmiljøer (såsom udstødningsgasbehandling i elektroniske halvlederanlæg) anbefales det at bruge et helt lukket ventilhus for at undgå eksponering af metaldele.
Til hyppigt åbnede og lukkede arbejdsforhold (såsom tilbageskylningsrørledninger i vandbehandlingssystemer) bør et design med lavt drejningsmoment vælges for at forlænge levetiden.

5. Certificering og standarder
Drikkevandsindustrien skal overholde NSF/ANSI 61, og hjælpesystemerne til atomkraftværker skal opfylde ASME NQA-1 kvalitetskontrol.
