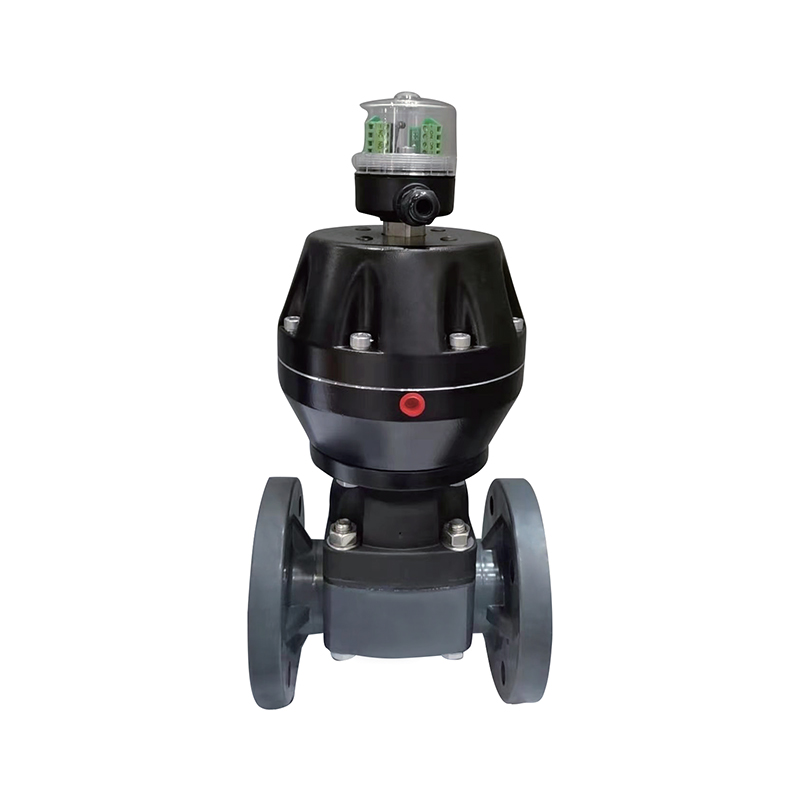

SCH8O/DIN Pneumatisk UPVC Flangemembranventil

Den pneumatiske UPVC-flangemembranventil er konstrueret af UPVC-materiale, som er modstandsdygtig over for stærke syrer og baser og ikke ruster eller kalker, hvilket gør den velegnet til håndtering af forskellige ætsende medier. Ventilhuset har en kompakt struktur, er let og er let at installere og vedligeholde, hvilket reducerer belastningen på rørsystemet. Membranstrukturen sikrer en tæt forsegling, forhindrer effektivt medielækage og sikrer systemets sikre og stabile drift. Pneumatisk styring muliggør hurtig skift, responsiv betjening og nem fjernbetjening og automatisering. Materialet overholder nationale hygiejnestandarder, hvilket gør det velegnet til fødevarer og farmaceutiske applikationer, der kræver høje hygiejnestandarder.

Kontakt os

Tidligere：SCH8O/DIN UPVC/CPVC Labcock Kugleventil
Næste：SCH8O/DIN pneumatisk UPVC dobbeltdrevet membranventil

parameter anvendelse Tekniske standarder

Det vedtager et korrosionsbestandigt ventilhus og korrosionsbestandigt membran, ingen pakdåsestruktur, droslingselementet er elastisk membran, og ventillegemets strømningskanal er glat. Derfor har den pneumatiske membranmembran-ventil fordelene ved lav belastning, stort flow, ingen ekstern lækage, bekvemmelighed, pålidelighed og brand- og eksplosionsforebyggelse. Det er bredt anvendeligt til svag syre, svag alkali, svag korrosion, høj viskositet, indeholdende partikler og flowregulering med fibre og giftige og ikke-forurenende medier.

NEJ	Navn	Materiale
1	Krop	UPVC
2	Dæk	UPVC
3	Diafragma	EPDM F46
4	disk	UPVC
5	Cylinder	Aluminiumslegering
6	Stængelpel	Aluminiumslegering
7	Stem	Rustfrit stål 304/45#
8	Tilslutningstilstand	Flange

STØRRELSE/NOM.			dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225
			(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)
			(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	480	(8")
DIN ANSI JIS	L		125	135	145	150	180	210	250	300	350	400	280	570
	D		95	105	115	135	145	160	180	195	215	245	240	335
	D1	HG	65	75	85	100	110	125	145	160	180	210	240	295
		JIS	70	75	90		105	120	140	150	175	210	240	290
		DIN	65	75	85		110	125	145	160	180	210	240	295
		ANSI	60	70	80		100	120	140	152	190	216	8	298
	n		4	4	4	4	4	4	4	8	8	8	23	8
	Φd		14	14	14	18	18	18	18	18	18	18	370	23
	A		110	110	110	140	170	170	200	230	260	310		490
	H		15	220	225	240	285	307	327	390	470	637
	Ventilvægt (KG)		2	2.3	2.5	3	5	8	13	16	24	30

SCH80 / DIN · PNEUMATISK · FLANGES

Pneumatisk UPVC-flangemembranventil

Overløbstype · Pakningsfri · Flange DIN PN10 · PN10 klassificeret

SCH8O/DIN pneumatisk UPVC-flangemembranventil er en pneumatisk betjent afspærringsventil til industrielle rørledninger, der håndterer ætsende væsker, ultrarent vand og spildevand. Kroppen er uplastificeret polyvinylchlorid med integreret flangede ender boret til DIN PN10, hvilket muliggør direkte boltning til standard flangerør uden adaptere. En fleksibel membran fastspændt mellem krop og motorhjelm danner den eneste bevægelige barriere, så procesmediet ikke kommer i kontakt med stammen, aktuatoren eller atmosfæren. Fordi der ikke er nogen dynamisk spindeltætning, fjerner designet pakningslækageveje. Overløbsgeometrien giver en lige gennemstrømningsbane, når den er åben og lukker positivt mod suspenderede faste stoffer. Ventilen leveres til OEM-integration, EPC-indkøb og anlægsautomatiseringsprojekter, der kræver termoplastisk isolering med flange med pneumatisk aktivering.

DN15-DN100 Nominel størrelse

PN10 Trykklasse

0-60°C UPVC service

4-6 bar Lufttilførsel

Integral flanget krop

Flanger er støbt som en del af kroppen i stedet for gevind på. Dette fjerner en gevindsamling fra trykgrænsen og matcher DIN PN10-boring direkte.

Pakningsløs forsegling

Membranen adskiller medier fra spindel og aktuator. Der findes ingen pakdåse, så kontrol af flygtig emission afhænger af membranen snarere end af justering af pakning.

Tørstoftolerance

Overløbslukning presser membranen mod et hævet sæde i stedet for at fange partikler i et snævert mellemrum, så suspenderede faste stoffer forhindrer slukning.

Udskiftelig membran

Membranen er en servicesliddel. Den udskiftes ved at fjerne motorhjelmen, mens kroppen forbliver boltet i ledningen, hvilket begrænser nedlukningen til ledningsisolering.

Ventilkonstruktion

Kropsmateriale UPVC, ASTM D1784

Kropstype Overløbstype, lige igennem

Afslut forbindelse Integreret flange, DIN PN10, DIN 2501

Ansigt til ansigt DIN EN 558 serie 1

Membran muligheder EPDM · PTFE-belagt EPDM · FKM

Design reference DIN EN 16139 · ISO 21787

Aktivering og kontrol

Aktuator type Pneumatisk, stempel- eller membrantype

Lufttilførsel 4-6 bar, filtered and dry

Funktion Normalt lukket · Normalt åben · Dobbeltvirkende

Kontrolgrænseflade Magnetventil, 3/2 eller 5/2 vejs

Feedback Positionsendestopkontakter valgfri

Tilbehør Luftfilterregulator · Manuel tilsidesættelse

Diafragmaa Selection Matrix

Diaphragm Medieegnethed Temp loft Reference for cyklusliv

EPDM Syrer, baser, salte, drikkevand, spildevand 60°C Høj

PTFE-belagt EPDM Stærke syrer, opløsningsmidler, højrent medier 60°C Moderat

FKM Oxidationsmidler, kulbrinter, klorerede medier 60°C Moderat

Valg af membran skal bekræftes i forhold til procesmedium, koncentration og driftstemperatur før ordrefrigivelse. UPVC kropsloftet styrer samlingsvurderingen.

Branchedækning og procesmedier

Kemi og metallurgi Syre- og alkalioverførsel, doseringsledninger, bejdsekredsløb, reagensføde

Solcelle og litium Ætsebadscirkulation, elektrolytoverførsel, brine og reagenshåndtering

Nuklear & Power Auxiliary Hjælpekølekredsløb, demineraliseret vand, kemikalieinjektionsledninger

Elektronisk halvleder Ultrarent vanddistribution, elektronisk vand, våd bænkforsyning

Fødevarer og lægemidler Drikkevand, renset vand, CIP-forsyning og retursløjfer

Bil- og industrivand Delevask, malingcirkulation, industriel spildevandsneutralisering

Idriftsættelseskrav

Bekræft flangeboremønster, nominel størrelse og membranmateriale mod rørledningens isometriske før leveringsfrigivelse.
Brug helsidepakninger på begge flangeflader og tilspænd bolte i et krydsmønster til den angivne værdi for den specifikke nominelle størrelse.
Kontroller lufttilførselstrykket ved aktuatorindløbet under strømningsforhold; det angivne område er 4–6 bar ved ventilen.
Installer med ventilspindlen lodret, hvor det er muligt, og bekræft overløbsretningen i forhold til strømningsretningen.
Gennemfør et helt åbent-luk-slag pneumatisk og bekræft, at fejlpositionen matcher anlæggets sikkerhedskrav.
Notér membraninstallationsdatoen på vedligeholdelsesmærket for sporing af cyklus-levetid.

Anvendelsesgrænser

UPVC kropsserviceloft er 60°C. Overskrid ikke denne værdi, selv hvor en membranklassificering forekommer højere.
Trykklassificering er PN10 ved omgivelsestemperatur; nedsætte i henhold til den offentliggjorte tryk-temperatur-kurve.
Ikke beregnet til dampservice eller til hurtig termisk cykling.
Må ikke bruges sammen med koncentrerede oxiderende syrer såsom salpetersyre over 15 % i et UPVC-legeme.
Lufttilførsel must be dry and oil-free where FKM diaphragms are fitted; lubricated air may affect diaphragm life.
Flangeboltens drejningsmoment over den specificerede værdi kan revne termoplastlegemet, især ved DN80 og derover.
Udendørs installation kræver UV-stabilisering af kroppen eller en ekstern beskyttende belægning.

Indkøb og tekniske spørgsmål

Hvilken flangestandard bruges på denne ventil?

Kroppen leveres med integrerede flanger boret efter DIN 2501 PN10. Dette dækker den fælles europæiske og metriske rørstandard. Bekræft den matchende flangestandard på den eksisterende linje før ordrefrigivelse; ANSI-boring er ikke standard på denne konfiguration og vil kræve et separat arrangement.

Hvilke oplysninger kræves for at afgive et tilbud?

Angiv nominel størrelse, membranmateriale, lufttilførselstryk, påkrævet fejlposition, procesmedium og koncentration, driftstemperatur og den tilhørende flangestandard. Mængde og leveringsplan er påkrævet for kommerciel vurdering. Hvor ventilen erstatter en eksisterende enhed, skal den aktuelle ventils face-to-face dimension og boltcirkel angives.

Hvor ofte skal membranen udskiftes?

Udskiftningsintervaller afhænger af cyklusfrekvens, medieaggressivitet og driftstemperatur. Ved kontinuerlig kemikaliedosering indstilles et planlagt udskiftningsinterval ud fra data om cykluslevetid for den specifikke membranforbindelse. Membranen skal inspiceres ved hvert planlagt vedligeholdelsesvindue uanset cyklusantal og udskiftes, hvis der er synlig deformation, hævelse eller tab af tætning ved overløbet.

Leveres der materiale og testcertifikater?

Overensstemmelsescertifikater med reference til DIN EN 16139, ISO 21787 og ASTM D1784 udstedes som standard. Materialerapporter på batchniveau, skal- og tætningstestregistreringer og testark for aktuatorfunktioner er tilgængelige på anmodning for projektdokumentationspakker.

Kan ventilen leveres til gylle eller faststofbærende medier?

Membrandesignet af overløbstypen tolererer suspenderede faste stoffer bedre end kugle- eller sommerfugledesigns, fordi lukningen ikke afhænger af et sæde med tæt frigang. Slibende faste stoffer fremskynder slid på membranen, så en forstærket blanding og et kortere planlagt udskiftningsinterval bør specificeres. Kontakt fabrikken med partikelstørrelsesfordeling og faststofkoncentration for en specifik anbefaling.

Selskab

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group ja Kina SCH8O/DIN Pneumatisk UPVC Flangemembranventil Til fødevareindustri/bil/elektronisk leverandør og specialfremstillet SCH8O/DIN Pneumatisk UPVC Flangemembranventil Til fødevareindustri/bil/elektronisk fabrik. Vi blev grundlagt i 2007 med fokus på forskning og udvikling, fremstilling, salg og service af CPVC- og UPVC-industrielle rør. Virksomheden har opnået en række certificeringer, herunder produktionslicens for specialudstyr, hygiejnelicens for vandrelaterede produkter i Zhejiang-provinsen, IS09001-certificering for kvalitetsstyringssystem, IS014001-certificering for miljøstyringssystem og IS045001-certificering for arbejdsmiljø- og sikkerhedsstyringssystem. Virksomheden har mere end 50 uafhængige immaterielle rettigheder og selvbetjente import- og eksportrettigheder. For at kunne tilbyde diversificerede produkter og bedre service har virksomheden introduceret avanceret teknologi, værktøjsudstyr og unikke råmaterialer og styringssystemer fra Tyskland og USA. Gennem årene er vores produkter blevet meget anvendt til rørledningstransport af syre- og alkalivæsker, ultrarent vand, drikkevand, rent vand af elektronisk kvalitet og industrielt spildevand inden for kemiske, metallurgiske, solcelle-, atomkraft-, lithiumbatteri-, elektroniske halvleder-, fødevare-, medicin-, bil-, industriel vandbehandling og andre industrier. I øjeblikket har ZHEYI Group etableret mere end 30 salgsselskaber over hele landet, og alle slags produkter eksporteres til Europa, Amerika, Sydøstasien og andre lande og regioner og er dybt foretrukket af indenlandske og udenlandske kunder.

Æresbevis

Nyheder

UPVC- og CPVC-ventiler: Bedre flowkontrol i kemiske behand...
Nov 03,2026
Det første tegn på, at en kemisk linje mister kontrollen, er sjældent et sprængt rør. Det er en ventil, der stadig drejer, men ikke længere lukker, eller et håndtag, der nu skal have to hænder til at bevæge sig...
Lær mere
Hvordan CPVC-fittings-producenter sikrer kvalitet: Proces-...
Oct 30,2026
En fitting med chloreret polyvinylchlorid (CPVC), der består en visuel kontrol, kan stadig svigte på den første varme kemiske linje, hvis forbindelsen blev nedbrudt under støbning, hvis fatningsdybden er under mini...
Lær mere
Gevind vs Socket Schedule 80 CPVC-fittings: Hvilket led vi...
Oct 28,2026
Ge eller sokkel: Til måder at tilslutte sig Schedule 80 CPVC Spørgsmålet dukker normalt op, efter at rørspecifikationen allerede er indstillet. En anlægsingeniør eller vedligeholdelsessupervisor vælger Schedu...
Lær mere

Skriv en besked

Streng kvalitetskontrol

ZHEYI Group overholder princippet om "kvalitet først", anvender internationalt avanceret udstyr og råvarer af høj kvalitet, kontrollerer strengt alle produktionsled og er forpligtet til at levere pipeline-produkter med fremragende ydeevne og udsøgt udseende.

Virksomheden bruger det mest avancerede produktionsudstyr og materialer af høj kvalitet, herunder japanske Sekisui og amerikanske Lubrizol. "ZHEYI" kombinerer perfekt udsøgt produktionsteknologi med professionel ledelse, og hvert produkt gennemgår streng kvalitetskontrol - fra produktion, inspektion til endelig levering, hvilket sikrer den perfekte kombination af udseende og funktion.
Præcisionspræstationstest

Hos ZHEYI er hvert produkt omhyggeligt fremstillet, ikke kun med fokus på udsøgt æstetisk design, men også altid med fokus på fremragende iboende kvalitet. Strenge ydeevnetests sikrer, at produktet kan opretholde stabilitet og holdbarhed selv under barske forhold.:

● Densitetsprøvning: Måler materialedensitet for at sikre ensartethed og stabilitet af strukturer.
● Vicat blødgøringstemperaturtest: evaluerer blødgøringsgraden af materialer under høje temperaturforhold for at sikre produktets evne til at modstå deformation i forskellige miljøer.
● Ovntest: simulerer langvarig varmebestandighed og verificerer produktets evne til at modstå høje temperaturer i lang tid.
● Hydrostatisk test: Evaluer rørenes styrke under høje trykforhold for at sikre produktets sikkerhed og pålidelighed.
● Slagtest med faldhammer: Test produktets slagfasthed under transport, installation og daglig brug.

SCH8O/DIN Pneumatisk UPVC Flangemembranventil Branchekendskab

Pneumatisk UPVC flangemembranventil vs. andre ventiler: Væskestyringsfordele i nøgleindustrier

I industrielle væskekontrolsystemer har pneumatiske UPVC-flangemembranventiler vist betydelige fordele på mange nøgleområder på grund af deres unikke struktur og materialeegenskaber, især i korrosive medier, høje renhedskrav og barske arbejdsforhold. I modsætning hertil kan traditionelle ventiler (såsom kugleventiler, spjældventiler, skydeventiler osv.) have mangler med hensyn til tætning, korrosionsbestandighed eller vedligeholdelsesomkostninger. Følgende er en sammenligning af dets kernefordele og anvendelser i forskellige industrier:

1. Sikkert drikkevand og drikkevand
Fordele: UPVC-materiale er ikke-giftigt og opfylder hygiejnestandarder. Membrandesignet forhindrer kontakt mellem mediet og metaldelene for at undgå sekundær forurening.

Sammenligning: Metalventiler er tilbøjelige til at ruste, fluorforede ventiler er dyre, og UPVC-membranventiler er både økonomiske og sikre.

2. Metallurgi
Fordele: Modstandsdygtig over for syrer, baser og ætsende kemiske medier (såsom galvaniseringsvæsker og bejdsespildevand) er UPVC-ventilhusets korrosionsbestandighed langt bedre end almindelige kulstålventiler.
Sammenligning: Kugleventilsædet slides let af partikler, og membranventilen har en dødvinkelstruktur, der kan tolerere væsker, der indeholder urenheder.

3. Fotovoltaisk og elektronisk halvleder
Fordele: Væskekontrol med ultrahøj renhed, ingen risiko for metalionudfældning og pneumatisk drev for at undgå forurening af smøreolie.
Sammenligning: Sommerfugleventiler har dårlig tætningsevne, og UPVC-membranventiler er mere velegnede til ultrarent vand og kemikalieafgivelsessystemer.

4. Atomkraft
Fordele: Strenge krav til anti-lækage, membranventilens dobbeltlags tætningsstruktur kan klare radioaktive medier, og UPVC er modstandsdygtig over for ældning af stråling.
Sammenligning: Portventilpakning er tilbøjelig til lækage, og membranventiler er sikrere at vedligeholde.

5. Medicin
Fordele: Opfylder GMP-standarder, den indvendige væg af ventilhuset er glat og fri for rester og er velegnet til sterile væsker (såsom flydende medicin, vand til injektion).
Sammenligning: Traditionelle ventiler har mange døde vinkler til rengøring, og membranventiler kan renses online med CIP/SIP.

6. Industriel vandbehandling og spildevand
Fordele: Modstandsdygtig over for stærke oxidanter som klor og ozon, flangeforbindelse sikrer tætning under højtryksforhold, velegnet til spildevandsbehandling og RO-systemer.
Sammenligning: Sommerfugleventiler er almindeligt anvendt i lavtryk og høj flow, men membranventiler har længere levetid i korrosive medier.

Sammenfatning af kernefordele
Nul lækage: Membrandesignet isolerer fuldstændigt mediet og ventilstammen for at eliminere risikoen for lækage.
Kongen af korrosionsbestandighed: UPVC-ventilhus er mere pålideligt end metalventiler i syre-, alkali- og saltmiljøer.
Lav vedligeholdelse: Ingen kompleks mekanisk struktur, kun membranen skal udskiftes regelmæssigt for at reducere omkostningerne ved nedetid.
Rent og sikkert: Ingen forurening, ingen døde hjørner, opfylder høje krav til renhed og sanitet.
