specialfremstillet SCH8O/DIN UPVC/CPVC Labcock Kugleventil Til fødevareindustri/bil/elektronisk

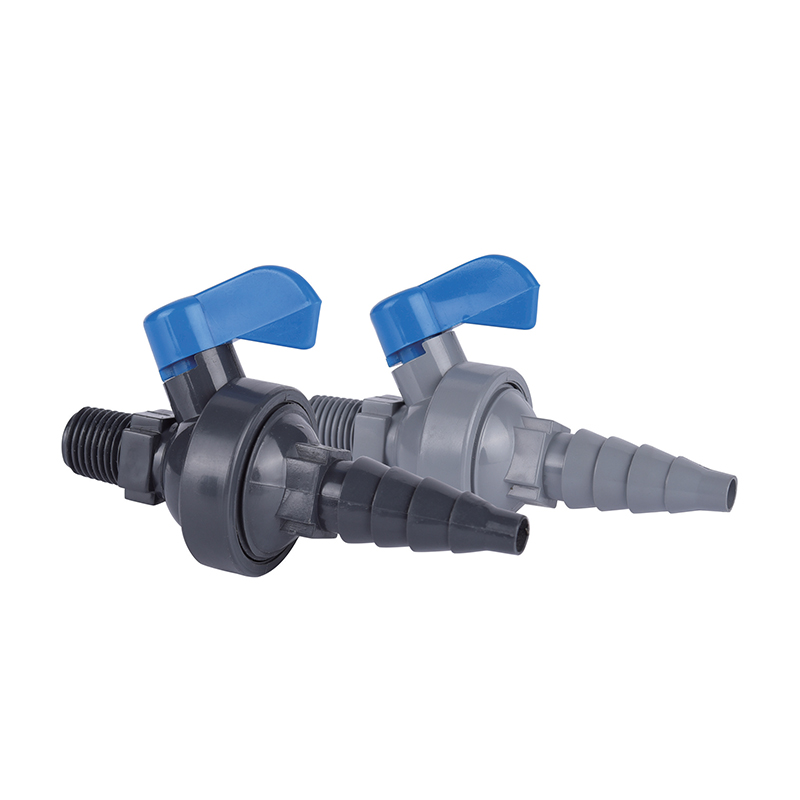

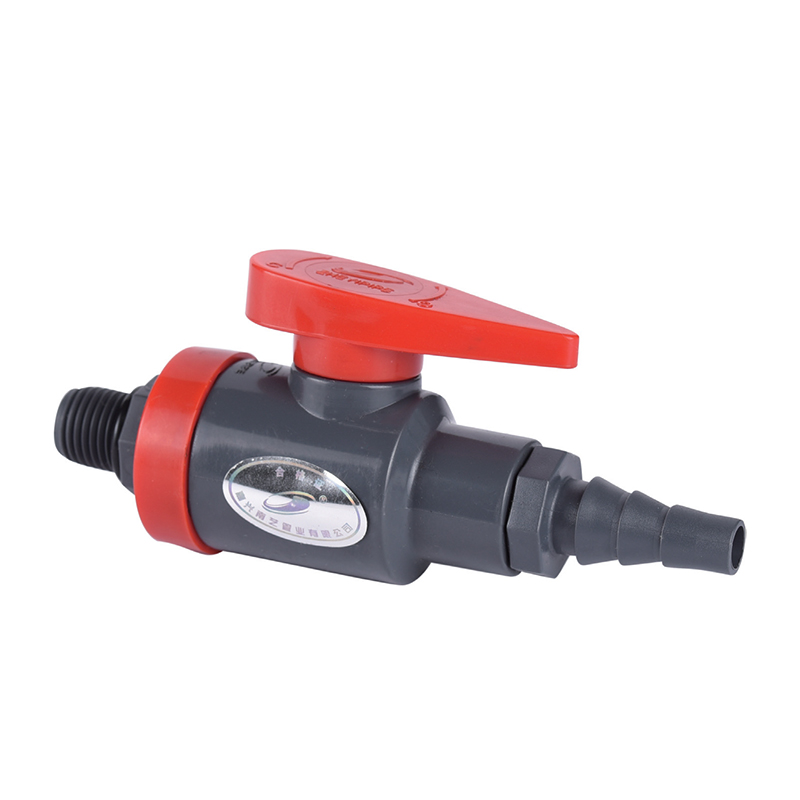

SCH8O/DIN UPVC/CPVC Labcock Kugleventil

SCH8O/DIN UPVC/CPVC Labcock Kugleventil

Labcock kugleventilen er en højtydende ventil, der er meget udbredt i industrier som olie, kemikalier, strøm og vandbehandling. Dens kernekomponent er en roterbar kugle, der styrer væskestrømmen ved at justere dens vinkel.

Ventilens tætningsflade gennemgår en særlig behandling for at bevare tætningsydelsen selv efter længere tids brug, hvilket reducerer risikoen for lækage. Den er velegnet til forskellige flydende medier, herunder vand, olie og gasser.

Kontakt os
  • SCH8O/DIN UPVC/CPVC Labcock Kugleventil
  • SCH8O/DIN UPVC/CPVC Labcock Kugleventil
Tidligere：Intet tidligere produkt
Næste：SCH8O/DIN Pneumatisk UPVC Flangemembranventil
parameter anvendelse Tekniske standarder
SCH80 / DIN · LABCOCK · KOMPAKT ISOLERING
UPVC / CPVC Labcock kugleventil
Panelmontering · Kompakt krop · Fuld port · PTFE-sæde
SCH80/DIN UPVC/CPVC Labcock-kugleventilen er en kompakt kvart-drejnings isoleringsventil til væskeledninger med lille boring i laboratorie-, instrumenterings- og prøveudtagningskredsløb. Kroppen er støbt i UPVC eller CPVC til ASTM SCH80 og DIN dimensionelle standarder, og kuglen med fuld port giver uhindret flow ved den nominelle boring. Et PTFE-sædesæt giver afspærring mod syrer, baser, salte og vand med høj renhed. Den kompakte krop accepterer panelmontering, så ventilen kan fastgøres gennem et instrumentpanel eller udstyrsvæg med håndtaget og udløbet tilgængeligt forfra. Konfigurationer med gevind og slange-modhager dækker rør og små rørforbindelser. Ventilen leveres til OEM-udstyrsbygninger, laboratoriemontering, prøveudtagningsskinner og pilotanlægskonstruktion.
DN8-DN25 Nominel boring
PN10 Trykklasse
0-93°C CPVC service
Panelmontering Fastgørelsesmetode
Kompakt installation
Reduceret kropslængde og håndtagsfejning muliggør tæt ventilgruppering på manifolder, prøveudtagningspaneler og udstyrsfronter, hvor standard kugleventiler ikke passer.
Panelfastsættelse
Kroppen accepterer en panelmonteret fastgørelse, så ventilen kan fastgøres gennem en instrumentpanelvæg med håndtaget og udløbet på operatørsiden.
Fuld portboring
Kugleboringen matcher den nominelle linjestørrelse, så prøveudtagnings- og doseringsledninger med lille boring påfører sig ikke det tryktab, der er typisk for laboratorieventiler med reduceret port.
Materialevalg
UPVC dækker generel kemikalieafgift til 60°C. CPVC udvider den samme kompakte ventil til 93°C service til varme ætsende og højrente medier.
Ventilkonstruktion
Kropsmateriale UPVC · CPVC
Kuglemateriale Forkromet messing · Solid CPVC
Sædemateriale PTFE
Afslut forbindelser Gevind · Slangemodhage · Muffe
Håndtag Håndtag, 90° vandring
Design reference ASTM D2467 · DIN 8061/8062
Driftskonvolut
UPVC loft 60°C
CPVC loft 93°C
Trykklassificering PN10 ved omgivelsestemperatur
Mediets pH-område UPVC 2–12 · CPVC 1–14
Vakuum service 0,5 bar absolut ved 20°C
Flowkarakteristik Fuld port, lavt tryktab
Ansøgningskontekster
01
Laboratorie og analytisk
Reagensledninger, prøvehaner, drænpunkter og bordmonterede væskekredsløb, hvor kompakt isolering er påkrævet.
02
Instrumentering og prøveudtagning
Analyzerfødeledninger, prøveudtagningsslæder og panelmonterede instrumentløkker, der kræver positiv isolering ved lille boring.
03
Kemisk og farmaceutisk
Doseringslinjer, pilotanlægskredsløb og CIP-forsyningsgrene, der håndterer syrer, baser og renset vand.
04
Elektronik og ultrarent vand
Ultrarent vandgrene, forsyningspunkter til våde bænke og elektroniske vandprøveledninger.
05
Solcelle og lithium
Ætsemiddel- og elektrolytprøvepunkter, reagenstilførsel med lille boring og pilotledningsisolering.
06
Vandbehandling og biler
Spildevandsprøveudtagningshaner, kølevandsgrene, delevaskekredsløb og målelinjeinstrumentering.
Installation og håndtering
  • Bekræft endeforbindelsestype og nominel boring i forhold til slange- eller rørskemaet før samling.
  • Påfør kun PTFE-tape på hangevind, og lad de første to gevind være fri for at undgå, at tape trænger ind i flowbanen.
  • Spænd gevindsamlingerne med hånden, og fremfør derefter ikke mere end en til to omgange med en stropnøgle.
  • Ved panelmontering skal paneltykkelse og udskæringsdimensioner kontrolleres i forhold til kroppens fastgørelsesmål.
  • Betjen håndtaget gennem dets fulde 90° vandring, før du trykker for at bekræfte, at kuglen roterer frit.
  • Mærk ventilens åbne og lukkede positioner på panelinstallationer, hvor håndtagets hak ikke er synlig.
Grænser og forholdsregler
  • UPVC serviceloft er 60°C; CPVC-loftet er 93°C. Overskrid ikke grænsen for kropsmateriale.
  • Trykklassificering is PN10 at ambient temperature and derates with temperature per the published curve.
  • Ikke beregnet til dampservice, hurtig termisk cykling eller gasformige medier over 2 bar.
  • Brug ikke CPVC-legemer med koncentrerede oxiderende syrer såsom salpetersyre over 15 %.
  • Undgå at bruge håndtaget som håndtag til rørjustering; drejningsmoment påført gennem håndtaget kan beskadige spindeltætningen.
  • Beskyt kroppen mod langvarig UV-eksponering, når den er installeret udendørs eller under ovenlys.
  • Påfør ikke petroleumsbaserede smøremidler på PTFE-sæder eller spindeltætninger.
Tekniske og indkøbsspørgsmål
Hvilke endeforbindelser er tilgængelige?
Gevindede ender, slangemodhageender og opløsningsmiddelfatningsender er tilgængelige afhængigt af nominel boring. Gevindede ender passer til små rør- og instrumentfittings, slangemodhager passer til fleksible rør i laboratoriekredsløb, og muffeender passer til opløsningsmiddelsvejsede små rør. Angiv forbindelsestype og standard på forespørgslen.
Hvordan er panelmonteringsdimensionen angivet?
Angiv paneltykkelsen og den nødvendige udskæringsdiameter eller fastgørelsesgevind. Ventilhusets fastgørelsesdimension og den maksimale paneltykkelse, den kan rumme, er bekræftet på ordrebekræftelsen, så panelet kan bores, inden ventilen ankommer på stedet.
Er ventilen egnet til prøvetagning?
Ja. Den fuld-ports boring og det kompakte hus gør ventilen velegnet til prøveudtag og analysatorfødeledninger. For høj renhedsprøvetagning skal du specificere CPVC-legeme med PTFE-sæder og bekræfte, at slutforbindelsestypen ikke introducerer dødvolumen ved tappunktet.
Hvilke certifikater følger med forsendelsen?
Overensstemmelsescertifikater med reference til ASTM D2467 og DIN 8061/8062 udstedes som standard. Batchmaterialerapporter og tryktestregistreringer er tilgængelige på anmodning for projektdokumentationspakker. Certifikater for FDA-kompatible kvaliteter er tilgængelige, hvor UPVC-legemet er specificeret til drikkevand eller fødevarekontakt.
Hvad er den anbefalede reservepolitik for panelinstallationer?
Til panelbygninger skal du holde en reserveventil pr. ti installerede enheder af hver boring og materialekombination, plus et lille lager af PTFE-sædesæt. Fordi ventilen er kompakt og lav pris i forhold til panelenheden, er reservedele på enhedsniveau sædvanligvis mere praktiske end udskiftning af feltsæder på små borestørrelser.
Leveres til OEM-udstyrsbygninger, laboratoriemontering, samling af prøveudtagningsskinner og pilotanlægskonstruktion på tværs af kemiske, metallurgiske, fotovoltaiske, nukleare, lithium-, elektroniske halvledere, fødevarer, farmaceutiske produkter, bilindustrien og industriel vandbehandlingssektorer. Mediedækning omfatter sure og alkaliske væsker, ultrarent vand, drikkevand, vand af elektronisk kvalitet og industrielt spildevand.
ASTM D2467 DIN 8061/8062 PN10 Fuld port Panelmontering PTFE siddende
Anbefalede produkter
Selskab
Zheyi Pipeline (Wuhan) Co., Ltd.
Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group ja Kina SCH8O/DIN UPVC/CPVC Labcock Kugleventil Til fødevareindustri/bil/elektronisk leverandør og specialfremstillet SCH8O/DIN UPVC/CPVC Labcock Kugleventil Til fødevareindustri/bil/elektronisk fabrik. Vi blev grundlagt i 2007 med fokus på forskning og udvikling, fremstilling, salg og service af CPVC- og UPVC-industrielle rør. Virksomheden har opnået en række certificeringer, herunder produktionslicens for specialudstyr, hygiejnelicens for vandrelaterede produkter i Zhejiang-provinsen, IS09001-certificering for kvalitetsstyringssystem, IS014001-certificering for miljøstyringssystem og IS045001-certificering for arbejdsmiljø- og sikkerhedsstyringssystem. Virksomheden har mere end 50 uafhængige immaterielle rettigheder og selvbetjente import- og eksportrettigheder. For at kunne tilbyde diversificerede produkter og bedre service har virksomheden introduceret avanceret teknologi, værktøjsudstyr og unikke råmaterialer og styringssystemer fra Tyskland og USA. Gennem årene er vores produkter blevet meget anvendt til rørledningstransport af syre- og alkalivæsker, ultrarent vand, drikkevand, rent vand af elektronisk kvalitet og industrielt spildevand inden for kemiske, metallurgiske, solcelle-, atomkraft-, lithiumbatteri-, elektroniske halvleder-, fødevare-, medicin-, bil-, industriel vandbehandling og andre industrier. I øjeblikket har ZHEYI Group etableret mere end 30 salgsselskaber over hele landet, og alle slags produkter eksporteres til Europa, Amerika, Sydøstasien og andre lande og regioner og er dybt foretrukket af indenlandske og udenlandske kunder.

Æresbevis
  • ISO 9001: 2015
  • ISO 14001: 2015
  • ISO 45001: 2018
  • ISO 45001: 2018
  • ISO: 45001-2018 da
  • National High-Tech Enterprise
  • Certifikat
  • Certifikat
Nyheder
Skriv en besked
  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Streng kvalitetskontrol

    ZHEYI Group overholder princippet om "kvalitet først", anvender internationalt avanceret udstyr og råvarer af høj kvalitet, kontrollerer strengt alle produktionsled og er forpligtet til at levere pipeline-produkter med fremragende ydeevne og udsøgt udseende.

    Virksomheden bruger det mest avancerede produktionsudstyr og materialer af høj kvalitet, herunder japanske Sekisui og amerikanske Lubrizol. "ZHEYI" kombinerer perfekt udsøgt produktionsteknologi med professionel ledelse, og hvert produkt gennemgår streng kvalitetskontrol - fra produktion, inspektion til endelig levering, hvilket sikrer den perfekte kombination af udseende og funktion.

  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Præcisionspræstationstest
    Hos ZHEYI er hvert produkt omhyggeligt fremstillet, ikke kun med fokus på udsøgt æstetisk design, men også altid med fokus på fremragende iboende kvalitet. Strenge ydeevnetests sikrer, at produktet kan opretholde stabilitet og holdbarhed selv under barske forhold.:

    ● Densitetsprøvning: Måler materialedensitet for at sikre ensartethed og stabilitet af strukturer.
    ● Vicat blødgøringstemperaturtest: evaluerer blødgøringsgraden af materialer under høje temperaturforhold for at sikre produktets evne til at modstå deformation i forskellige miljøer.
    ● Ovntest: simulerer langvarig varmebestandighed og verificerer produktets evne til at modstå høje temperaturer i lang tid.
    ● Hydrostatisk test: Evaluer rørenes styrke under høje trykforhold for at sikre produktets sikkerhed og pålidelighed.
    ● Slagtest med faldhammer: Test produktets slagfasthed under transport, installation og daglig brug.

SCH8O/DIN UPVC/CPVC Labcock Kugleventil Branchekendskab

Udvælgelses- og ansøgningsvejledning af Labbock kugleventil i industrielt rørsystem

I industrielle rørsystemer er Labbock kugleventil meget udbredt i mange nøgleindustrier på grund af dens pålidelige tætning, korrosionsbestandighed og lange levetid. Forskellige arbejdsforhold har forskellige krav til kugleventilernes materiale, trykniveau og tætningsevne. Følgende er udvælgelsespunkter og anvendelsesscenarieanalyse af Labbock kugleventil i flere industrier:

1. Sikkert drikkevand og drikkevand
Udvælgelseskrav: Brug fødevaregodkendt rustfrit stål (såsom SS316) eller EPDM-tætninger for at sikre ingen tungmetaludfældning og opfylde hygiejnestandarder (såsom FDA, WRAS).
Anvendelsesscenarier: Kommunalt vandforsyningsnet, vandbehandlingsanlæg, drikkevandsforsyningssystem, der kræver nul lækage for at forhindre forurening.

2. Metallurgi industri
Udvælgelseskrav: Høj temperaturbestandighed, slidstyrke, ventilhusmateriale er normalt kulstofstål eller legeret stål, og tætninger er metalhårde tætninger eller PTFE for at tilpasse sig højstøv og højkorrosionsmedier (såsom gylle, højtemperaturrøggas).
Anvendelsesscenarier: højovnskølesystem, stålvalseproduktionslinje, smelteværkets ætsende væskekontrol.

3. Solcelleindustrien
Udvalgskrav: høj renhed, lav partikelforurening, ventilhuset er lavet af ultrarent rustfrit stål (SS316L), og tætningsmaterialet er PTFE eller perfluorethergummi (FFKM) for at forhindre forurening af siliciummateriale.
Anvendelsesscenarier: polysiliciumproduktion, kemisk væsketransport i solcellefremstillingsprocessen og gaskontrol med høj renhed.

4. Atomkraftindustrien
Udvælgelseskrav: strålingsmodstand, højtryks- og højtemperaturbestandighed, skal overholde ASME III nuklear grade certificering, materialet er normalt rustfrit stål grafitforsegling for at sikre pålidelighed under ekstreme arbejdsforhold.
Anvendelsesscenarier: nukleart ø-kølesystem, behandling af radioaktivt væskeaffald, isolering af hoveddamprørledninger.

5. Elektronisk halvleder
Udvalgskrav: ultrahøj renlighed, kemisk korrosionsbestandighed, ventilhuset er lavet af elektropoleret 316L rustfrit stål, og tætningen kan være PTFE- eller PFA-foring for at undgå partikel- og metalionkontamination.
Anvendelsesscenarier: waferfremstilling, levering af ætsningsvæske, system med ultrarent vand (UPW).

6. Medicin
Udvalgskrav: sterilt design, nem rengøring (CIP/SIP), materialet skal opfylde GMP-standarder, normalt 316L rustfrit stål EPDM/FKM-tætninger.
Anvendelsesscenarier: biofarmaceutisk væskekontrol, vand til injektion (WFI) system, levering af sterilt dyrkningsmedium.

7. Industriel vandbehandling
Udvalgskrav: korrosionsbestandighed, anti-skalning, velegnet til syre- og alkalimedier, valgfri PVC-foret ventil eller duplex rustfrit stål, EPDM- eller Viton-tætninger.
Anvendelsesscenarier: cirkulerende kølevand, omvendt osmose (RO) system, kemikaliedoseringsenhed.

8. Industrielt spildevand
Udvalgskrav: korrosionsbestandighed, slidstyrke, ventilhusmaterialet kan være støbejernsepoxybelægning eller duplexstål, der anvendes PTFE- eller NBR-tætninger, velegnet til spildevand, der indeholder partikler og højt saltindhold.
Anvendelsesscenarier: rensningsanlæg, galvanisering af spildevandsbehandling, kemiske spildevandsudledningssystemer.

Sammenfatning af nøglefaktorer ved udvælgelse
Medium egenskaber: korrosivitet, partikelindhold, temperatur/tryk.
Materialetilpasning: rustfrit stål, legering, udvalg af plastforing.
Tætningsteknologi: blød tætning (EPDM, PTFE) eller metal hård tætning.

Branchecertificering: såsom ASME, FDA, GMP, standarder for nuklear kvalitet osv.
