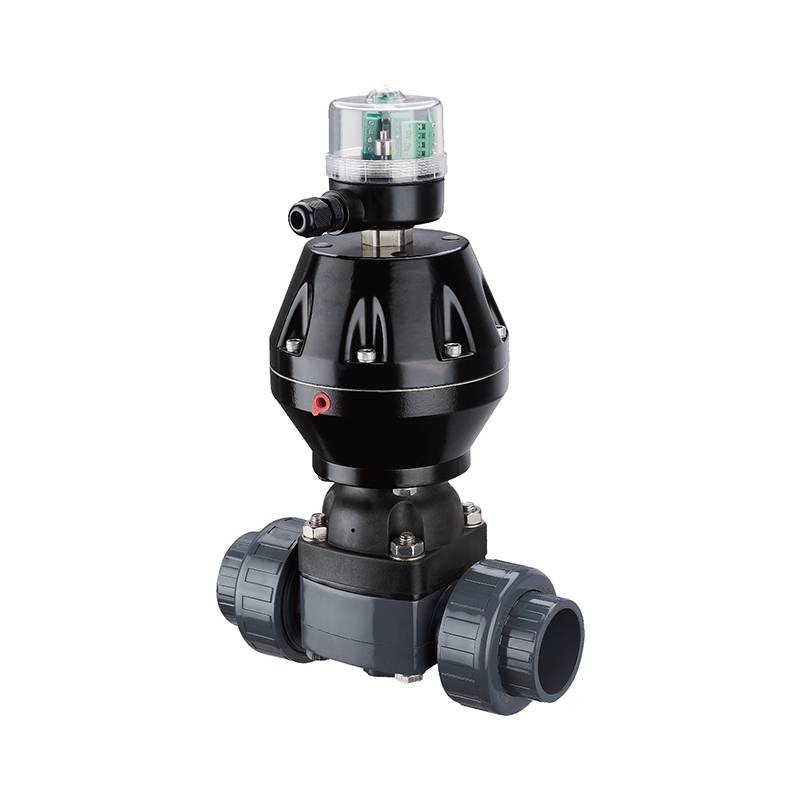

SCH8O/DIN pneumatisk UPVC dobbeltdrevet membranventil

Den pneumatiske UPVC dobbeltdrevne membranventil er lavet af UPVC-materiale, der tilbyder korrosionsbestandighed og letvægtsegenskaber. Med et dobbeltdrevet design, der betjenes pneumatisk, er ventilen yderst fleksibel og pålidelig. Den fungerer baseret på pneumatisk kraft og membranens løftebevægelse. Ved at styre luftkilden for at ændre trykket i luftkammeret, bevæger membranen sig op og ned, hvilket muliggør åbning og lukning af ventilen. Det er almindeligt anvendt i applikationer, der kræver korrosionsbestandighed og væskekontrol, såsom i kemiske, farmaceutiske og fødevareforarbejdningsindustrier. Ventilen har en enkel struktur, lave vedligeholdelsesomkostninger og forlængede vedligeholdelsesintervaller. Dens præcise flowkontrol gør den velegnet til forskellige flydende medier.

Kontakt os

Tidligere：SCH8O/DIN Pneumatisk UPVC Flangemembranventil
Næste：SCH8O/DIN UPVC/CPVC Elektrisk butterflyventil

parameter anvendelse Tekniske standarder

Egenskaben ved den pneumatiske UPVC dobbeltvejs membranventil er, at membranen adskiller det indre hulrum i det nedre ventilhus fra det indre hulrum i det øvre ventildæksel, således at ventilstammen, ventilskiven og andre dele, der er placeret over membranen, ikke korroderes af mediet, og emballagen er udeladt tætningsstruktur. Den indre hulrumspartition er en membran lavet af gummi eller plast med en blød tætning, som har god tætningsevne.

NEJ	Navn	Materiale
1	Krop	UPVC
2	Diafragma	EPDM
2a	Kopiér	EPDM
3	disk	NILO
4	Dæk	UPVC
5	Stængel	2Cr13
6	Stængel nut	HPb59-1
7	Cylinder	Aluminiumslegering
8	Cap	Plast

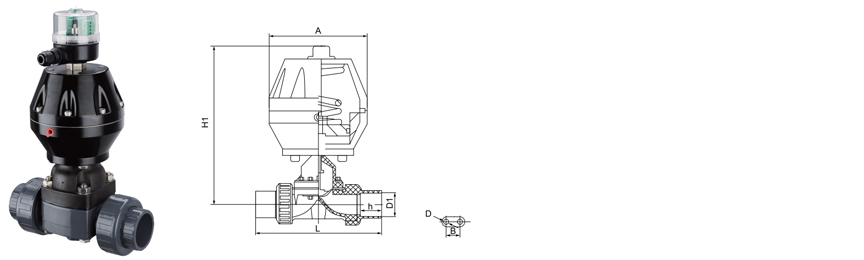

STØRRELSE/NOM.			dn20	dn25	dn32	dn40	dn50	dn63
			(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	DN50)
			(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")
DIN ANSI JIS	PN(MPa)		0.6	0.6	0.6	0.6	0.6	0.6
	Størrelse (mm) standard	L	145	160	175	200	225	272
		D1	20	25	32	40	50	63
		A	110	110	110	110	140	170
	Reference	H1	195	200	210	228	240	290
	Reference	W(kg)	2	2.3	2.5	3	5	8
	D		8	8	8	8	10	10
	B		25	25	25	36	36	45

SCH80 / DIN · MIAPHRAGM · DOBBELT DREV

Pneumatisk UPVC dobbeltdrevet membranventil

Weir type · Packless · Tandem aktivering · PN10

Den SCH8O/DIN pneumatiske UPVC dobbeltdrevne membranventil er en pneumatisk betjent afspærringsventil til industrielle rørsystemer, der håndterer ætsende væsker, ultrarent vand og spildevand. En fleksibel membran, der er fastspændt mellem krop og motorhjelm, danner den eneste bevægelige barriere, så mediet ikke kommer i kontakt med stammen, aktuatoren eller atmosfæren. Den dobbeltdrevne konfiguration bruger to pneumatiske aktiveringsenheder på en delt spindel, hvilket gør det muligt at drive to ventilhuse fra et enkelt styresignal med synkroniseret slaglængde. UPVC-legemet giver kemisk modstand i syre-, alkali- og saltservice. Overløbsgeometrien giver en lige-gennem bane, når den er åben og lukker positivt mod suspenderede faste stoffer.

DN15-DN100 Nominel størrelse

PN10 Trykklasse

0-60°C UPVC service

4-6 bar Lufttilførsel

Pakkeløs konstruktion

Membranen isolerer stammen og aktuatoren fra mediet. Der er ingen dynamisk spindelforsegling, så flygtige emissionsveje gennem pakning fjernes designmæssigt snarere end kontrolleres af vedligeholdelse.

Dobbelt drev på én stamme

To pneumatiske aktiveringsenheder deler en fælles spindel, der driver parrede ventilhuse fra et enkelt styresignal. Slag er synkroniseret mekanisk, så parrede isolationspunkter åbner og lukker sammen uden separat logik.

Tørstoftolerance ved lukning

Overløbsgeometrien lukker mod suspenderede partikler i stedet for at fange dem mellem kugle og sæde. Dette gør designet anvendeligt på gylle-tilstødende opgaver, hvor tætte sæder ville skrabe eller sætte sig fast.

Feltudskiftelig membran

Membranen er en brugbar slidkomponent, som kan udskiftes uden at fjerne kroppen fra rørledningen. Nedlukningsomfanget er begrænset til at isolere ledningen og fjerne motorhjelmen.

Ventilkonstruktion

Kropsmateriale UPVC

Kropstype Overløbstype, lige igennem

Membran muligheder EPDM · PTFE-belagt EPDM · FKM

Forbindelse Fatning · Flange DIN PN10 · Gevind

Design reference DIN EN 16139 · ISO 21787 · ASTM D1784

Aktivering og kontrol

Drevkonfiguration Dobbeltdrevne tandemenheder

Lufttilførsel 4-6 bar, filtered and dry

Funktion Normalt lukket · Normalt åben · Dobbeltvirkende

Kontrolgrænseflade Magnetventil, 3/2 eller 5/2 vejs

Feedback Positionsendestopkontakter valgfri

Tilbehør Luftfilterregulator · Manuel tilsidesættelse

Diafragmaa Selection Matrix

Diaphragm Medieegnethed Temp loft Cyklusliv

EPDM Syrer, baser, salte, drikkevand, spildevand 60°C Høj

PTFE-belagt EPDM Stærke syrer, opløsningsmidler, højrent medier 60°C Moderat

FKM Oxidationsmidler, kulbrinter, klorerede medier 60°C Moderat

Valg af membran skal bekræftes i forhold til procesmedium, koncentration og driftstemperatur før ordrefrigivelse. Kropsmaterialeloft styrer samlingsvurderingen.

Branchedækning og procesmedier

Kemi og metallurgi Syre- og alkalioverførsel, doseringsledninger, bejdsekredsløb, reagensføde

Solcelle og litium Ætsebadscirkulation, elektrolytoverførsel, brine og reagenshåndtering

Nuklear & Power Auxiliary Hjælpekølekredsløb, demineraliseret vand, kemikalieinjektionsledninger

Elektronisk halvleder Ultrarent vanddistribution, elektronisk vand, våd bænkforsyning

Fødevarer og lægemidler Drikkevand, renset vand, CIP-forsyning og retursløjfer

Bil- og industrivand Delevask, malingcirkulation, industriel spildevandsneutralisering

Idriftsættelseskrav

Bekræft kropstilslutningstype, nominel størrelse og membranmateriale mod rørføringens isometriske før leveringsfrigivelse.
Kontroller lufttilførselstrykket ved aktuatorindløbet under strømningsforhold; det angivne område er 4–6 bar ved ventilen.
Installer med ventilspindlen lodret, hvor det er muligt, og bekræft overløbsretningen i forhold til strømningsretningen.
Kør de parrede kroppe gennem et fuldt slag pneumatisk og bekræft synkroniseret bevægelse af den delte frempind.
Indstil magnetventilens funktion, og bekræft, at fejlpositionen matcher anlæggets sikkerhedskrav.
Notér membraninstallationsdatoen på vedligeholdelsesmærket for sporing af cyklus-levetid.

Anvendelsesgrænser

UPVC kropsserviceloft er 60°C. Overskrid ikke denne værdi, selv hvor membranværdien er højere.
Trykklassificering er PN10 ved omgivelsestemperatur; nedsætte i henhold til den offentliggjorte tryk-temperatur-kurve.
Ikke beregnet til dampservice eller til hurtig termisk cykling.
Må ikke bruges sammen med koncentrerede oxiderende syrer såsom salpetersyre over 15 % i et UPVC-legeme.
Lufttilførsel must be dry and oil-free where FKM diaphragms are fitted; lubricated air may affect diaphragm life.
Betjen ikke aktuatoren ud over den nominelle slaglængde; over-travel komprimerer membranen mod overløbet og forkorter levetiden.
Udendørs installation kræver UV-stabilisering af kroppen eller en ekstern beskyttende belægning.

Indkøb og tekniske spørgsmål

Hvad betyder den dobbeltdrevne konfiguration i praksis?

To pneumatiske aktiveringsenheder er monteret på en delt spindel og fungerer sammen og driver to membranventilhuse fra et enkelt styresignal. Dette bruges, hvor parrede isolationspunkter skal åbne eller lukke i synkronisering, såsom forsynings- og returben af en sløjfe, eller hvor redundant lukning er påkrævet på en enkelt proceslinje.

Hvilke oplysninger kræves for at afgive et tilbud?

Angiv nominel størrelse, kropstilslutningstype, membranmateriale, lufttilførselstryk, påkrævet fejlposition (normalt lukket, normalt åben eller dobbeltvirkende), procesmedium og koncentration, driftstemperatur, og om det dobbeltdrevne arrangement driver to separate linjer eller to punkter på samme linje. Mængde og leveringsplan er påkrævet for kommerciel vurdering.

Hvor ofte skal membranen udskiftes?

Udskiftningsintervaller afhænger af cyklusfrekvens, medieaggressivitet og driftstemperatur. Ved kontinuerlig kemikaliedosering indstilles et planlagt udskiftningsinterval typisk ud fra data om cykluslevetid for den specifikke membranforbindelse. Membranen skal inspiceres ved hvert planlagt vedligeholdelsesvindue uanset cyklusantal og udskiftes, hvis der er synlig deformation, hævelse eller tab af tætning ved overløbet.

Leveres der materiale og testcertifikater?

Overensstemmelsescertifikater med reference til DIN EN 16139, ISO 21787 og ASTM D1784 udstedes som standard. Materialerapporter på batchniveau, skal- og tætningstestregistreringer og testark for aktuatorfunktioner er tilgængelige på anmodning for projektdokumentationspakker.

Kan ventilen leveres til gylle eller faststofbærende medier?

Membrandesignet af overløbstypen tolererer suspenderede faste stoffer bedre end kugle- eller sommerfugledesigns, fordi lukningen ikke afhænger af et sæde med tæt frigang. Slibende faste stoffer fremskynder dog slid på membranen. For medier med betydeligt slibende indhold skal du angive en forstærket membranblanding og reducere det planlagte udskiftningsinterval. Kontakt fabrikken med partikelstørrelsesfordeling og faststofkoncentration for en specifik anbefaling.

Selskab

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group ja Kina SCH8O/DIN pneumatisk UPVC dobbeltdrevet membranventil Til fødevareindustri/bil/elektronisk leverandør og specialfremstillet SCH8O/DIN pneumatisk UPVC dobbeltdrevet membranventil Til fødevareindustri/bil/elektronisk fabrik. Vi blev grundlagt i 2007 med fokus på forskning og udvikling, fremstilling, salg og service af CPVC- og UPVC-industrielle rør. Virksomheden har opnået en række certificeringer, herunder produktionslicens for specialudstyr, hygiejnelicens for vandrelaterede produkter i Zhejiang-provinsen, IS09001-certificering for kvalitetsstyringssystem, IS014001-certificering for miljøstyringssystem og IS045001-certificering for arbejdsmiljø- og sikkerhedsstyringssystem. Virksomheden har mere end 50 uafhængige immaterielle rettigheder og selvbetjente import- og eksportrettigheder. For at kunne tilbyde diversificerede produkter og bedre service har virksomheden introduceret avanceret teknologi, værktøjsudstyr og unikke råmaterialer og styringssystemer fra Tyskland og USA. Gennem årene er vores produkter blevet meget anvendt til rørledningstransport af syre- og alkalivæsker, ultrarent vand, drikkevand, rent vand af elektronisk kvalitet og industrielt spildevand inden for kemiske, metallurgiske, solcelle-, atomkraft-, lithiumbatteri-, elektroniske halvleder-, fødevare-, medicin-, bil-, industriel vandbehandling og andre industrier. I øjeblikket har ZHEYI Group etableret mere end 30 salgsselskaber over hele landet, og alle slags produkter eksporteres til Europa, Amerika, Sydøstasien og andre lande og regioner og er dybt foretrukket af indenlandske og udenlandske kunder.

Æresbevis

Nyheder

UPVC- og CPVC-ventiler: Bedre flowkontrol i kemiske behand...
Nov 03,2026
Det første tegn på, at en kemisk linje mister kontrollen, er sjældent et sprængt rør. Det er en ventil, der stadig drejer, men ikke længere lukker, eller et håndtag, der nu skal have to hænder til at bevæge sig...
Lær mere
Hvordan CPVC-fittings-producenter sikrer kvalitet: Proces-...
Oct 30,2026
En fitting med chloreret polyvinylchlorid (CPVC), der består en visuel kontrol, kan stadig svigte på den første varme kemiske linje, hvis forbindelsen blev nedbrudt under støbning, hvis fatningsdybden er under mini...
Lær mere
Gevind vs Socket Schedule 80 CPVC-fittings: Hvilket led vi...
Oct 28,2026
Ge eller sokkel: Til måder at tilslutte sig Schedule 80 CPVC Spørgsmålet dukker normalt op, efter at rørspecifikationen allerede er indstillet. En anlægsingeniør eller vedligeholdelsessupervisor vælger Schedu...
Lær mere

Skriv en besked

Streng kvalitetskontrol

ZHEYI Group overholder princippet om "kvalitet først", anvender internationalt avanceret udstyr og råvarer af høj kvalitet, kontrollerer strengt alle produktionsled og er forpligtet til at levere pipeline-produkter med fremragende ydeevne og udsøgt udseende.

Virksomheden bruger det mest avancerede produktionsudstyr og materialer af høj kvalitet, herunder japanske Sekisui og amerikanske Lubrizol. "ZHEYI" kombinerer perfekt udsøgt produktionsteknologi med professionel ledelse, og hvert produkt gennemgår streng kvalitetskontrol - fra produktion, inspektion til endelig levering, hvilket sikrer den perfekte kombination af udseende og funktion.
Præcisionspræstationstest

Hos ZHEYI er hvert produkt omhyggeligt fremstillet, ikke kun med fokus på udsøgt æstetisk design, men også altid med fokus på fremragende iboende kvalitet. Strenge ydeevnetests sikrer, at produktet kan opretholde stabilitet og holdbarhed selv under barske forhold.:

● Densitetsprøvning: Måler materialedensitet for at sikre ensartethed og stabilitet af strukturer.
● Vicat blødgøringstemperaturtest: evaluerer blødgøringsgraden af materialer under høje temperaturforhold for at sikre produktets evne til at modstå deformation i forskellige miljøer.
● Ovntest: simulerer langvarig varmebestandighed og verificerer produktets evne til at modstå høje temperaturer i lang tid.
● Hydrostatisk test: Evaluer rørenes styrke under høje trykforhold for at sikre produktets sikkerhed og pålidelighed.
● Slagtest med faldhammer: Test produktets slagfasthed under transport, installation og daglig brug.

SCH8O/DIN pneumatisk UPVC dobbeltdrevet membranventil Branchekendskab

Sådan vælger du pneumatiske UPVC membranventiler i den kemiske industri og miljøbeskyttelsesindustrien?

Pneumatiske UPVC-dobbeltdrevne membranventiler bruges i vid udstrækning i kemisk, miljøbeskyttelse og mange efterspørgselsindustrier på grund af deres fremragende korrosionsbestandighed, pålidelige tætning og lette egenskaber. Følgende er udvælgelsespunkterne og typiske scenarieanalyser for forskellige brancher:

1. Sikkert drikkevand og drikkevand
Udvælgelsespunkter: Ventilhuset skal opfylde hygiejnestandarder i fødevarekvalitet (såsom FDA, NSF-certificering) for at sikre, at der ikke er nogen tungmetaludfældning; det dobbelte drev-design kan forhindre medium tilbageløbskontamination.
Anvendelsesscenarier: desinfektionssystem for vandværker, rørledning for rent vand, fælles vandforsyningsnetværk.

2. Metallurgiindustri (metallurgi)
Udvælgelsespunkter: UPVC skal modstå surt/alkalisk smeltespildevand (såsom svovlsyre, flussyremedium); pneumatisk drev er velegnet til fjernstyring af højtemperatur værkstedsprocesser.
Anvendelsesscenarier: behandling af affaldsvæske i bejdseledning, galvanisering af spildevandsudledning, smeltning af kølevandscirkulationssystem.

3. Fotovoltaisk og elektronisk halvleder
Udvælgelsespunkter: Ultrahøje renhedskrav, ventiler må ikke falde af partikler; UPVC's flussyreresistens er velegnet til waferrensningsprocesser.
Anvendelsesscenarier: fotovoltaisk siliciumsyreætsning af spildvæskekontrol, halvledertransport af ultrarent vand, PCB-pladeætsningslinje.

4. Atomkraft
Udvælgelsespunkter: Skal bestå test af strålingsbestandigt materiale; Dual-drive struktur sikrer nul lækage af nuklear affaldsvæske, og pneumatiske aktuatorer kræver eksplosionssikker certificering.
Anvendelsesscenarier: radioaktivt spildevandsbehandling på lavt niveau, kølevæskerørledninger, systemer til oparbejdning af nukleart brændsel.

5. Medicin
Udvælgelsespunkter: Den indvendige væg af ventilhuset er glat og har ingen døde hjørner for at undgå mikrobiel vækst; UPVC er kompatibel med ethanol, natriumchlorid og andre midler.
Anvendelsesscenarier: farmaceutisk renset vandsystem, aseptisk påfyldningsledning, CIP (cleaning in place) rørledning.

6. Industriel vandbehandling og spildevand
Udvælgelsespunkter: For spildevand, der indeholder klor, højt saltindhold eller organiske opløsningsmidler, er det nødvendigt at vælge et fortykket UPVC-ventilhus; pneumatisk styring kan kobles til PLC for at opnå automatisk dosering.
Anvendelsesscenarier: afsvovlingsspildevand i kraftværker, neutraliseringstanke i petrokemiske anlæg og udledning af farvespildevand i trykkeri- og farvningsindustrien.

Generelle forslag til valg
Ætsende medier: Bekræft den kemiske resistens af UPVC (såsom saltsyre, natriumhypochlorit osv.);
Partikelindhold: Det anbefales at tilføje en ventilhulrumsskylningsfunktion til væsker med højt faststofindhold;
Automatiseringskrav: Prioriter brugen af intelligente positioneringsanordninger til tilpasning til DCS/SCADA-systemintegration.
