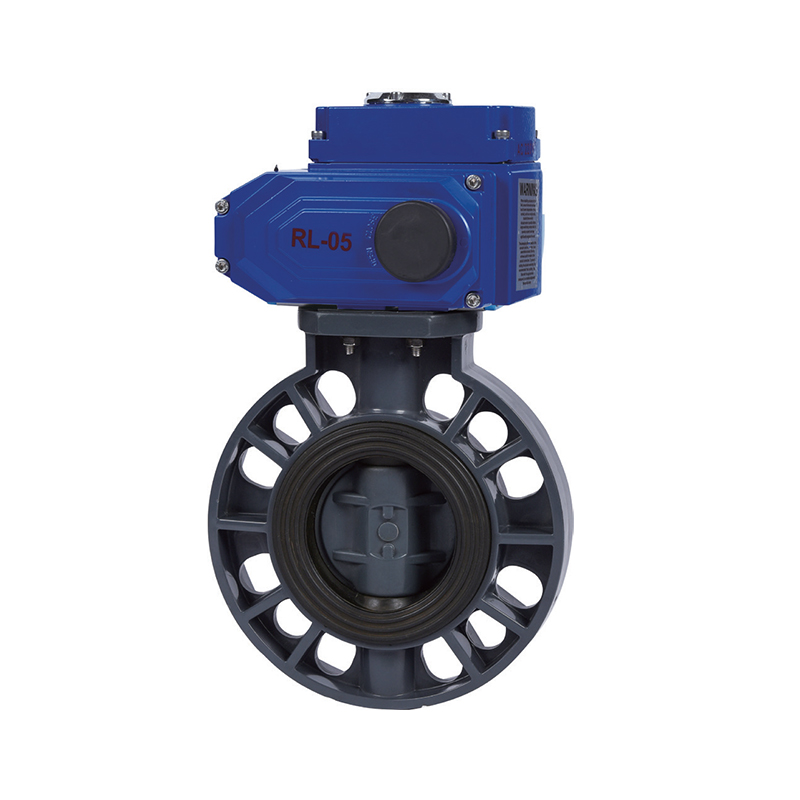

SCH8O/DIN UPVC/CPVC Elektrisk butterflyventil

Den elektriske sommerfugleventil har en enkel struktur, lille størrelse, letvægtsdesign og lavt materialeforbrug. Den har et lille drejningsmoment, hvilket gør den nem og hurtig at betjene. Ventilen tilbyder flowreguleringsevner og tætningsydelse, hvilket giver god tætning under lavtryksforhold. Baseret på tilslutningsmetoden kan elektriske sommerfugleventiler klassificeres som flange- eller wafer-type; ved kørselsmetode kan de være manuelle, pneumatiske eller elektriske; efter struktur kan de være excentrisk skivetype, lodret pladetype, skrå pladetype eller armtype; og efter forseglingstype kan de være bløde eller hårde.

Kontakt os

Tidligere：SCH8O/DIN pneumatisk UPVC dobbeltdrevet membranventil
Næste：SCH8O/DIN UPVC/CPVC Pneumatic Butterfly Valve

parameter anvendelse Tekniske standarder

(1) Materiale: UPVC, CPVC
(2) Størrelse: 2"-12", DN50-DN300, dn63-dn315
(3) Standarder: ANSI, DIN
(4) Tilslutning: flange
(5) Arbejdstryk: 150PSI, 1,0MPa
(6) Driftstemperatur: UPVC(-10°C-60°C), CPVC(-10°C-90°C)
(7) Kropsfarve: UPVC (mørkegrå), CPVC (lysegrå)

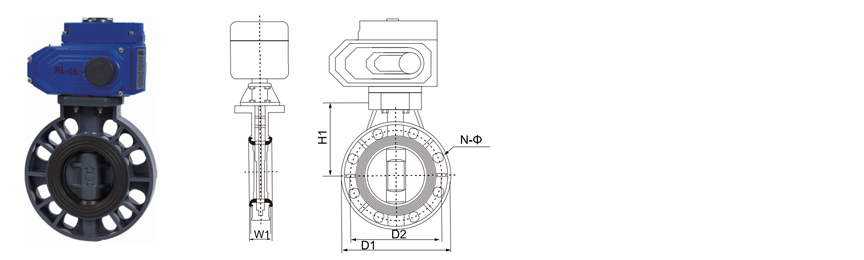

STØRRELSE/NOM.	dn63	dn75	dn90	dn110	dn140	dn160	dh225	dn280	dn315
	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
D1	160	180	196	228	258	287	344	411	490
D2	125	145	160	180	210	240	295	350	400
N-Φ	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ22	8-Φ22	8-Φ22	12-Φ22
H1	100	110	132	155	167	180	225	260	280
W1	43	46	49	54	64	70	88	98	108
Moment (N ·M)	10	10	15	22	40	45	65	-	-

Specifikationer for elektrisk aktuator

Kugleventil	Model	Maksimalt udgangsmoment	Virketid 90°		Udgangsaksel	Motor	Nominel strøm
Kugleventil	Model	N·M	Specielt	Standard	mm	W	AC 220V/A	AC 380V/A	DC 24V/A
dn63-dn75	RL003	30	5-10	15	11*11	AC20 DC2	0.1	0.05	0.2
dn90-dn110	RL005	50	5-15	30	14*14	15	0.15	0.1	2
dn140	RL010	100	15/30/60	30	17*17	31	0.28	0.19	2.5
dn160	RL015	150	15/30/60	40	17*17	50	0.5	0.22	5
dn225	RL020	200	15/5/90	40	22*22	71	0.6	0.25	8.5
dn280	RL050	400	15/5/90	40	22*22	118	1	0.5	8.5
dn315	RL100	1000	15/5/40	40	27*27	118	1	0.5	9

SCH80 / DIN · ELEKTRISK AKTUERET · B2B FORSYNING

UPVC / CPVC elektrisk sommerfugleventil

Wafer / Lug · On-Off & Modulating · ISO 5211 · PN10–PN16

SCH80/DIN UPVC/CPVC elektriske sommerfugleventil er en automatiseret kvart-drejnings-flowreguleringsventil til industrielle rørsystemer, der håndterer ætsende medier med høj renhed. Ventilen kombinerer en termoplastisk wafer eller klaphus med en elektrisk aktuator, hvilket muliggør fjernstyret on-off eller modulerende kontrol uden pneumatisk lufttilførsel. Skiven roterer 90 grader inden for en udskiftelig elastisk foring, tilgængelig i EPDM, PTFE eller FKM, for at levere afspærring over det nominelle trykområde. Krop- og diskmaterialer er UPVC til generel kemisk brug og CPVC til service op til 93°C. Flangeboring følger DIN PN10/PN16 eller ANSI klasse 150 mønstre, og aktuatorgrænsefladen er i overensstemmelse med ISO 5211 til direkte montering af positionsgivere, endestopkontakter og manuel tilsidesættelse. Serien leveres til OEM-integration, projektindkøb og anlægseftermonteringsprogrammer.

DN40-DN300 Nominel størrelse

PN10 / PN16 Trykklasse

0-93°C CPVC service

24 / 110 / 230V Aktuator forsyning

Elektrisk aktivering uden lufttilførsel

Velegnet til anlæg, hvor trykluftinfrastruktur er utilgængelig eller upålidelig. Aktuatorledninger integreres med PLC, DCS og SCADA kontrolsløjfer.

Udskifteligt liner design

Den elastiske foring er en brugbar komponent. Udskiftning af liner genopretter tætningsydelsen uden at udskifte kroppen, skiven eller aktuatoren.

Kompakt installeret fodaftryk

Waferkonstruktion reducerer længden og vægten ansigt til ansigt sammenlignet med kugleventiler med tilsvarende boring, hvilket sænker støtte og pladsbehov.

Materiale sporbarhed

Materialer til krop, skive og foring er dokumenteret pr. batch. Overensstemmelsescertifikater og materialerapporter udstedes med hver forsendelse.

Ventilkonfiguration

Kropsmateriale UPVC · CPVC

Skivemateriale Solid UPVC / CPVC · Coated duktilt jern

Liner muligheder EPDM · PTFE · FKM (Viton)

Kropsstil Wafer · Lug

Flangeboring DIN PN10/PN16 · ANSI klasse 150

Ansigt til ansigt DIN EN 558 Series 20 / API 609

Design reference ASTM D2467 · DIN 8061/8062 · ISO 16136

Aktuator og kontrol

Funktion On-off · Modulerende

Forsyningsspænding 24V AC/DC · 110V AC · 230V AC

Kontrolindgang Afbryderkontakt · 4–20 mA · 0–10 V

Feedback Endeafbrydere · 4–20 mA position

Indhegning IP65 standard · IP67 valgfri

Manuel tilsidesættelse Håndhjul eller koblingshåndtag

Monteringsgrænseflade ISO 5211 direkte montering

Linervalgsmatrix

Liner Medieegnethed Temperaturloft Slidstyrke

EPDM Vand, milde syrer, baser, kølemedier 80°C Moderat

PTFE Stærke syrer, opløsningsmidler, højrent medier 93°C Lav

FKM Kulbrinter, olier, oxidationsmidler 90°C Moderat

Linervalg skal bekræftes i forhold til den faktiske proceskemi, koncentration og driftstemperatur før ordrefrigivelse.

Branchedækning og procesmedier

Kemi og metallurgi Syreoverførsel, kaustisk dosering, bejdseledninger, reaktortilførselskontrol

Solcelle og litium Ætsebadscirkulation, elektrolytoverførsel, brinehåndtering

Nuklear & Power Auxiliary Hjælpekølekredsløb, demineraliseret vand, kemikalieinjektionsledninger

Elektronisk halvleder Ultrarent vanddistribution, elektronisk vand, våd bænkforsyning

Fødevarer og lægemidler Drikkevand, renset vand, CIP-forsyning og retursløjfer

Bil- og industrivand Malingcirkulation, delevask, industriel spildevandsneutralisering

Idriftsættelseskrav

Bekræft flangeboremønster og face-to-face dimension mod rørføringen, før levering frigives.
Kontroller aktuatorens forsyningsspænding og styresignaltype i forhold til anlæggets styrearkitektur.
Installer waferventiler centreret mellem flanger med skiven i den lukkede position for at beskytte foringen under boltens tilspænding.
Tilspænd flangeboltene i et krydsmønster til den værdi, der er angivet i installationsarket for den specifikke nominelle størrelse.
Gennemfør en fuld åben-luk-cyklus elektrisk, og bekræft endestopkontaktfeedback før systemtrykket.
For modulerende enheder skal du udføre en 4–20 mA slagkalibrering og registrere positionsfeedback-kurven.

Anvendelsesgrænser

UPVC kropsserviceloft er 60°C; CPVC kropsloft er 93°C. Linerloftet kan være lavere og styrer den endelige vurdering.
Ikke beregnet til dampservice eller til hurtig termisk cykling.
EPDM liner er ikke kompatibel med carbonhydridopløsningsmidler, olier eller stærke oxidationsmidler.
PTFE liner anbefales ikke til medier med højt indhold af slibende faststoffer.
Undgå vedvarende drift i 5–85 % åbent område ved håndtering af slibende eller krystalliserende medier.
Flangeboltens drejningsmoment over den specificerede værdi kan revne termoplastlegemet, især ved DN80 og derover.
Udendørs installation kræver UV-stabilisering af kroppen eller en ekstern beskyttende belægning.

Indkøb og tekniske spørgsmål

Hvilke oplysninger kræves for at afgive et tilbud?

Angiv nominel størrelse, kropsmateriale, foringsmateriale, flangeborestandard, trykklasse, driftstemperatur, procesmedium og koncentration, aktuatorfunktion (on-off eller modulerende), forsyningsspænding og påkrævet styresignal. Mængde og leveringsplan er også nødvendig for kommerciel evaluering.

Leveres der materiale og testcertifikater?

Ja. Overensstemmelsescertifikater med reference til ASTM D2467 og DIN 8061/8062 udstedes som standard. Materialerapporter på batchniveau, skal- og tætningstestregistreringer og aktuatorkalibreringsark er tilgængelige på anmodning for projektdokumentationspakker.

Hvordan er aktuatoren dimensioneret til en given ventil?

Aktuatorens dimensionering er baseret på ventilbrud og køremoment ved det maksimale differenstryk multipliceret med en sikkerhedsfaktor. Medietemperatur, foringsmateriale og cyklusfrekvens er inkluderet i beregningen. Den valgte aktuatormodel og dens momentmargin er angivet på ordrebekræftelsen.

Kan ventilen leveres til blindvejsservice?

Dead-end service kræver konfigurationen af klaphuset med gevindindsatser på begge flangeflader. Waferlegemer holdes af gennemgående bolte og er ikke egnede til at isolere en nedstrøms sektion, mens opstrømsledningen forbliver under tryk.

Hvad er de anbefalede reservedele indeholdende?

Anbefalede reservedele er en foring og et sæt flangepakninger pr. ti ventiler i kontinuerlig drift, plus en aktuator pr. kontrolsløjfe til kritisk brug. Foringsbeholdning bør baseres på de dominerende medier og temperatur i anlægget frem for ventiltal alene.

Leveres til OEM-integration, EPC-projektindkøb og anlægseftermonteringsprogrammer på tværs af kemiske, metallurgiske, fotovoltaiske, nukleare, lithium-, elektroniske halvleder-, fødevare-, farmaceutiske, automobil- og industriel vandbehandlingssektorer. Mediedækning omfatter sure og alkaliske væsker, ultrarent vand, drikkevand, vand af elektronisk kvalitet og industrielt spildevand.

Selskab

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group ja Kina SCH8O/DIN UPVC/CPVC Elektrisk butterflyventil Til fødevareindustri/bil/elektronisk leverandør og specialfremstillet SCH8O/DIN UPVC/CPVC Elektrisk butterflyventil Til fødevareindustri/bil/elektronisk fabrik. Vi blev grundlagt i 2007 med fokus på forskning og udvikling, fremstilling, salg og service af CPVC- og UPVC-industrielle rør. Virksomheden har opnået en række certificeringer, herunder produktionslicens for specialudstyr, hygiejnelicens for vandrelaterede produkter i Zhejiang-provinsen, IS09001-certificering for kvalitetsstyringssystem, IS014001-certificering for miljøstyringssystem og IS045001-certificering for arbejdsmiljø- og sikkerhedsstyringssystem. Virksomheden har mere end 50 uafhængige immaterielle rettigheder og selvbetjente import- og eksportrettigheder. For at kunne tilbyde diversificerede produkter og bedre service har virksomheden introduceret avanceret teknologi, værktøjsudstyr og unikke råmaterialer og styringssystemer fra Tyskland og USA. Gennem årene er vores produkter blevet meget anvendt til rørledningstransport af syre- og alkalivæsker, ultrarent vand, drikkevand, rent vand af elektronisk kvalitet og industrielt spildevand inden for kemiske, metallurgiske, solcelle-, atomkraft-, lithiumbatteri-, elektroniske halvleder-, fødevare-, medicin-, bil-, industriel vandbehandling og andre industrier. I øjeblikket har ZHEYI Group etableret mere end 30 salgsselskaber over hele landet, og alle slags produkter eksporteres til Europa, Amerika, Sydøstasien og andre lande og regioner og er dybt foretrukket af indenlandske og udenlandske kunder.

Æresbevis

Nyheder

UPVC- og CPVC-ventiler: Bedre flowkontrol i kemiske behand...
Nov 03,2026
Det første tegn på, at en kemisk linje mister kontrollen, er sjældent et sprængt rør. Det er en ventil, der stadig drejer, men ikke længere lukker, eller et håndtag, der nu skal have to hænder til at bevæge sig...
Lær mere
Hvordan CPVC-fittings-producenter sikrer kvalitet: Proces-...
Oct 30,2026
En fitting med chloreret polyvinylchlorid (CPVC), der består en visuel kontrol, kan stadig svigte på den første varme kemiske linje, hvis forbindelsen blev nedbrudt under støbning, hvis fatningsdybden er under mini...
Lær mere
Gevind vs Socket Schedule 80 CPVC-fittings: Hvilket led vi...
Oct 28,2026
Ge eller sokkel: Til måder at tilslutte sig Schedule 80 CPVC Spørgsmålet dukker normalt op, efter at rørspecifikationen allerede er indstillet. En anlægsingeniør eller vedligeholdelsessupervisor vælger Schedu...
Lær mere

Skriv en besked

Streng kvalitetskontrol

ZHEYI Group overholder princippet om "kvalitet først", anvender internationalt avanceret udstyr og råvarer af høj kvalitet, kontrollerer strengt alle produktionsled og er forpligtet til at levere pipeline-produkter med fremragende ydeevne og udsøgt udseende.

Virksomheden bruger det mest avancerede produktionsudstyr og materialer af høj kvalitet, herunder japanske Sekisui og amerikanske Lubrizol. "ZHEYI" kombinerer perfekt udsøgt produktionsteknologi med professionel ledelse, og hvert produkt gennemgår streng kvalitetskontrol - fra produktion, inspektion til endelig levering, hvilket sikrer den perfekte kombination af udseende og funktion.
Præcisionspræstationstest

Hos ZHEYI er hvert produkt omhyggeligt fremstillet, ikke kun med fokus på udsøgt æstetisk design, men også altid med fokus på fremragende iboende kvalitet. Strenge ydeevnetests sikrer, at produktet kan opretholde stabilitet og holdbarhed selv under barske forhold.:

● Densitetsprøvning: Måler materialedensitet for at sikre ensartethed og stabilitet af strukturer.
● Vicat blødgøringstemperaturtest: evaluerer blødgøringsgraden af materialer under høje temperaturforhold for at sikre produktets evne til at modstå deformation i forskellige miljøer.
● Ovntest: simulerer langvarig varmebestandighed og verificerer produktets evne til at modstå høje temperaturer i lang tid.
● Hydrostatisk test: Evaluer rørenes styrke under høje trykforhold for at sikre produktets sikkerhed og pålidelighed.
● Slagtest med faldhammer: Test produktets slagfasthed under transport, installation og daglig brug.

SCH8O/DIN UPVC/CPVC Elektrisk butterflyventil Branchekendskab

Fælles fejldiagnose og vedligeholdelse af elektriske sommerfugleventiler : 5 nøglepunkter for at forlænge levetiden

Elektriske sommerfugleventiler er meget udbredt i industrier som sikkert drikkevand, metallurgi, fotovoltaik, atomkraft, elektroniske halvledere, medicin, industriel vandbehandling og industrielt spildevand. Forskellige arbejdsforhold stiller ekstremt høje krav til ventilernes pålidelighed, og korrekt vedligeholdelse kan i høj grad forlænge deres levetid. Følgende er 5 vigtige vedligeholdelsespunkter:

1. Tætningsinspektion: forhindre medium lækage
Problemmanifestation: Ventilen er ikke lukket tæt, lækker indvendig eller udvendig.

Branchepåvirkning:
Sikkert drikkevand og farmaceutisk industri: Lækage vil forårsage vandforurening og påvirke sundhed og sikkerhed.
Kernekraft og elektroniske halvledere: Lækage af medier med høj renhed kan forårsage systemfejl.
Vedligeholdelsesforslag: Kontroller regelmæssigt ventilsædet og ventilpladens tætningsflade, og udskift slidte gummi- eller PTFE-tætninger.

2. Vedligeholdelse af motor og aktuator: Sørg for stabilt drev
Problemmanifestation: ventilbevægelsen er langsom, sidder fast eller kan ikke åbnes og lukkes.

Branchepåvirkning:
Metallurgi og industrispildevand: Meget ætsende medier kan nemt få motoren til at blive fugtig eller kredsløbet til at blive beskadiget.
Fotovoltaisk og elektronisk halvleder: Præcisionskontrol kræver høj præcision, og motorfejl kan påvirke produktionskontinuiteten.
Vedligeholdelsesforslag: Smør regelmæssigt transmissionsdele, kontroller motorens isolering, og undgå langvarig drift i fugtige omgivelser.

3. Kalibrering af signalfeedback: sikre kontrolnøjagtighed
Problemmanifestation: Ventilåbning er inkonsistent med feedback fra kontrolsystemet.

Branchepåvirkning:
Industriel vandbehandling og atomkraft: Flowkontrolafvigelse kan påvirke processtabiliteten.
Medicin og elektronisk halvleder: Mindre fejl kan forårsage produktkvalitetsproblemer.
Vedligeholdelsesforslag: Kalibrer jævnligt positionssensorer (såsom potentiometre eller encodere) og kontroller, om signalledningen er løs.

4. Korrosionsbeskyttelse og materialetilpasning
Problemmanifestation: Rust og afskalning af ventilhus eller interne komponenter.

Branchepåvirkning:
Industrielt spildevand og metallurgi: Sure eller højt saltholdige medier fremskynder metalkorrosion.
Fotovoltaisk og halvleder: Ultrarent vandmiljø kræver rustfrit stål eller specielle belægningsventiler.
Vedligeholdelsesanbefalinger: Vælg ventilhusmateriale (såsom CF8M rustfrit stål, fluorforet sommerfugleventil) i henhold til mediets egenskaber, og rengør aflejringerne regelmæssigt.
