Pneumatisk sommerfuglventil

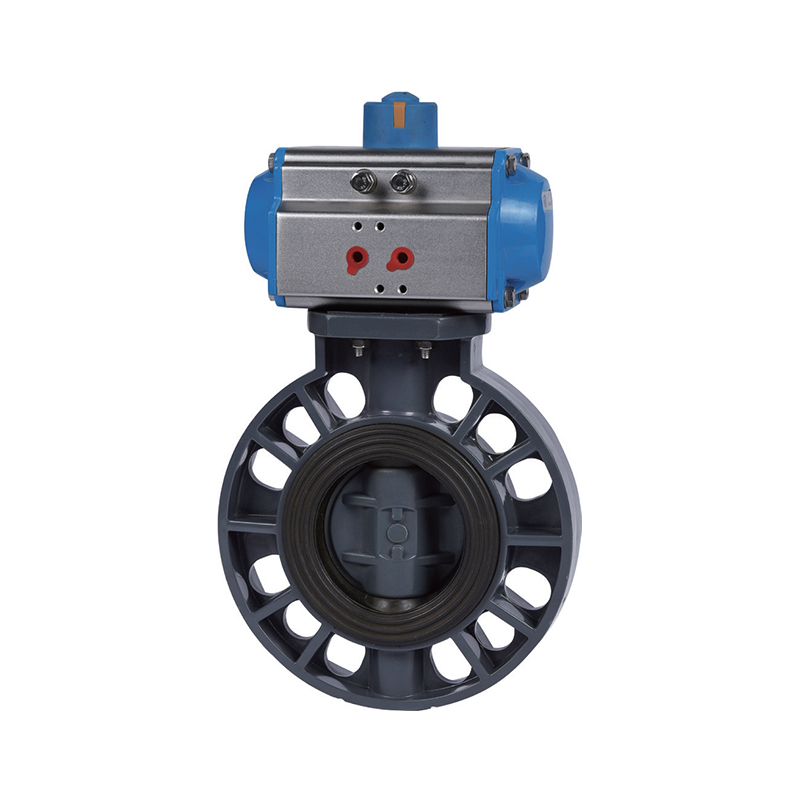

Den pneumatiske sommerfuglventil vedtager et Wafer-type design med en kompakt struktur, lille størrelse og letvægtsdesign, hvilket gør det praktisk at installere, transportere og vedligeholde. Det drives af en pneumatisk aktuator, der roterer ventilstammen, hvilket gør det muligt for disken at rotere hurtigt inden for ventilkroppen med 90 °, hvilket opnår hurtig åbning og lukning med hurtig respons. Det kontrollerer nøjagtigt flow i henhold til systemkravene, der giver stabile og pålidelige throttling, cutoff og isoleringsfunktioner. Ventilen bruger elastiske tætningsmaterialer såsom gummi eller PTFE for at sikre effektiv lækageforebyggelse, når den lukkes. Den pneumatiske sommerfuglventil er velegnet til forskellige medier, såsom vand, olie og damp og fungerer inden for en lang række tryk og temperaturer, der opfylder kravene fra forskellige rørsystemer.

Kontakt os

Tidligere：Elektrisk sommerfuglventil
Næste：Elektrisk flangekugleventil

parameter anvendelse Tekniske standarder

(1) Materiale: UPVC, CPVC
(2) Størrelse: 2 "-12 ", DN50-DN300, DN63-DN315
(3) Standarder: Ansi, Din
(4) Forbindelse: Flange
(5) Arbejdstryk: 150psi, 1,0MPa
(6) Driftstemperatur: UPVC (-10 ° C-60 ° C), CPVC (-10 ° C-90 ° C)
(7) Minimum lufttryk: 45psi, 0,4MPa
(8) Kropsfarve: UPVC (mørkegrå), CPVC (lysegrå)

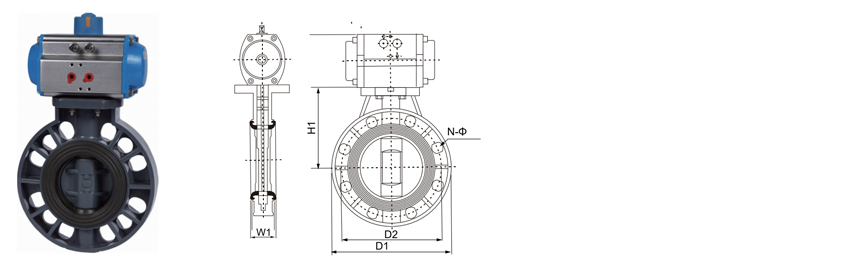

Størrelse/nom.		DN63	DN75	DN90	DN110	DN140	DN160	DN225	DN280	DN315
		(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")	(8 ")	(10 ")	(12 ")
D1		160	180	196	228	258	287	344	411	490
D2	Din	125	145	160	180	210	240	295	350	400
	Ansi	121	140	152	191	216	241	298	362	346
	Jis	120	140	150	175	210	240	290	355	400
N-φ	DIN	4-φ18	4-φ18	8-φ18	8-φ18	8-φ18	8-φ22	8-φ22	8-φ22	12-φ22
	ANSI	4-φ19	4-φ19	4-φ19	4-φ19	8-φ22	8-φ22	8-φ22	12-φ25	12-φ25
	Jis	4-φ19	4-φ19	8-φ19	8-φ19	8-φ23	8-φ23	12-φ23	12-φ25	16-φ25
H1		100	110	132	155	167	180	225	260	280
W1		43	46	49	54	64	70	88	98	108
Drejningsmoment (n · m)		10	10	15	22	40	45	65	-	-

Actuator Work-tilstand Dobbeltvirkende/enkeltvirkende (NC normalt lukket, ingen normalt åben)

Specifikation	63	75	90	110	140	160	225	280	315
Specifikation	2"	2 1/2 "	3 "	4 "	5 "	6 "	8 "	10 "	12 "
Kontrol af stress	4 ~ 8
Namur Standard Air Source Interface	G 1/4 "
Dobbeltvirkende aktuatormodeller	TBN052D	TBN063D	TBN075D	TBN083D	TBN092D	TBN105D	TBN7105D	Tbn125d	Tbn140d
Enkelt fungerende aktuatormodeller	TBN063SK	TBN075SK	TBN083SK	TBN092SK	TBN105SK	Tbn125SK	Tbn125SK	TBN140SK	TBN160SK
