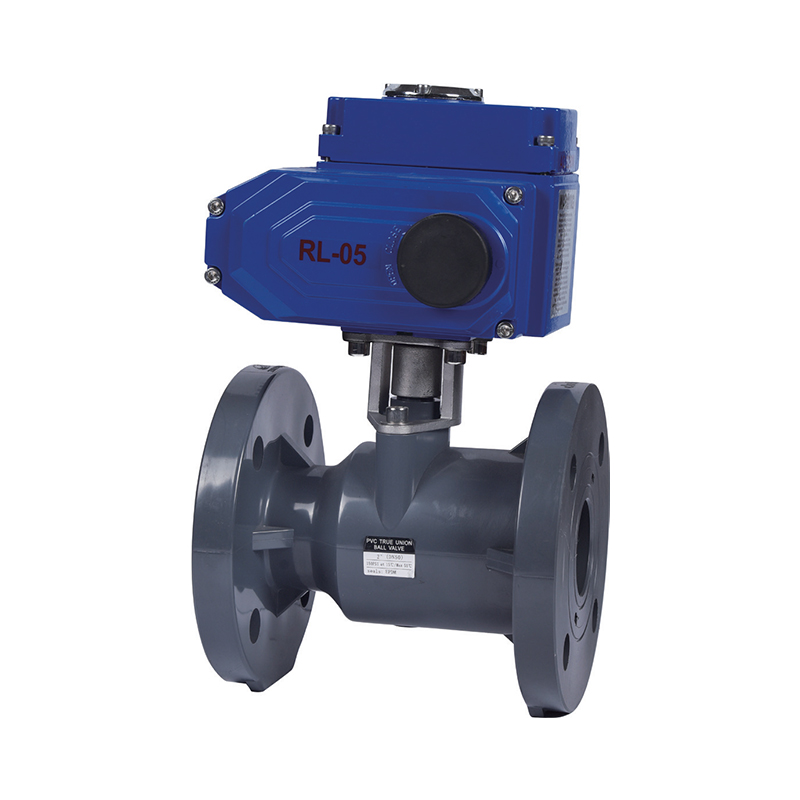

Elektrisk flangekugleventil

Det definerende træk ved den elektriske flangekugleventil er, at dens lukningskomponent (bolden) roterer rundt om stamens akse, typisk muliggør ventilåbning eller lukning gennem en 90 ° rotation. Det kan prale af forseglingsydelse, høj strømningskapacitet, lav strømningsmodstand, enkel struktur, let vedligeholdelse og lang levetid. Ventillegemets passage er af samme diameter som den tilsluttede rørledning, hvilket gør det muligt for mediet at strømme igennem næsten uden tab. Derfor bruges det ofte i applikationer, der kræver streng tætning, såsom kontrol af gasser, væsker, damp og medier, der indeholder fibrøse urenheder. Elektriske flangekugleventiler anvendes bredt i industrier som olie, kemikalier, metallurgi, let industri, papirfremstilling, kraftværker og køling. Især bruges de ofte som nødsituationer i oliepladser, kemiske faciliteter og gastankrørledninger. I nødsituationer, såsom brande forårsaget af olie eller farligt materiale lækager til strømafbrydelser, lukker den elektriske flangekugleventil automatisk uden manuel betjening, hvilket effektivt forhindrer sekundære ulykker, reducerer ejendomsskader og beskytter personalets sikkerhed.

Kontakt os

Tidligere：Pneumatisk sommerfuglventil
Næste：Pneumatisk flangekugleventil

parameter anvendelse Tekniske standarder

(1) Materiale: UPVC, CPVC
(2) Størrelse: 2 "-12", DN50-DN300, DN63-DN315
(3) Standarder: Ansi, Din
(4) Forbindelse: Flange
(5) Arbejdstryk: 150psi, 1,0MPa
(6) Driftstemperatur: UPVC (-10 ° C-60 ° C), CPVC (-10 ° C-90 ° C)
(7) Kropsfarve: UPVC (mørkegrå), CPVC (lysegrå)

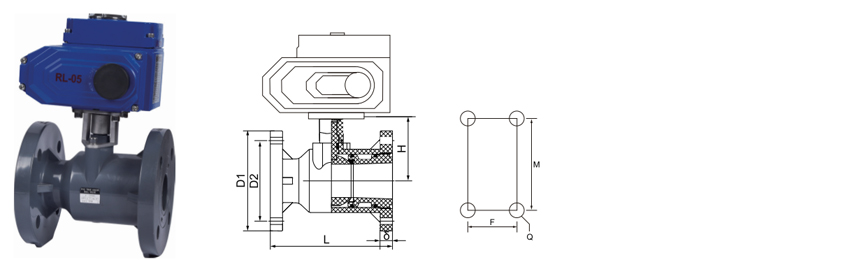

Størrelse/nom.		DN32	DN40	DN50	DN63	DN75	DN90	DN110	DN140	DN160
		(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)
		(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")
D1		115	140	145	165	180	195	220	250	285
D2	Din	85	100	110	125	145	160	180	210	240
	Ansi	79	89	98	121	140	152	191	216	241
	Jis	42.5	48.5	61	73	90	105	132	158	186
N-φ	DIN	4-φ14	4-φ18	4-φ18	4-φ18	4-φ18	8-φ18	8-φ18	8-φ18	8-φ18
	ANSI	4-φ16	4-φ16	4-φ16	4-φ19	4-φ19	4-φ19	4-φ19	8-φ22	8-φ22
	Jis	4-φ19	4-φ19	4-φ19	4-φ19	4-φ19	8-φ19	8-φ19	8-φ23	8-φ23
Δ		16	18	18	20	20	25	25	27	29
F		-	-	-	-	45	45	49	49	49
M		40	52	52	70	84	84	121	121	121
Q		2 × M6	2 × M8	2 × M8	2 × M8	4 × M10	4 × M10	4 × M10	4 × M10	4 × M10
Drejningsmoment (n · m)		4	6	8	12	18	26	35

Electric Actuator -specifikationer

Kugleventil	Model	Maksimalt udgangsmoment	Handlingstid 90 °		Udgangsaksel	Motor	Bedømt strøm
Kugleventil	Model	N · m	Særlig	Standard	mm	W	Ac 220v/a	Ac 380v/a	DC 24v/a
DN20-DN50	RL003	30	5-10	15	11*11	AC20 DC2	0.1	0.05	0.2
DN63-DN75	RL005	50	5-15	30	14*14	15	0.15	0.1	2
DN90	RL010	100	15/30/60	30	17*17	31	0.28	0.19	2.5
DN110	RL015	150	15/30/60	40	17*17	50	0.5	0.22	5
DN140	RL020	200	5/15/90	40	22*22	71	0.6	0.25	8.5
DN160	RL050	400	5/15/90	40	22*22	118	1	0.5	8.5

Selskab

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group ja Kina Elektrisk flangekugleventil Til fødevareindustri/bil/elektronisk leverandør og specialfremstillet Elektrisk flangekugleventil Til fødevareindustri/bil/elektronisk fabrik. Vi blev grundlagt i 2007 med fokus på forskning og udvikling, fremstilling, salg og service af CPVC- og UPVC-industrielle rør. Virksomheden har opnået en række certificeringer, herunder produktionslicens for specialudstyr, hygiejnelicens for vandrelaterede produkter i Zhejiang-provinsen, IS09001-certificering for kvalitetsstyringssystem, IS014001-certificering for miljøstyringssystem og IS045001-certificering for arbejdsmiljø- og sikkerhedsstyringssystem. Virksomheden har mere end 50 uafhængige immaterielle rettigheder og selvbetjente import- og eksportrettigheder. For at kunne tilbyde diversificerede produkter og bedre service har virksomheden introduceret avanceret teknologi, værktøjsudstyr og unikke råmaterialer og styringssystemer fra Tyskland og USA. Gennem årene er vores produkter blevet meget anvendt til rørledningstransport af syre- og alkalivæsker, ultrarent vand, drikkevand, rent vand af elektronisk kvalitet og industrielt spildevand inden for kemiske, metallurgiske, solcelle-, atomkraft-, lithiumbatteri-, elektroniske halvleder-, fødevare-, medicin-, bil-, industriel vandbehandling og andre industrier. I øjeblikket har ZHEYI Group etableret mere end 30 salgsselskaber over hele landet, og alle slags produkter eksporteres til Europa, Amerika, Sydøstasien og andre lande og regioner og er dybt foretrukket af indenlandske og udenlandske kunder.

Æresbevis

Nyheder

Kemisk og lithiumbestandig UPVC/CPVC -ventiler (DIN/ANSI):...
Jun 26,2025
I den krævende verden af industriel væskehåndtering er udvælgelsen af passende ventiler vigtig for sikkerhed, effektivitet og levetid. Når man beskæftiger sig med ætsende kemikalier, inklusive forskellige syrer, b...
Lær mere
Den ultimative guide til UPVC -rør til kemiske og lithiumi...
Jun 19,2025
UPVC (Unplastised Polyvinylchlorid) rør er vidt brugt i kemisk behandling, lithiumekstraktion og industrielle anvendelser med høj tryk på grund af deres korrosionsmodstand, holdbarhed og overholdelse af internat...
Lær mere
Højtydende UPVC-rør til barske industrielle miljøer
Jun 12,2025
UPVC -rør er vidt brugt i brancher, der kræver enestående kemisk modstand og holdbarhed. Denne artikel udforsker nøglefunktioner i høje kemiske resistens UPVC-rør til lithiumindustri, korrosionssikre UPVC-rør ti...
Lær mere

Skriv en besked

Streng kvalitetskontrol

ZHEYI Group overholder princippet om "kvalitet først", anvender internationalt avanceret udstyr og råvarer af høj kvalitet, kontrollerer strengt alle produktionsled og er forpligtet til at levere pipeline-produkter med fremragende ydeevne og udsøgt udseende.

Virksomheden bruger det mest avancerede produktionsudstyr og materialer af høj kvalitet, herunder japanske Sekisui og amerikanske Lubrizol. "ZHEYI" kombinerer perfekt udsøgt produktionsteknologi med professionel ledelse, og hvert produkt gennemgår streng kvalitetskontrol - fra produktion, inspektion til endelig levering, hvilket sikrer den perfekte kombination af udseende og funktion.
Præcisionspræstationstest

Hos ZHEYI er hvert produkt omhyggeligt fremstillet, ikke kun med fokus på udsøgt æstetisk design, men også altid med fokus på fremragende iboende kvalitet. Strenge ydeevnetests sikrer, at produktet kan opretholde stabilitet og holdbarhed selv under barske forhold.:

● Densitetsprøvning: Måler materialedensitet for at sikre ensartethed og stabilitet af strukturer.
● Vicat blødgøringstemperaturtest: evaluerer blødgøringsgraden af materialer under høje temperaturforhold for at sikre produktets evne til at modstå deformation i forskellige miljøer.
● Ovntest: simulerer langvarig varmebestandighed og verificerer produktets evne til at modstå høje temperaturer i lang tid.
● Hydrostatisk test: Evaluer rørenes styrke under høje trykforhold for at sikre produktets sikkerhed og pålidelighed.
● Slagtest med faldhammer: Test produktets slagfasthed under transport, installation og daglig brug.

Elektrisk flangekugleventil Branchekendskab

Applikationsscenarier og fordele ved Elektrisk flangekugleventiler I industrielle automatiseringssystemer

Elektriske flangekugleventiler spiller en vigtig rolle i industrielle automatiseringssystemer på grund af deres hurtige respons, høje tætning, fjernbetjening og andre egenskaber. Følgende er dets typiske applikationer og kernefordele i flere nøgleindustrier:

1. sikkert drikkevand
Anvendelse: Brugt i vandforsyningsrørnetværk, pumpestationsskift og desinfektionssystemer i vandplanter for at sikre præcis kontrol af vandstrømmen.
Fordele: Elektrisk drev kan integreres med SCADA -systemet for at opnå uovervåget justering og undgå vandforureningsrisici.

2. Metallurgi
Anvendelse: Skift og regulering af høj-temperatur og højtryksgasser (såsom højovnsgas) og kølevandssystemer.
Fordele: Korrosionsbestandige materialer (såsom rustfrit stål) kan klare stærke syre- og alkaliske medier, og det eksplosionssikre design af aktuatoren tilpasser sig hårde miljøer.

3. fotovoltaisk
Anvendelse: Kemisk transport (såsom syre, inert gas) i siliciummaterialeproduktion og gendannelsessystemer til spildevand.
Fordele: Høj tætning forhindrer skadelig lækage, og elektrisk kontrol matcher rytmen af automatiserede produktionslinjer.

4. atomkraft
Anvendelse: Isolering og udladning af kølesystemet for nuklear ø og radioaktivt spildevandsrøringsrørledning.
Fordel: Overhold nukleare sikkerhedsstandarder (såsom ASME III -certificering) og kan lukkes i tilfælde af fiasko.

5. Elektronisk halvleder
Anvendelse: Præcisionslevering af ultrapure -vand (UPW) og specielle gasser (såsom nitrogen og argon).
Fordel: Polering af behandling af den indre væg i ventilkroppen (RA≤0,4μm) for at undgå partikelforurening og sikre processerneslighed.

6. Medicin
Anvendelse: Oprenset vand, dampsterilisering (SIP) og CIP -rengøringssystemer i farmaceutiske processer.
Fordel: Den dødsvinkel-fri strukturelle design opfylder GMP-kravene og undgår væksten af mikroorganismer.

7. Industriel vandbehandling
Anvendelse: Cirkulerende kølevand, omvendt osmose (RO) forbehandling og lægemiddeldoseringskontrol.
Fordel: Support Modbus/Profibus -kommunikation og link til PLC for at realisere intelligent dosering.

8. Industrielt spildevand
Anvendelse: Syre-baseneutralisering, skift og udladning af tungmetalspildevandsrøringsrørledninger.
Fordele: PTFE-sæler er meget korrosionsbestandige, og elektriske aktuatorer kan programmeres til at imødekomme intermitterende udladningsbehov.
