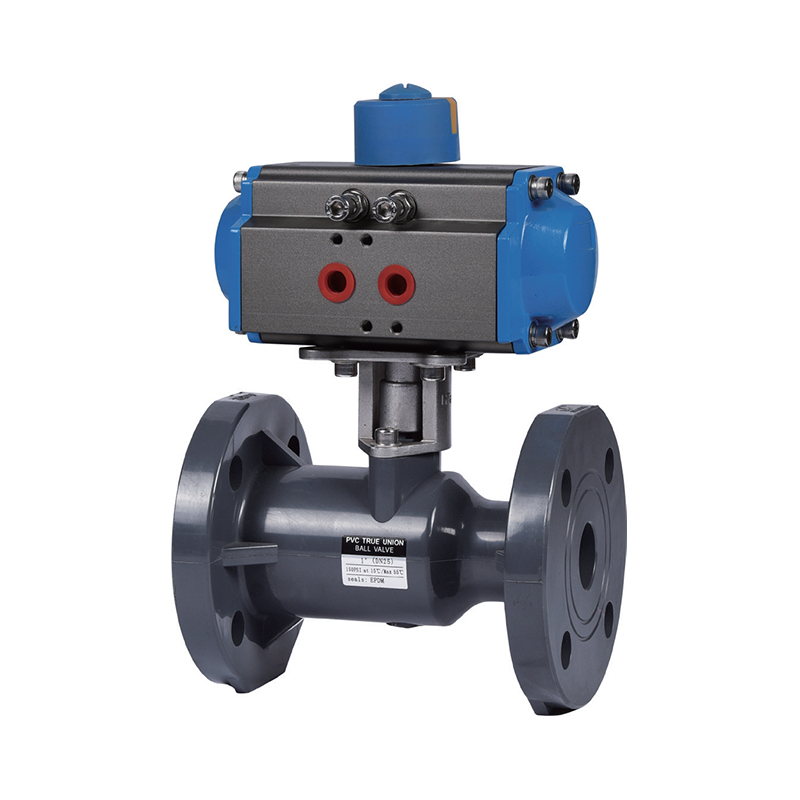

Pneumatisk flangekugleventil

Blandt alle typer ventiler har den pneumatiske flangede kugleventil væskemodstanden. Selv den reducerede bore-type har relativt lav væskemodstand. Ventilkroppen af den pneumatiske kugleventil er udstyret med tryklejer for at reducere friktionsmoment på stammen, hvilket sikrer glat og fleksibel langvarig drift. Ventilsædet tilbyder tætningsydelse, lavet af elastiske materialer som PTFE, hvilket forbedrer tætningsevnen, når det mellemstore tryk øges. Derudover er STEM -forseglingen pålidelig og modstandsdygtig over for skader. På grund af de selvsmøringsegenskaber for de anvendte materialer og minimalt friktionstab med bolden, har den pneumatiske kugleventil en lang levetid. Fjedre mellem bolden, stilken og ventilkroppen hjælper med at udlede statisk elektricitet genereret under skift, hvilket sikrer sikker brug.

Kontakt os

Tidligere：Elektrisk flangekugleventil
Næste：UPVC/CPVC elektriske drevne ventiler

parameter anvendelse Tekniske standarder

(1) Materiale: UPVC, CPVC
(2) Størrelse: 1 "-4 ", DN25-DN100, DN32-DN110
(3) Standard: Din
(4) Forbindelse: Flange
(5) Arbejdstryk: 150psi, 1,0MPa
(6) Driftstemperatur: UPVC (-10 ℃ -60 ℃), CPVC (-10 ℃ -90 ℃)
(7) Minimum lufttryk: 45psi, 0,4MPa
(8) Kropsfarve: UPVC (mørkegrå), CPVC (lysegrå)

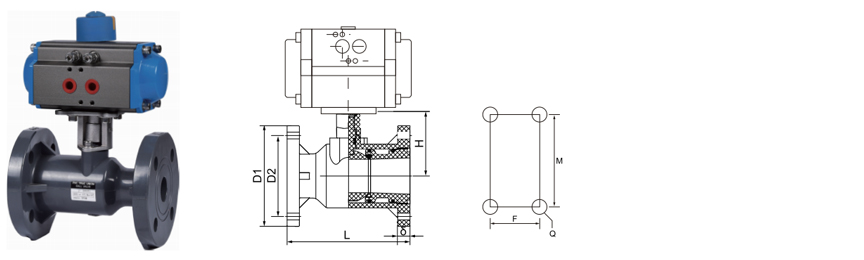

Størrelse/nom.		DN32	DN40	DN50	dn6e	DN75	DN90	DN110	DN140	DN160
		(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DNB0)	(DN100)	(DN125)	(DN150)
		(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")
D1		115	140	145	165	180	195	220	250	285
D2	Din	85	100	110	125	145	160	180	210	240
	Ansi	79	89	98	121	140	152	191	216	241
	Jis	42.5	48.5	61	73	90	105	132	158	186
N-φ	DIN	4-φ14	4-φ18	4-φ18	4-φ18	4-φ18	8-φ18	8-φ18	8-φ18	8-φ18
	Ansi	4-φ16	4-φ16	4-φ16	4-φ19	4-φ19	4-φ19	4-φ19	8-φ22	8-φ22
	Jis	4-φ19	4-φ19	4-φ19	4-φ19	4-φ19	8-φ19	8-φ19	8-φ23	8-φ23
Δ		16	18	18	20	20	25	25	27	29
F		-	-	-	-	45	45	49	49	49
M		40	52	52	70	84	84	121	121	121
Q		2 × M6	2 × M8	2 × M8	2 × M8	4 × M10	4 × M10	4 × M10	4 × M10	4 × M10
Drejningsmoment (n · m)		4	6	8	12	18	26	35

Actuator Work-tilstand Dobbeltvirkende/enkeltvirkende (NC normalt lukket, ingen normalt åben)

Specifikation	20	25	32	40	50	63	75	90	110	140	160
Specifikation	1/2 "	3/4 "	1 "	11/4 "	11/2 "	2 "	2 1/2 "	3 "	4"	5 "	6 "
Kontrol af stress	4 ~ 8
Namur Standard Air Source Interface	G 1/4 "
Dobbeltvirkende aktuatormodeller	TBN032D	TBN032D	TBN032D	TBN052D	TBN052D	Tbn63d	Tbn75d	Tbn83d	Tbn92d	TBN105D	Tbn125d
Enkelt fungerende aktuatormodeller	TBN052SK	TBN052SK	TBN052SK	TBN063SK	TBN063SK	Tbn75SK	Tbn83SK	Tbn92SK	TBN105SK	Tbn125SK	TBN140SK

Selskab

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group ja Kina Pneumatisk flangekugleventil Til fødevareindustri/bil/elektronisk leverandør og specialfremstillet Pneumatisk flangekugleventil Til fødevareindustri/bil/elektronisk fabrik. Vi blev grundlagt i 2007 med fokus på forskning og udvikling, fremstilling, salg og service af CPVC- og UPVC-industrielle rør. Virksomheden har opnået en række certificeringer, herunder produktionslicens for specialudstyr, hygiejnelicens for vandrelaterede produkter i Zhejiang-provinsen, IS09001-certificering for kvalitetsstyringssystem, IS014001-certificering for miljøstyringssystem og IS045001-certificering for arbejdsmiljø- og sikkerhedsstyringssystem. Virksomheden har mere end 50 uafhængige immaterielle rettigheder og selvbetjente import- og eksportrettigheder. For at kunne tilbyde diversificerede produkter og bedre service har virksomheden introduceret avanceret teknologi, værktøjsudstyr og unikke råmaterialer og styringssystemer fra Tyskland og USA. Gennem årene er vores produkter blevet meget anvendt til rørledningstransport af syre- og alkalivæsker, ultrarent vand, drikkevand, rent vand af elektronisk kvalitet og industrielt spildevand inden for kemiske, metallurgiske, solcelle-, atomkraft-, lithiumbatteri-, elektroniske halvleder-, fødevare-, medicin-, bil-, industriel vandbehandling og andre industrier. I øjeblikket har ZHEYI Group etableret mere end 30 salgsselskaber over hele landet, og alle slags produkter eksporteres til Europa, Amerika, Sydøstasien og andre lande og regioner og er dybt foretrukket af indenlandske og udenlandske kunder.

Æresbevis

Nyheder

Kemisk og lithiumbestandig UPVC/CPVC -ventiler (DIN/ANSI):...
Jun 26,2025
I den krævende verden af industriel væskehåndtering er udvælgelsen af passende ventiler vigtig for sikkerhed, effektivitet og levetid. Når man beskæftiger sig med ætsende kemikalier, inklusive forskellige syrer, b...
Lær mere
Den ultimative guide til UPVC -rør til kemiske og lithiumi...
Jun 19,2025
UPVC (Unplastised Polyvinylchlorid) rør er vidt brugt i kemisk behandling, lithiumekstraktion og industrielle anvendelser med høj tryk på grund af deres korrosionsmodstand, holdbarhed og overholdelse af internat...
Lær mere
Højtydende UPVC-rør til barske industrielle miljøer
Jun 12,2025
UPVC -rør er vidt brugt i brancher, der kræver enestående kemisk modstand og holdbarhed. Denne artikel udforsker nøglefunktioner i høje kemiske resistens UPVC-rør til lithiumindustri, korrosionssikre UPVC-rør ti...
Lær mere

Skriv en besked

Streng kvalitetskontrol

ZHEYI Group overholder princippet om "kvalitet først", anvender internationalt avanceret udstyr og råvarer af høj kvalitet, kontrollerer strengt alle produktionsled og er forpligtet til at levere pipeline-produkter med fremragende ydeevne og udsøgt udseende.

Virksomheden bruger det mest avancerede produktionsudstyr og materialer af høj kvalitet, herunder japanske Sekisui og amerikanske Lubrizol. "ZHEYI" kombinerer perfekt udsøgt produktionsteknologi med professionel ledelse, og hvert produkt gennemgår streng kvalitetskontrol - fra produktion, inspektion til endelig levering, hvilket sikrer den perfekte kombination af udseende og funktion.
Præcisionspræstationstest

Hos ZHEYI er hvert produkt omhyggeligt fremstillet, ikke kun med fokus på udsøgt æstetisk design, men også altid med fokus på fremragende iboende kvalitet. Strenge ydeevnetests sikrer, at produktet kan opretholde stabilitet og holdbarhed selv under barske forhold.:

● Densitetsprøvning: Måler materialedensitet for at sikre ensartethed og stabilitet af strukturer.
● Vicat blødgøringstemperaturtest: evaluerer blødgøringsgraden af materialer under høje temperaturforhold for at sikre produktets evne til at modstå deformation i forskellige miljøer.
● Ovntest: simulerer langvarig varmebestandighed og verificerer produktets evne til at modstå høje temperaturer i lang tid.
● Hydrostatisk test: Evaluer rørenes styrke under høje trykforhold for at sikre produktets sikkerhed og pålidelighed.
● Slagtest med faldhammer: Test produktets slagfasthed under transport, installation og daglig brug.

Pneumatisk flangekugleventil Branchekendskab

Fælles fejldiagnose og vedligeholdelsespraksis for pneumatisk flangekugleventiler (multi-branche-applikationsscenarier)

Pneumatiske flangekugleventiler er vidt brugt i sikkert drikkevand, metallurgi, fotovoltaik, atomkraft, elektroniske halvledere, medicin, industriel vandbehandling, industrielt spildevand og andre felter på grund af deres hurtige åbning og lukning, god forsegling og højtryksresistens. I langvarig drift kan der imidlertid forekomme fejl på grund af mellemstore egenskaber, arbejdsvilkår eller forkert drift. Følgende er almindelige problemer og vedligeholdelsesforslag, der analyseres i kombination med forskellige industriscenarier:

1. Almindelig fejldiagnose og løsninger
Ventil intern eller ekstern lækage
Mulige årsager: slid af tætningsringen (såsom langvarig aldring af høj temperatur af PTFE), skader på ventilsædet og løse flangebolte.

Forskelle til industrianvendelse:
Medicin/elektronisk halvleder: Medier med høj renhed kræver nul lækage, og ventilsædet skal kontrolleres regelmæssigt (såsom PPL-forstærket polytetrafluorethylen).
Atomkraft/industrielt spildevand: Ælklige medier (såsom syre og alkali) er lette at korrodere ventilkroppen, og hastelloy eller fluorforede ventiler skal anvendes.

Pneumatiske aktuatorer er langsomme eller mislykkes
Mulige årsager: Utilstrækkelig luftkildens tryk, magnetventilfejl, vandakkumulering i cylinderen (trykluft er ikke tør).

Forskelle til industrianvendelse:
Fotovoltaisk/metallurgi: Miljø med høj temperatur forårsager mere kondenseret vand i luftkilde -rørledningen, og der skal installeres en lufttørrer.
Sikkert drikkevand: fugtigt miljø kan forårsage aktuatorkorrosion, og IP67 -beskyttelsesniveau anbefales.

Ventil sidder fast eller ikke er i stand til at skifte
Mulige årsager: Medium krystallisation (såsom salt i industrielt spildevand), urenhedsakkumulering (såsom silt i vandbehandling), langvarig mangel på vedligeholdelse.

Forskelle til industrianvendelse:
Industriel vandbehandling: Skyl ventilhulen regelmæssigt for at forhindre partikler i blokering.
Elektroniske halvledere: Metalionforurening bør undgås i ultrapure -vandsystemer, og fuldt foret ventiler anbefales.

2. Målrettet vedligeholdelsespraksis
Regelmæssig inspektion og rengøring
Sikker drikkevand/farmaceutisk industri: Demonter og inspicér sæler hvert kvartal for at sikre, at der ikke er nogen biofilm eller kemisk rest.
Fotovoltaisk/halvleder: Brug nitrogen med høj renhed til at rense gaslinjen for at forhindre partikelforurening.

Smøring og forseglingsstyring
Metallurgi/atomkraft: Brug høj temperaturbestandigt fedt (såsom silikonebaseret fedt) under forhold med høj temperatur for at undgå tør friktion.
Industrielt spildevand: I korrosive mediemiljøer anbefales det at bruge bælge -grafitpakning til dobbeltbeskyttelse af ventilstamsæler.

Vedligeholdelse af pneumatisk system
Fælles for alle brancher:
Kontroller gasskilden Triplex (filter, trykreducerende ventil, olie tågeopsamler) for at sikre et stabilt tryk (normalt 0,4 ~ 0,6MPa).
Magnetventiler og grænseafbrydere skal være støvsikker og fugtbestandig, især til udendørs miljøer med fotovoltaiske planter.

3. særlige forholdsregler for branchen
Atomkraft: Skal overholde ASME III eller RCC-M-standarderne, og ventilkropsmaterialet skal være strålingsresistent (såsom 316L ultra-lavt kulstofrustfrit stål).
Elektroniske halvledere: Elektrolytisk polering (RA≤0,4μm) af ventilens overflade i kontakt med mediet for at forhindre, at partikler falder af.
Medicin: Under sterilisering (SIP/CIP) forhold skal ventilen modstå høje temperaturdampcyklusser over 120 ° C.
