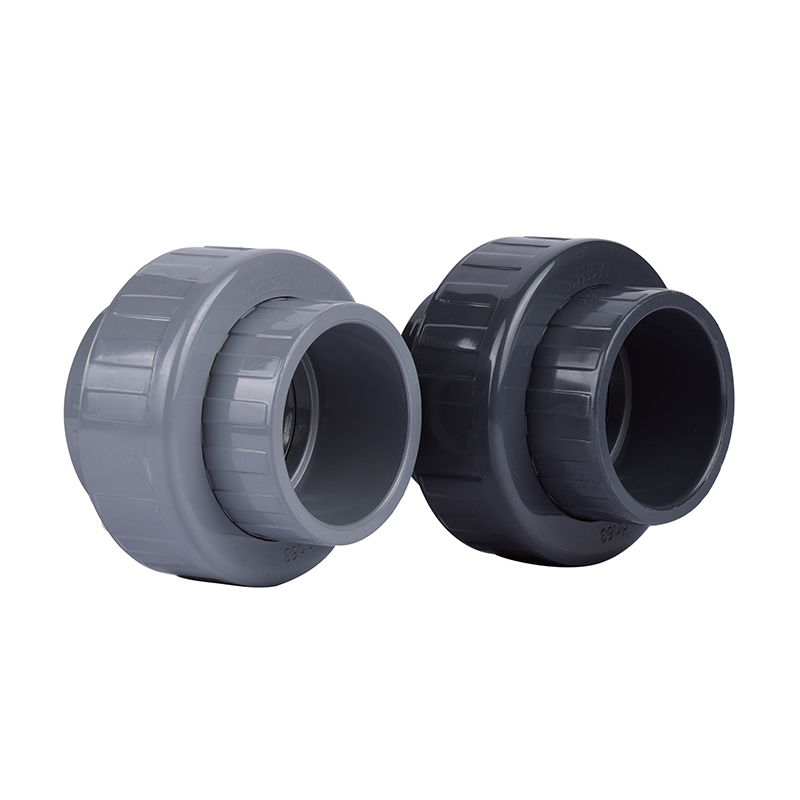

SCH8O/DIN UPVC/CPVC Ⅰ Union

UPVC/CPVCⅠ-unionen har et unikt design, der muliggør hurtig og nem installation uden komplekse værktøjer eller ekspertise. Dens karakteristiske tætningsstruktur sikrer nul lækage under væsketransmission, hvilket forbedrer systemets sikkerhed og stabilitet.

Med letvægtskonstruktion og lave vedligeholdelsesomkostninger er det et valg til rørsystemer til industri, byggeri og boliger. Vi er forpligtet til at levere højkvalitets UPVC/CPVCⅠ fagforeninger for at imødekomme forskellige kundebehov.

Kontakt os

Tidligere：SCH8O/DIN UPVC/CPVC Ⅱ Union
Næste：SCH8O/DIN UPVC/CPVC hunadapter

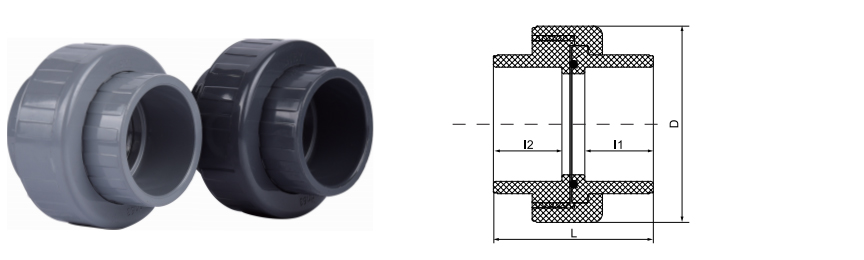

parameter anvendelse Tekniske standarder

dn	DN	D	L	I1	I2
20	15	44.6	52	20	20
25	20	52.2	58	22	22
32	25	63.8	59	22	22
40	32	74	64	26	26
50	40	88	75	32	33
63	50	108	88	38	37
75	65	127	105	44	43
90	80	144	121	51	51
110	100	168	146	61	61

SCH80 · DIN · TRE-STYKKE

UPVC / CPVC I Union

SCH80/DIN UPVC/CPVC I Union er en specialiseret tredelt rørfitting designet til at lette hurtig til- og frakobling af rørsektioner uden at kræve permanent modifikation af systemet. Fremstillet i overensstemmelse med både ASTM SCH80 og DIN standarder, giver disse fagforeninger en alsidig grænseflade til højtryksvæskehåndtering. UPVC-varianten (Unplasticized Polyvinyl Chloride) er konstrueret til generel kemisk resistens og vandsystemer ved omgivelsestemperatur, mens CPVC-versionen (Chlorinated Polyvinyl Chloride) udvider servicekapaciteten til korrosive højtemperaturmiljøer. Den indvendige O-ringstætning sikrer en lækagesikker overgang, hvilket gør den til en kritisk komponent til systemer, der kræver hyppig vedligeholdelse eller modulære omkonfigurationer i tunge industrisektorer.

SCH80 / DIN

UPVC / CPVC

EPDM / FKM

PN10 - PN16

⦿

Dobbelt-standard kompatibilitet

Tilgængelig i både SCH80 (ANSI) og DIN dimensionelle specifikationer, hvilket sikrer problemfri integration i internationale rørprojekter og eksisterende infrastrukturer.

⦿

Kemisk inertitet

Polymerstrukturen modstår oxidation, afskalning og elektrokemisk korrosion og bevarer den strukturelle integritet ved transport af aggressive syrer, baser og salte.

⦿

Termisk modstandsområde

UPVC-enheder understøtter drift op til 60°C, mens CPVC-varianter rummer højtemperaturvæsker op til 95°C, hvilket giver stabilitet til atomkraft og lithiumbatteribehandling.

⦿

Højtryksvurdering

SCH80-vægtykkelsen giver øget mekanisk styrke og trykdæmpningsevne sammenlignet med standard SCH40-fittings.

Teknisk parametersæt

Teknisk parameter Specifikationsdetaljer

Materiale sammensætning UPVC (Polyvinyl Chloride) / CPVC (Chlorinated Polyvinyl Chloride)

Overholdelse af standarder ASTM D2467 (SCH80), DIN 8061/8062

Tætningsmateriale EPDM / FKM (Viton) O-ringe for kemisk kompatibilitet

Forbindelsestyper Sokkel (opløsningsmiddelsvejsning) eller gevind (NPT/BSPT)

Arbejdstryk PN10 / PN16 (Afhænger af temperatur og diameter)

Primære applikationsscenarier

⚙

Halvleder og elektronik

Transport af ultrarent vand (UPW) og kemikalier af elektronisk kvalitet i renrumsmiljøer for at forhindre ionisk kontaminering.

⚙

Energi og kemisk forarbejdning

Håndtering af elektrolytter i produktion af lithiumbatterier, fremstilling af solcelleceller og syre-base transport i metallurgiske faciliteter.

⚙

Vandbehandling

Integration i industrielle spildevandsrensningsanlæg, afsaltningssystemer og distributionsnet til drikkevand.

⚙

Fødevarer og lægemidler

Væsketransport i sanitære miljøer, der kræver ikke-giftige, ikke-udvaskende rørmaterialer, der overholder FDA- og NSF-standarder.

Installationsvejledning

Anvendelse af solventcement: Sørg for, at muffen og rørenden er rene og tørre, før den passende primer og solventcement påføres. Tillad tilstrækkelig hærdningstid baseret på producentens trykklassificeringsskemaer før systemaktivering.
Inspektion af tætning: Før samling skal du kontrollere, at O-ringen sidder korrekt og fri for snavs. Smør med et silikonebaseret smøremiddel om nødvendigt; undgå petroleumsbaserede olier, som kan nedbryde EPDM-tætninger.
Termisk udvidelse: I højtemperatur-CPVC-installationer skal du tage højde for koefficienten for lineær udvidelse. Fagforeninger bør placeres for at undgå overdreven stress forårsaget af termisk bevægelse.
Opbevaringsbetingelser: Opbevar fittings i et skyggefuldt område væk fra direkte UV-eksponering for at forhindre langvarig sprødhed af materiale. Opbevar enhederne i deres originale emballage for at beskytte gevind og tætningsflader mod mekanisk beskadigelse.

Kritiske vedligeholdelsesnoter

Efter enhver demontering skal O-ringstætningen altid udskiftes. Genbrug af komprimerede tætninger fører til uforudsigelig lækageevne.
Undersøg omløbermøtrikkens gevind med jævne mellemrum for tegn på deformation eller stressblegning, især i systemer med hyppige temperaturcyklusser.
Brug ikke metalværktøj til at stramme omløbermøtrikken mere end håndspændt plus en kvart omgang. Overspænding fremkalder spændingsrevner i termoplastiske møtrikker.
For CPVC-foreninger i kontinuerlig varmdrift over 80°C, implementer en halvårlig inspektionsprotokol for materialemisfarvning eller overfladerevner.
