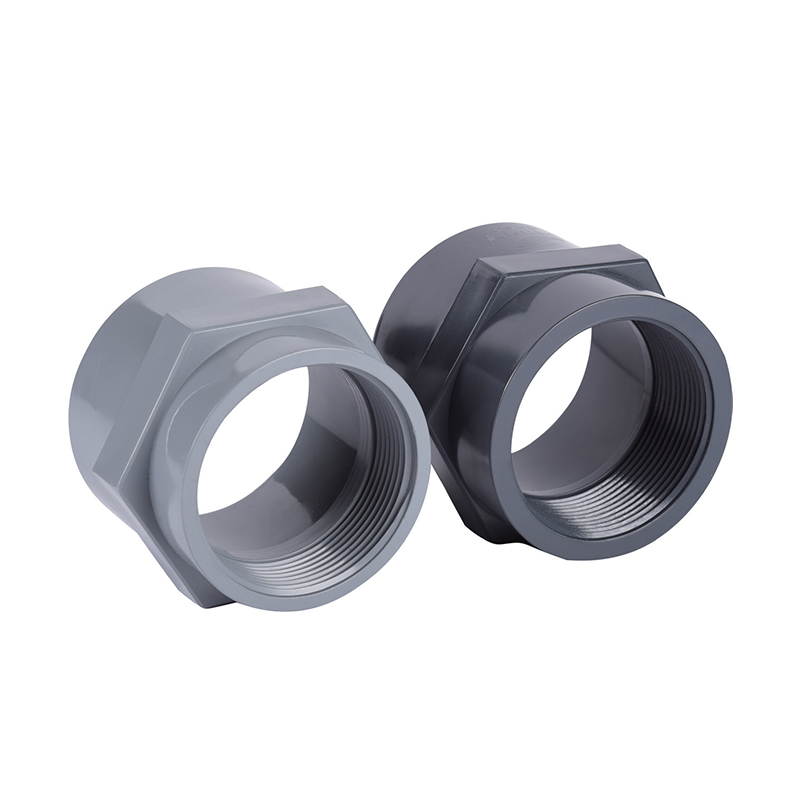

SCH8O/DIN UPVC/CPVC hunadapter

UPVC/CPVC-hunadapteren sikrer en sikker forbindelse med standard rørfittings, der effektivt forhindrer lækage og forbedrer sikkerheden og pålideligheden af rørsystemet.

Det er meget udbredt i husholdnings VVS-systemer, HVAC-systemer og industriel væsketransport. Vores UPVC/CPVC hun-adaptere tilbyder ydeevne og holdbarhed med fordele som letvægtskonstruktion, nem installation og lave vedligeholdelsesomkostninger.

Kontakt os

Tidligere：SCH8O/DIN UPVC/CPVC Ⅰ Union
Næste：SCH8O/DIN UPVC/CPVC hanadapter

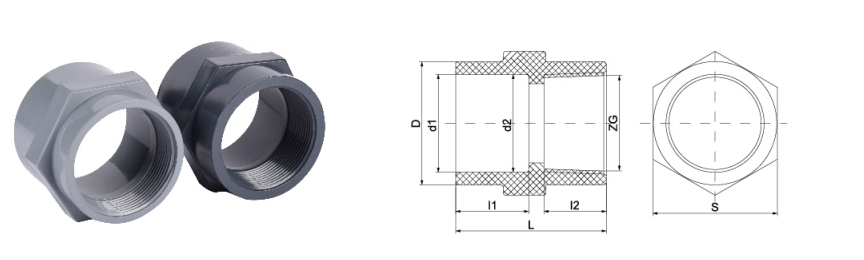

parameter anvendelse Tekniske standarder

STØRRELSE/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	DN50)	(DN65)	(DN80)	(DN100)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")
DIN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4
	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1
	D	29	35	42	52	61	75	90	106	127
	L	45	51	56	62	70	75	80	90	108
	I1	20	22	24	28	31	38	44	51	61.5
	I2	19	20	23	24	27	28	29	31	38
	S	30	36	45	54	64	77	91	108	130
	ZG	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"
ANSI	d1	21.54	26.87	33.66	42.42	48.56	60.63	73.38	89.31	114.76
	d2	21.23	26.57	33.27	42.04	48.11	60.17	72.85	88.7	114.07
	D	29.7	35.3	43.7	53.1	59.9	73.1	88	105.3	132
	L	40.22	44.4	49.6	55.25	58.25	66.6	77.5	83.65	99.7
	I1	23.22	26.4	29.57	32.75	35.93	39.1	45.45	48.63	58.15
	NPT	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"
JIS	d1	21.54	26.87	33.66	42.42	48.56	60.63	73.38	89.31	114.76
	d2	21.23	26.57	33.27	42.04	48.11	60.17	72.85	88.7	114.07
	D	29.7	35.3	43.7	53.1	59.9	73.1	88	105.3	132
	L	40.22	44.4	49.6	55.25	58.45	66.6	77.5	83.65	99.7
	I1	23.22	26.4	29.57	32.75	35.93	39.1	45.45	48.63	58.15
	NPT	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"

SCH80 / DIN · GEVINDOVERGANG

UPVC / CPVC hun-adapter

Fatning x Udvendigt gevind · NPT / BSPT · PN10-PN16

SCH80/DIN UPVC/CPVC-hunadapteren er en kritisk termoplastisk fitting konstrueret til at lette overgangen mellem ikke-metalliske rør og gevindforsynede hankomponenter, såsom ventiler, målere eller metalliske rørsektioner. Fremstillet i overensstemmelse med Schedule 80 (SCH80) eller DIN standarder, er disse adaptere designet med øget vægtykkelse til at modstå højere indre tryk og mekaniske belastninger sammenlignet med standard fittings. Det indvendige hungevind er præcisionsbearbejdet for at sikre en lækagesikker tætning, når det integreres i trykrørsystemer. Ved at bruge UPVC (Unplasticized Polyvinyl Chloride) eller CPVC (Chlorinated Polyvinyl Chloride) harpiks giver disse komponenter en kemisk inert løsning til transport af ætsende væsker og vand med høj renhed, og opretholder den strukturelle integritet på tværs af en bred vifte af industrielle temperaturer og kemiske koncentrationer.

UPVC / CPVC SCH80 / DIN NPT / BSPT PN10-PN16

①

Kemisk inertitet

Modstand mod et bredt spektrum af syrer, baser og salte forhindrer materialenedbrydning og væskeforurening i følsomme procesmiljøer.

②

Termisk stabilitet

CPVC-varianter understøtter driftstemperaturer op til 93°C (200°F), hvilket gør dem velegnede til håndtering af varme ætsende væsker og industrielle vandsystemer.

③

Lavt friktionstab

Den glatte indvendige overfladefinish minimerer turbulens og trykfald, hvilket reducerer energibehovet til væsketransport.

④

Standardiseret kompatibilitet

Overholdelse af SCH80 og DIN dimensionelle standarder sikrer problemfri integration med global industriel rørinfrastruktur og udstyr.

Tekniske specifikationer

Materiale muligheder UPVC (grå/blå) / CPVC (lys grå/creme)

Standard overholdelse ASTM D2467 (SCH80), DIN 8063, ISO 1452

Trykvurdering PN10, PN16 eller SCH80 trykklasser

Tilslutningstype Fatning (solvent cement) x hun NPT/BSPT gevind

Størrelsesområde 1/2" til 4" (DN15 - DN100)

Trådkompatibilitet

Udvendigt gevind er designet til at passe sammen med standard han-NPT- eller BSPT-gevindkomponenter. Den koniske gevindgeometri giver en mekanisk støjtætning, når den kombineres med PTFE-tape. Til systemer, der håndterer medier med høj renhed, skal du vælge tråde med reducerede gratspecifikationer.

Kemisk resistens

UPVC giver modstandsdygtighed over for de fleste uorganiske syrer og baser op til 60°C. CPVC udvider kemisk kompatibilitet til et bredere udvalg af organiske syrer og klorerede medier ved forhøjede temperaturer. Kontroller altid kompatibilitet med specifik proceskemi.

Primære applikationsscenarier

⛭

Kemi og metallurgi

Transport af svovlsyre, saltsyre og kaustisk soda i bejdse- og forarbejdningslinjer.

⛭

Elektronik og halvledere

Distribution af Ultra-Pure Water (UPW) og elektroniske kemikalier, hvor ionisk kontaminering skal undgås.

⛭

Vedvarende energi

Rørsystemer til produktion af lithiumbatterier og fremstilling af fotovoltaiske (PV) celler.

⛭

Vandbehandling

Håndtering af industrispildevand, RO-permeat (omvendt osmose) og distribution af drikkevand.

⛭

Fødevarer og lægemidler

Sanitær transport af deioniseret vand og rengøring-på-sted (CIP) løsninger.

Installationsvejledning

Gevindforsegling: Brug kun PTFE (Teflon) tape designet til plastgevind. Undgå at bruge opløsningsmiddelbaserede rørdop, som kan forårsage miljøspændingsrevner (ESC) i UPVC- eller CPVC-materialer.
Drejningsmomentstyring: Overspænd ikke adaptere med hungevind. Plasttråde er modtagelige for afskalning eller split-fejl, hvis der påføres for stor mekanisk kraft. Håndspænd plus en til to omgange er generelt tilstrækkeligt.
Solventcementering: Sørg for, at muffeenden er rengjort og primet, før den passende solventcement påføres. Overhold de anbefalede indstillede og hærdetider i forhold til omgivelsestemperatur og rørdiameter.
Opbevaringsbetingelser: Opbevar fittings på et køligt, skyggefuldt område væk fra direkte UV-eksponering for at forhindre langvarig skørhed. Opbevar komponenter i den originale emballage for at beskytte trådene mod fysisk beskadigelse og snavs.

Kritiske begrænsninger

Brug ikke CPVC-hunadaptere med oxiderende syrer såsom salpetersyre over 15 % koncentration ved forhøjede temperaturer.
Undgå stødbelastning eller pludselige trykstød, der overstiger 1,5× det nominelle arbejdstryk.
Ikke egnet til dampservice eller kontinuerlig udsættelse for UV uden beskyttende belægning.
Brug aldrig metalrørsnøgler direkte på plastikadapterhus. Brug stropnøgler eller polstret værktøj for at forhindre overfladeudskæring.
Påfør ikke gevindtætningsmiddel på de to første gevind for at forhindre, at tætningsmiddel trænger ind i væskestrømmen.
