SCH8O/DIN UPVC/CPVC Ⅱ Union

UPVC/CPVCⅡ-unionen udviser anti-ældningsegenskaber og opretholder fysisk og kemisk ydeevne selv i barske miljøer. Dens design giver mulighed for hurtig og nem installation uden komplekse værktøjer, hvilket sparer tid og omkostninger.

Unionen tilbyder enestående tætningsydelse, der effektivt forhindrer lækage og sikrer systemets stabilitet og sikkerhed.

Kontakt os

Tidligere：SCH8O/DIN UPVC/CPVC Sadelled
Næste：SCH8O/DIN UPVC/CPVC Ⅰ Union

parameter anvendelse Tekniske standarder

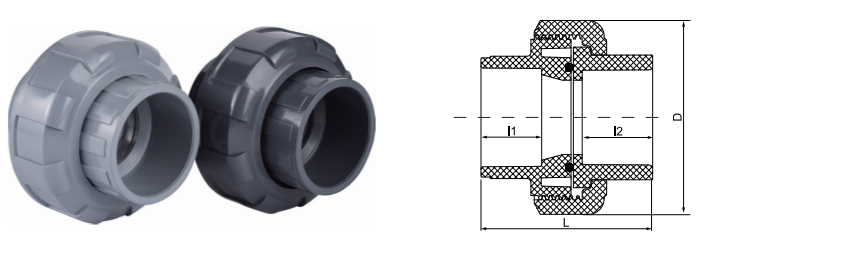

dn	DN	D	L	I1	I2
20	15	56	54	22	22
25	20	63	65	22	22
32	25	75	71	24	24
40	32	85	80	28	28
50	40	99	89	31	31
63	50	118	98	38	38

SCH80 / DIN · TRE-STYKKET UNION

UPVC / CPVC Type II Union

Fatning eller gevind · EPDM/FKM Tætning · Dobbelt Standard

SCH80/DIN UPVC/CPVC II Union er en kritisk komponent designet til sikker forbindelse og nem vedligeholdelse af industrielle termoplastiske rørsystemer. Konstrueret til at opfylde både ASTM Schedule 80 og DIN metriske standarder, denne union har en tredelt konstruktion, der giver mulighed for frakobling af rørsektioner uden at skære ledningen. UPVC-varianten (Unplasticized Polyvinyl Chloride) giver kemisk resistens til generel vandbehandling og ætsende væsketransport, mens CPVC-versionen (Chlorinated Polyvinyl Chloride) bruges specifikt til anvendelser ved højere temperaturer og aggressiv kemisk behandling. De præcisionsbearbejdede gevind og højkvalitets EPDM eller FKM O-ringe sikrer en lækagesikker tætning under nominelle trykforhold, hvilket gør det til et standardvalg til høj renhed og industriel væskehåndtering.

Dobbelt standard kompatibilitet

Tilgængelig i SCH80 (ASTM) og DIN specifikationer for at integreres problemfrit i forskellige internationale rørkonfigurationer.

Materiale alsidighed

UPVC-muligheder for ætsende væsker ved omgivelsestemperatur og CPVC til kemisk modstandsdygtighed ved forhøjede temperaturer op til 93°C (200°F).

Systemvedligeholdelse

Unionens design letter hurtig ventil- eller udstyrsudskiftning, hvilket reducerer nedetiden i kontinuerlige behandlingsmiljøer.

Kemisk inerti

Ikke-ætsende termoplastisk materiale forhindrer ionudvaskning og opretholder mediets renhed i følsomme elektroniske eller farmaceutiske applikationer.

Tekniske specifikationer

Materiale muligheder

UPVC (grå), CPVC (lys grå/beige)

Trykvurdering

PN16 eller SCH80 (varierer efter størrelse og temperatur)

Tilslutningstype

Fatning (solvent cement) eller gevind (NPT/PT)

Tætningsmateriale

EPDM eller FKM (Viton) O-ringe

Standard overholdelse

ASTM D2467, ASTM F439, DIN 8063

▣

Halvleder og elektronik

Transport af ultrarent vand (UPW) og kemikalier af elektronisk kvalitet, hvor metallisk forurening skal elimineres.

▣

Kemi og metallurgi

Transport af syrer, baser og salte i pletteringslinjer, bejdseprocesser og kemiske doseringssystemer.

▣

Vedvarende energi

Rør til fremstilling af fotovoltaiske (PV) celler og behandling af lithium-ion batterielektrolyt.

▣

Industriel vandbehandling

Håndtering af industrispildevand, afsaltning af havvand og distribution af drikkevand.

▣

Fødevarer og lægemidler

Sanitær transport af deioniseret vand og rengøring-på-sted (CIP) løsninger.

Installationsvejledning

Opløsningsmiddelsvejsning: Sørg for, at rørenderne er firkantede og afgratede. Brug den passende primer og solventcement, der er specifik for materialet (UPVC vs. CPVC) for at sikre en molekylær binding.
Inspektion af O-ring: Før samling skal du kontrollere, at O-ringen sidder korrekt i sin rille og fri for snavs for at forhindre bypass-lækage.
Håndstramning: Forbindelser bør generelt strammes med hånden. Undgå at trække for meget med skruenøgler, da overdreven kraft kan forårsage spændingsrevner i termoplastiske møtrikker.
Opbevaringsbetingelser: Opbevares i et køligt, tørt miljø væk fra direkte UV-eksponering for at forhindre langvarig nedbrydning af polymerstrukturen.
Termisk ekspansion: Når det bruges i CPVC-højtemperaturledninger, skal du sikre dig, at rørsystemet inkluderer tilstrækkelige ekspansionsløkker for at forhindre mekanisk belastning på samlingssamlingerne.

Vedligeholdelse & Eftersyn

Kontroller med jævne mellemrum omløbermøtrikken for tegn på krybning eller revner, især i termiske applikationer med høj cyklus.
Udskift O-ringe under enhver demontering. Genbrug af komprimerede eller ældede tætninger kompromitterer lækageintegriteten.
For CPVC fagforeninger i varm kemisk service, inspicér årligt for farveændring eller blødgøring af overfladen som indikatorer for kemisk angreb.
Brug ikke petroleumsbaserede smøremidler på gevind eller O-ringe. Brug kun silikonebaserede eller PTFE-smøremidler, der er godkendt til termoplast.
Når du tilslutter igen efter vedligeholdelse, skal du sikre dig, at gevindene er rene og ubeskadigede. Krydsgevind fører til øjeblikkelig tætningsfejl.

Disse fagforeninger er vidt udbredt på tværs af kemiske, metallurgiske, fotovoltaiske, nukleare, lithium-, elektroniske halvleder-, fødevare-, farmaceutiske, bilindustrien og industriel vandbehandlingsindustri til håndtering af syre-alkali-væsker, ultrarent vand, drikkevand, elektronisk vand og industrispildevandsrørledninger.
