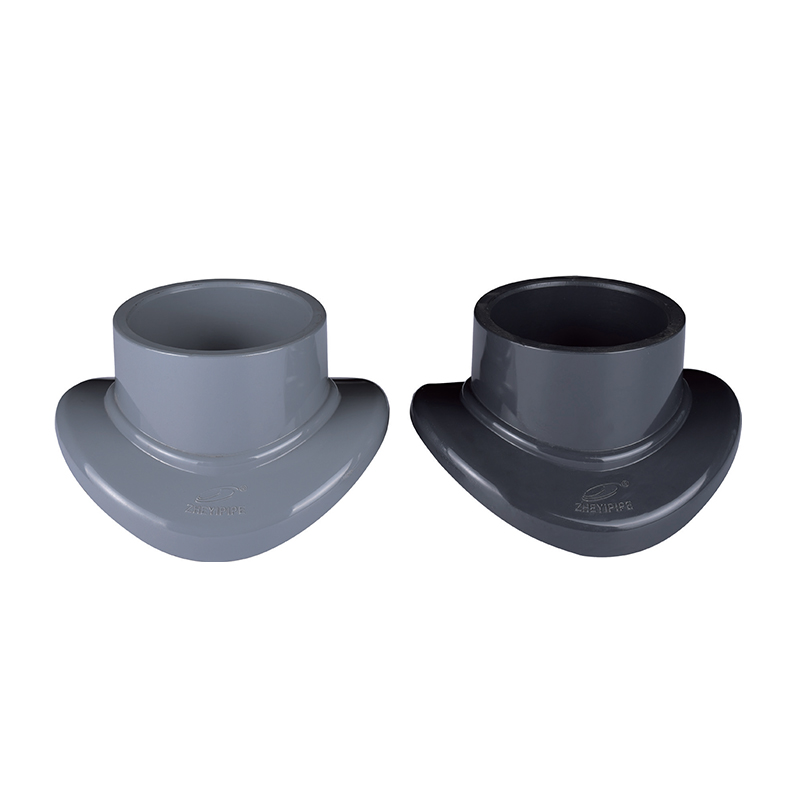

SCH8O/DIN UPVC/CPVC Sadelled

Sadelleddet er kendt for sit unikke sadelformede design, der tillader grenforbindelser uden at skære eller beskadige hovedrørledningen. Dette forenkler installationen og reducerer konstruktionsbesvær og omkostninger, samtidig med at det giver tætningsydelse for at forhindre lækage.

Det er velegnet til varmt- og koldtvandsforsyningssystemer, brandsikringssystemer og industrier som kemikalier og farmaceutiske produkter. UPVC/CPVC-sadelsamlinger giver pålidelige forbindelsesløsninger til forskellige applikationer.

Kontakt os

Tidligere：UPVC/CPVC -rørstøtte
Næste：SCH8O/DIN UPVC/CPVC Ⅱ Union

parameter anvendelse Tekniske standarder

Nominel størrelse Φ	ΦD	ΦD1	ΦD2	R	H	jeg
Φ75×32	40	30	60	37.5	26	22
Φ90×32	40	30	65	45	26	22
Φ110×32	40	30	65	55	26	22
Φ140×32	40	30	70	70	26	22
Φ140×50	60	55	100	70	36	31
Φ140×63	75	60	100	70	40	38
Φ160×32	40	30	70	80	26	22
Φ160×50	60	60	100	80	36	31
Φ160×63	75	60	120	80	40	38
Φ160×90	105	90	150	80	56	51
Φ200×90	104	90	152	100	56	51
Φ225×32	40	30	60	112.5	26	22
Φ225×50	60	55	100	112.5	36	31
Φ225×63	75	60	120	112.5	42	38
Φ225×75	88	70	120	112.5	50	44
Φ225×90	105	90	155	112.5	56	51
Φ250×32	40	30	70	125	26	22
Φ250×63	75	60	120	125	42	38
Φ280×32	40	30	70	140	26	22
Φ280×50	60	55	100	140	36	31
Φ280×63	75	60	120	140	42	38
Φ280×75	88	70	120	140	50	44
Φ315×32	40	30	70	157.5	26	22
Φ315×50	60	55	100	157.5	36	31
Φ315×63	75	60	120	157.5	42	38
Φ315×75	88	70	118	157.5	50	44
Φ355×63	75	60	120	177.5	42	38

SCH80/DIN · SADELLED

UPVC / CPVC Branch Connection Solution

Clamp-on design · Ingen rørledningsskæring · Dobbelt standard overensstemmelse

SCH80/DIN UPVC/CPVC-saddelsamlingen er en specialiseret rørkomponent designet til at forgrene eksisterende rørledninger uden behov for skæring eller omfattende systemomkonfiguration. Fremstillet til at overholde både amerikanske SCH80 og europæiske DIN dimensionelle standarder, er disse sadelsamlinger tilgængelige i uplastificeret polyvinylchlorid (UPVC) og chloreret polyvinylchlorid (CPVC). Den mekaniske struktur består af et todelt clamp-on design, der skaber en lækagesikker forbindelse rundt om hovedrøret, hvilket letter installationen af sekundære ledninger til væskefordeling. Disse samlinger er konstrueret til at modstå koncentrerede kemiske koncentrationer og højtryksmiljøer, der er almindelige i industriel væskehåndtering, hvilket giver en stabil grænseflade til sensorer, målere eller laterale rørforlængelser.

◆

Kemisk inertitet

Både UPVC- og CPVC-varianter udviser høj modstandsdygtighed over for syrer, baser og salte, hvilket forhindrer materialenedbrydning ved transport af ætsende industrivæsker eller ultrarent vand.

◆

Strukturel integritet

SCH80-vægtykkelsen giver øgede trykklassificeringer sammenlignet med standardbeslag, hvilket sikrer, at sadelleddet bevarer sin tætning under hydrauliske udsving.

◆

Nem integration

Klemmemekanismen giver mulighed for hurtig udvidelse af rørnetværk, hvilket reducerer arbejdstimerne og systemets nedetid betydeligt under opgraderinger eller vedligeholdelse af faciliteter.

◆

Temperatur alsidighed

CPVC-varianten understøtter forhøjede temperaturområder op til 93°C (200°F), hvilket gør den velegnet til transport af varme ætsende væsker og industriel vandbehandling.

Tekniske specifikationer

Standard overholdelse ASTM SCH80, DIN 8061/8062

Materiale muligheder UPVC (Polyvinyl Chloride), CPVC (Chlorinated Polyvinyl Chloride)

Tilslutningstype Mekanisk klemme med O-ringstætning / opløsningsmiddelcementgrænseflade

Størrelsesområde Kompatibel med primære rørdiametre fra 20 mm til 400 mm

Arbejdstryk PN10 - PN16 (Afhænger af størrelse og materiale)

Nøglefunktioner

Clamp-on design eliminerer rørledningsskæring

O-ringstætning giver lækagesikker grenforbindelse

Kompatibel med SCH80 og DIN rørdimensioner

CPVC-kvalitet understøtter varme væskeapplikationer op til 93°C

Velegnet til sensor-, måler- eller siderørsinstallation

Reducerer systemets nedetid under udvidelse

Halvleder og elektronik

Distribution af elektronisk vand og ultrarent vand (UPW) i renrumsmiljøer, hvor lav udvaskbarhed er påkrævet.

Kemi og metallurgi

Sikker transport af koncentrerede syrer og alkaliske væsker i metalpletterings- og kemiske forarbejdningsanlæg.

Vedvarende energi

Rørinfrastruktur til fremstilling af solceller og elektrolytproduktionslinjer for lithiumbatterier.

Industriel vandbehandling

Håndtering af industrispildevand, afsaltning af havvand og transport af deioniseret vand i nukleare og fødevaregodkendte faciliteter.

▼

Installationsvejledning

Overfladeforberedelse: Sørg for, at hovedrørets overflade er fri for snavs, ridser eller fugt, før sadelleddet monteres for at sikre, at pakningen opnår en lufttæt forsegling.
Drejningsmomentkontrol: Når du spænder de mekaniske bolte på sadelklemmen, skal du anvende ensartet moment på tværs af alle punkter for at forhindre lokal belastning på UPVC/CPVC-materialet, hvilket kan føre til revner i miljøbelastningen.
Anvendelse af klæbemiddel: For sadeltyper med opløsningsmiddelsvejsning, brug den passende primer og cement, der er specificeret for UPVC eller CPVC. Bland ikke cement beregnet til forskellige materialetyper.
Opbevaringsbetingelser: Opbevar komponenter i et køligt, tørt miljø væk fra direkte UV-eksponering. Langsigtet ultraviolet stråling kan påvirke slagfastheden af PVC-baserede polymerer over tid.

▲

Vedligeholdelse & Eftersyn

Efterse o-ringstætningen med jævne mellemrum for tegn på kompressionssæt eller kemisk angreb. Udskift, hvis der observeres revner eller fladning.
Kontroller boltens drejningsmoment årligt. Vibrationer eller termisk cyklus kan forårsage en gradvis løsning af den mekaniske klemme.
For CPVC-sadelsamlinger i varm drift skal du overvåge for misfarvning eller skørhed som tidlige indikatorer for materialenedbrydning.
Ved adskillelse skal du udskifte alle pakninger og O-ringe i stedet for at genbruge gamle tætninger for at opretholde lækagesikker integritet.

Disse sadelled bruges på tværs af kemiske, metallurgiske, fotovoltaiske, nukleare, lithium-, elektroniske halvleder-, fødevare-, farmaceutiske, automotive og industrielle vandbehandlingsindustrier til håndtering af syre-alkali-væsker, ultrarent vand, drikkevand, elektronisk vand og industrispildevandsrørledninger.

DIN 8061/8062 ASTM SCH80 UV-resistent (udvalgte kvaliteter) Kemikalie resistent
