SCH8O/DIN UPVC/CPVC Looper Flange

UPVC/CPVC Looper Flange bruges i industri- og konstruktionsapplikationer. Den tilbyder korrosionsbestandighed og højtemperaturydelse, hvilket gør den velegnet til transport af forskellige væsker og gasser.

Flangen er designet til nem installation, hvilket sikrer sikre rørforbindelser og reducerer lækagerisici. UPVC/CPVC Looper Flange er ideel til industrier som vandbehandling, kemikalier og HVAC, hvilket effektivt forlænger levetiden for rørsystemer.

Kontakt os

Tidligere：SCH8O/DIN UPVC/CPVC Blind Flange
Næste：SCH8O/DIN UPVC/CPVC Reducerende Tee

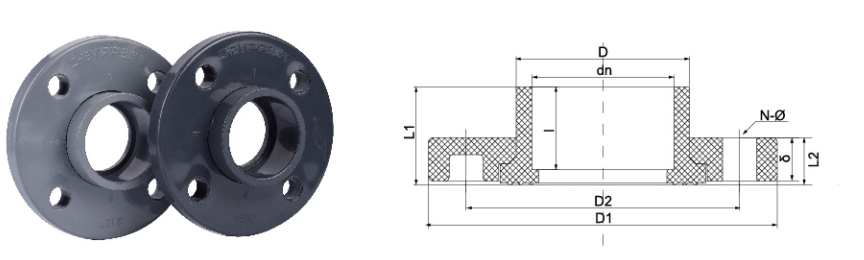

parameter anvendelse Tekniske standarder

STØRRELSE/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225	dn280	dn315
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
DIN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	D	27	32	41	50	62	77	92	107	127	160	182	255	309	344
	D1	95	105	115	140	150	165	185	200	220	250	285	340	395	445
	D2	65	75	85	100	110	125	145	160	180	210	240	295	350	400
	L1	25	28	32	34	39	45	52	60	69	86	96	132	164	184
	L2	14	15	19	19	20	23	25	29	29	31	31	40	47	47
	δ	12.5	14	16	16.5	18	20	23	26	28	30	30	35	41	43
	I	18	23	25	28	31	38	44	51	61	76	86	119	146	165
	N-Φ	4-Φ14	4-Φ14	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ22	8-Φ22	12-Φ22	12-Φ22
ANSI	d1	21.51	26.87	33.62	42.6	48.54	60.65	73.39	89.31	114.8	141.81	168.81	219.8	273.81	324.61
	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.2	141.11	168	218.8	272.67	323.47
	D	29	35	44	54	60.2	74	89.4	1057	127	160	190.8	246	306	360
	D1	89	98	108	117	128	155	178	192	229	254	284	343	406	481
	D2	61	70	79	89	98	121	140	152	191	216	241	298	362	432
	L1	23	31	33	37	40	44	52	62	71	84	90	117	137	165
	L2	11	16	17	17	20	21	27	28.5	31	34.5	36.5	40	46	46
	δ	14	15	16	16	18.5	19.5	23.5	24.6	27	31	33	33	42	42
	I	22.2	25.5	31	35	37	40.5	46	50.5	60	70	79	104	128	153
	N-Φ	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22	8-Φ22	8-Φ22	12-Φ24	12-Φ24
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D	95	100	125	135	140	155	175	185	210	250	280	330	400	445
	D1	70	75	90	100	105	120	140	150	175	210	240	290	355	400
	D2	31	35	42.5	48.5	61	73	90	105	132	158	186	238	289	341
	L1	35	40	46	50.5	61.5	71	70	73	93	114	142	161	167	167
	L2	14	15	15	16	16	20	22	22	22	24	26	28	30	30
	δ	14	15	15	16	16	20	22	22	22	24	26	28	30	30
	I	30	35	40	44	55	63	61	64	84	104	132	145	155	155
	N-Φ	4-Φ15	4-Φ15	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23	12-Φ23	12-Φ25	16-Φ25

SCH80/DIN UPVC/CPVC Looper Flange - Sikre og alsidige rørforbindelser

SCH80/DIN Looper Flange er en konstrueret komponent designet til at skabe pålidelige og aftagelige forbindelser i PVC- og CPVC-rørsystemer. Det letter integrationen af plastrørledninger med metalliske flanger, pumper og ventiler, der overholder både SCH80- og DIN-stogarder. Dette produkt er fremstillet for at sikre dimensionel konsistens og mekanisk integritet under specificerede driftsforhold, hvilket gør det velegnet til en lang række industrielle applikationer.

Produktfunktioner

Dobbelt standardkompatibilitet: Designet til at passe til begge SCH80 and DIN boltmønstre, der giver en alsidig løsning til systemer, der kræver international kompatibilitet. Denne funktion forenkler indkøb til projekter, der skal overholde flere regionale standarder.
Korrosionsbestandighed: Fremstillet af UPVC (Uplastificeret polyvinylchlorid) eller CPVC (Kloreret polyvinylchlorid), flangelegemet er modstandsdygtigt over for et bredt spektrum af kemikalier, syrer, alkalier og salte. Denne egenskab er afgørende for langvarig brug i ætsende miljøer.
Strukturel integritet: Løkkedesignet gør det muligt for flangen at rotere frit for boltjustering, hvilket forenkler installationen, mens kernenavet opretholder en stiv forbindelse til røret. Dette forhindrer belastning af leddene og sikrer en sikker tætning.
Højtryksvurdering: Konstrueret til at modstå trykklassificeringer i overensstemmelse med SCH80-rørplanen, hvilket gør den velegnet til applikationer, der kræver højere tryktolerance end standard PVC-systemer.

Tekniske specifikationer

Materiale	Dimensioner	Standard	Nominelt tryk
UPVC (PVC-U) / CPVC (PVC-C)	Se SCH80 og DIN specifikationer	ASTM D1784 / DIN EN ISO 1452	PN10 / Klasse 150
Tilgængelige størrelser	Tilslutningstype	Color	Pakningskompatibilitet
1/2 tomme til 12 tommer (DN15 til DN300)	Solvent Cement Socket	Grå (UPVC), Lysegrå/Tan (CPVC)	EPDM, FPM (FKM)

Applikationsfelter

SCH80/DIN Looper Flange bruges i systemer, der kræver en sikker, kemisk modstandsdygtig og aftagelig forbindelse. Typiske applikationer omfatter:

Vand- og spildevandsbehandlingsanlæg
Kemiske forarbejdnings- og håndteringsanlæg
Industrielle procesrør til ætsende væsker
Pool- og vandsystemer, der kræver robuste, langtidsholdbare komponenter
Minedrift og raffinering
Elproduktionsanlæg

---

Ofte stillede spørgsmål

1. Hvordan adskiller en UPVC looper flange sig fra en traditionel fast flange i installation og anvendelse?

En løkkeflange har en fritroterende ring, som forenkler justeringen af bolthuller under installationen, en væsentlig fordel ved trange rum, eller når rør allerede er fastgjort. En fast flange kræver præcis rotationsjustering af hele rørsektionen, hvilket kan være mere udfordrende. Løkkeflangens roterende mekanisme hjælper også med at reducere belastningen på rørsystemet, især ved tilslutning til faste metalkomponenter. For specifikke installationsinstruktioner og bedste praksis, se vores tekniske dokumentation eller kontakt vores supportteam.

2. Hvad er temperatur- og trykbegrænsningen for SCH80/DIN CPVC-flangen, og hvordan er den sammenlignet med metalflanger i korrosive miljøer?

SCH80/DIN CPVC-flangen er konstrueret til applikationer med højere temperatur end UPVC, med en maksimal driftstemperatur typisk op til 200°F (93°C) og en trykværdi i overensstemmelse med SCH80-standarder. Mens metalflanger ofte har højere ultimative trykklassificeringer, er de modtagelige for korrosion fra mange industrielle kemikalier. I modsætning hertil bevarer CPVC-flangen sin strukturelle integritet i ætsende medier, hvilket kan forringe metalliske alternativer. Beslutningen mellem CPVC og en metalflange bør baseres på en omfattende analyse af væsketypen, driftstemperaturen og det nødvendige tryk. Vores ingeniørteam kan levere en detaljeret materialekompatibilitetsanalyse til din specifikke applikation.

Selskab

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group ja Kina SCH8O/DIN UPVC/CPVC Looper Flange Til fødevareindustri/bil/elektronisk leverandør og specialfremstillet SCH8O/DIN UPVC/CPVC Looper Flange Til fødevareindustri/bil/elektronisk fabrik. Vi blev grundlagt i 2007 med fokus på forskning og udvikling, fremstilling, salg og service af CPVC- og UPVC-industrielle rør. Virksomheden har opnået en række certificeringer, herunder produktionslicens for specialudstyr, hygiejnelicens for vandrelaterede produkter i Zhejiang-provinsen, IS09001-certificering for kvalitetsstyringssystem, IS014001-certificering for miljøstyringssystem og IS045001-certificering for arbejdsmiljø- og sikkerhedsstyringssystem. Virksomheden har mere end 50 uafhængige immaterielle rettigheder og selvbetjente import- og eksportrettigheder. For at kunne tilbyde diversificerede produkter og bedre service har virksomheden introduceret avanceret teknologi, værktøjsudstyr og unikke råmaterialer og styringssystemer fra Tyskland og USA. Gennem årene er vores produkter blevet meget anvendt til rørledningstransport af syre- og alkalivæsker, ultrarent vand, drikkevand, rent vand af elektronisk kvalitet og industrielt spildevand inden for kemiske, metallurgiske, solcelle-, atomkraft-, lithiumbatteri-, elektroniske halvleder-, fødevare-, medicin-, bil-, industriel vandbehandling og andre industrier. I øjeblikket har ZHEYI Group etableret mere end 30 salgsselskaber over hele landet, og alle slags produkter eksporteres til Europa, Amerika, Sydøstasien og andre lande og regioner og er dybt foretrukket af indenlandske og udenlandske kunder.

Æresbevis

Nyheder

Forståelse af kemiske og lithium UPVC/CPVC -ventiler (DIN/...
Sep 11,2025
Introduktion til UPVC- og CPVC -ventiler Hvad er UPVC- og CPVC -ventiler ? UPVC (Unplastized Polyvinylchlorid) og CPVC (chloreret polyvinylchlorid) er holdbare, korrosionsbestandige termoplast, der ofte b...
Lær mere
UPVC/CPVC Pipe Fittings: Den ultimative guide til installa...
Sep 04,2025
Introduktion: En omfattende guide til UPVC/CPVC -rørbeslag I moderne byggeri, renovering af hjem og industrielle felter er rørledningssystemer en uundværlig livline. Og UPVC (Unplastiseret polyvinylchl...
Lær mere
Valg af højre UPVC- eller CPVC -ventil til kemisk håndteri...
Aug 25,2025
Valg af den korrekte ventil er en kritisk beslutning i enhver kemisk behandling eller lithium-ion-batteriproduktionsfacilitet. Det forkerte valg kan føre til lækager, dyre nedetid og sikkerhedsfarer. Når man beskæftig...
Lær mere

Skriv en besked

Streng kvalitetskontrol

ZHEYI Group overholder princippet om "kvalitet først", anvender internationalt avanceret udstyr og råvarer af høj kvalitet, kontrollerer strengt alle produktionsled og er forpligtet til at levere pipeline-produkter med fremragende ydeevne og udsøgt udseende.

Virksomheden bruger det mest avancerede produktionsudstyr og materialer af høj kvalitet, herunder japanske Sekisui og amerikanske Lubrizol. "ZHEYI" kombinerer perfekt udsøgt produktionsteknologi med professionel ledelse, og hvert produkt gennemgår streng kvalitetskontrol - fra produktion, inspektion til endelig levering, hvilket sikrer den perfekte kombination af udseende og funktion.
Præcisionspræstationstest

Hos ZHEYI er hvert produkt omhyggeligt fremstillet, ikke kun med fokus på udsøgt æstetisk design, men også altid med fokus på fremragende iboende kvalitet. Strenge ydeevnetests sikrer, at produktet kan opretholde stabilitet og holdbarhed selv under barske forhold.:

● Densitetsprøvning: Måler materialedensitet for at sikre ensartethed og stabilitet af strukturer.
● Vicat blødgøringstemperaturtest: evaluerer blødgøringsgraden af materialer under høje temperaturforhold for at sikre produktets evne til at modstå deformation i forskellige miljøer.
● Ovntest: simulerer langvarig varmebestandighed og verificerer produktets evne til at modstå høje temperaturer i lang tid.
● Hydrostatisk test: Evaluer rørenes styrke under høje trykforhold for at sikre produktets sikkerhed og pålidelighed.
● Slagtest med faldhammer: Test produktets slagfasthed under transport, installation og daglig brug.

SCH8O/DIN UPVC/CPVC Looper Flange Branchekendskab

Sådan vælges korrekt UPVC/CPVC Looper Flange ? Vejledning til trykvurdering og temperaturtilpasning

UPVC (uplastificeret polyvinylchlorid) og CPVC (chloreret polyvinylchlorid) Looper Flange spiller en nøglerolle i industrielle rørsystemer, især i situationer, hvor termisk ekspansion, vibrationer eller rørforskydning skal bufferes. Korrekt valg kræver omfattende overvejelser om materialeegenskaber, trykvurdering, temperaturområde og specifikke industrianvendelseskrav. Følgende er en udvælgelsesvejledning til forskellige brancher:

1. Materialevalg: UPVC vs CPVC
UPVC: Velegnet til normal temperatur (0°C~60°C) og lavtryksscenarier, syre- og alkalikorrosionsbestandighed, lave omkostninger, almindeligvis brugt i drikkevand (drikkevand) og industriel vandbehandling (industriel vandbehandling).
CPVC: Højere temperaturbestandighed (-20°C~110°C), stærkere trykbestandighed, velegnet til højtemperaturmedier, såsom kølevæsketransport i solcelleindustrien eller ætsende væsker i metallurgi (metallurgi).

2. Trykniveautilpasning
Klasse 150: Velegnet til lavtrykssystemer, såsom sikkert drikkevand og ultrarent vandtilførsel til elektroniske halvledere.
Klasse 200/Klasse 300: Velegnet til mellem- og højtryksscenarier, såsom hjælperørledninger til atomkraftværker eller højtryksudledningssystemer til industrispildevand.

3. Vejledning til tilpasning af industriansøgninger
Medicin: Skal overholde FDA-standarder, CPVC (højtemperatursteriliseringsmodstand) foretrækkes, og trykniveauet er normalt klasse 150.
Fotovoltaisk: CPVC er mere velegnet, fordi det involverer højtemperaturkølevæskecirkulation og kræver temperatur- og trykmodstand (klasse 200).
Metallurgi: Stærkt syre/alkali-miljø, UPVC (normal temperatur) eller CPVC (høj temperatur), trykniveauet skal vælges i henhold til pumpetrykket (normalt klasse 200~300).
Kernekraft: Hjælperør kan bruge CPVC (strålingsbestandig modificeret version), klasse 300 for at sikre sikkerhedsredundans.
Elektronisk halvleder: Ultrapure vandsystem anbefaler UPVC (lavt bundfald), klasse 150 er tilstrækkelig.

4. Installations- og vedligeholdelsesanbefalinger
Undgå overtemperatur og overtryk: UPVC er let at blødgøre ved >60°C, og CPVC kræver yderligere støtte ved >110°C.
Tilpasning af tætningsmateriale: EPDM-pakninger er velegnede til drikkevand, og PTFE-pakninger er mere velegnede til stærke syrer (såsom metallurgisk spildevand).
Regelmæssig inspektion: Meget ætsende miljøer såsom industrispildevand kræver forkortede vedligeholdelsescyklusser.
