SCH8O/DIN UPVC/CPVC Reducerende Tee

UPVC/CPVC Reducing Tee bruges i vandbehandlings-, kemi- og byggeindustrien. Den er fremstillet af UPVC- eller CPVC-materialer af høj kvalitet og har korrosionsbestandighed og højtemperaturydelse.

Reducing Tee er designet til at forbinde rør med forskellige diametre, hvilket muliggør jævne overgange i rørsystemet, reducerer strømningsmodstanden og forbedrer den samlede effektivitet. Den er nem at installere, tilbyder tætning for at forhindre lækage og er let for bekvem transport og installation. Reducing Tee overholder internationale standarder for at sikre pålidelig kvalitet.

Kontakt os

Tidligere：SCH8O/DIN UPVC/CPVC Looper Flange
Næste：SCH8O/DIN UPVC/CPVC 45°Albue

parameter anvendelse Tekniske standarder

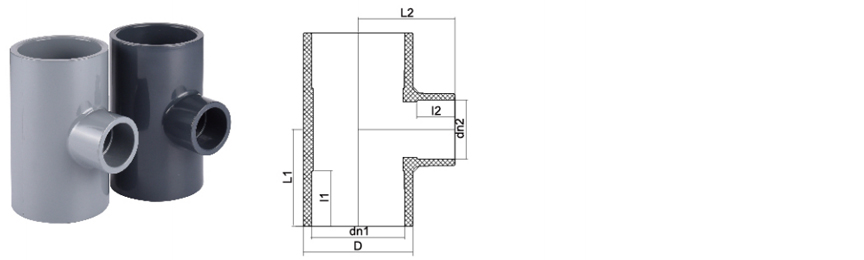

dn1×dn2	DN	D	L1	L2	I1	I2
25×20	20×15	32.2	31	31	18.75	16
32×20	25×15	41.2	36	35.4	23.5	17
32×25	25×20	40.6	36	36	22	18.5
40×20	32×15	50	43	40	27	17
40×25	32×20	50	45	42	27	18
50×25	40×20	60.6	51.5	47	32	19
50×32	40×25	61	51	50.4	31	22
63×25	50×20	75	62.5	62.5	38	19
63×32	50×25	75	62.5	62.5	38	22
63×40	50×32	75	62.5	62.5	38	26
63×50	50×40	75	66	66	38	31
75×32	65×25	91	73.5	63.5	44	22
75×40	65×32	91	73.5	67	44	27
75×50	65×40	91	73.5	73	44	31
75×63	65×50	88	79	79	44	38
90×25	80×20	106	77	70	51	19
90×32	80×25	104	77	74	51	22
90×40	80×32	106	77	77	51	27
90×50	80×40	104	92	83	51	31
90×63	80×50	104	87	92.4	51	44
90×75	80×65	104	92	95	57	44
110×32	100×25	126	105	80	61	22
110×63	100×50	126.8	106	99	61	38
110×75	100×65	126	105	104	61	44
140×63	125×50	165	130.5	115	76	38.5
140×90	125×80	165	130.5	128.5	76	52
160×63	150×50	185	128	125	86	38
160×75	150×65	185	128	132	86	44
160×90	150×80	185	149	139.5	86	51
160×110	150×100	185	149	149	86	61
225×63	200×50	254	172	160	119	38
225×75	200×65	254	172	165	119	44
225×90	200×80	254	172	170	119	51
225×110	200×100	254	182	180	119	61
225×140	200×125	254	205	195	119	76
225×160	200×150	254	205	205	119	86
280×110	250×100	314.5	268	208	146	61
280×140	250×125	314.5	268	223	146	61
280×160	250×150	314.5	268	235	146	61
280×225	250×200	314.5	268	267	146	61
315×160	300×150	345	250	249	165	86
315×225	300×200	344	295	279	168	120
400×315	400×300	433	376	343	207	165
500×315	500×300	536	390	417	230	164

SCH80/DIN UPVC/CPVC-reducerende tee - standardkompatible rørfittingsløsninger

Denne produktside giver tekniske specifikationer og applikationsdetaljer for vores SCH80 og DIN standard UPVC/CPVC reducerende tees. Disse fittings er konstrueret til præcis flowomdirigering og diameterreduktion i industrielle rørsystemer, hvilket sikrer pålidelig ydeevne i forskellige væskeoverførselsapplikationer.

Produktfunktioner

Dobbelt standardoverholdelse: Fremstillet i overensstemmelse med både ASTM D1784 (SCH80) og DIN 8063 standarder, hvilket sikrer dimensionsnøjagtighed og kompatibilitet med en lang række industrielle rørnetværk.
Korrosionsbestandighed: Fremstillet af uplastificeret polyvinylchlorid (UPVC) og chloreret polyvinylchlorid (CPVC), der giver modstandsdygtighed over for syrer, alkalier, salte og andre ætsende kemikalier. Denne egenskab forlænger levetiden inden for kemisk behandling, vandbehandling og laboratorieapplikationer.
Strukturel integritet: Designet med robust vægtykkelse til at modstå høje tryk- og temperaturvariationer, og opretholde ledstabilitet under driftsbelastning. Velegnet til både tryk- og ikke-trykapplikationer, herunder systemer til drikkevand, industrikemikalier og spildevand.
Sømløs forbindelse: Konstrueret til sikker, lækagefri opløsningsmiddelcement eller gevindforbindelser, hvilket letter effektiv installation og systemvedligeholdelse. Den præcise indvendige boring fremmer jævn væskestrøm, hvilket minimerer tryktab og turbulens.

Tekniske specifikationer

Parameter	SCH80 UPVC/CPVC	DIN UPVC/CPVC
Materiale	UPVC (Type I Grade I), CPVC (Celleklasse 23447)	UPVC, CPVC
Standarder	ASTM D1784, ASTM D2467	DIN 8063, DIN 8080
Driftstryk	Op til 150 PSI ved 73.4°F (23°C)	PN 10 / PN 16
Temperaturområde	UPVC: 0°C til 60°C; CPVC: -10°C til 95°C	UPVC: 0°C til 60°C; CPVC: -10°C til 95°C

Anvendelsesområder

SCH80/DIN UPVC/CPVC-reducerende tee er en integreret komponent i systemer, der kræver holdbar og pålidelig flowstyring. Dens anvendelse spænder over forskellige industrier, herunder:

Kemisk forarbejdning og opbevaring
Vandbehandlings- og distributionsanlæg
Spildevandsstyringssystemer
Laboratorievæskeoverførselsledninger
Forarbejdning af fødevarer og drikkevarer

Fælles indkøbsforespørgsler

1. Hvad er de vigtigste forskelle mellem SCH80 og DIN standard reducerende teesteder, og hvordan vælger jeg den rigtige til mit projekt?

Den primære forskel ligger i deres dimensionelle standarder og trykvurderinger. SCH80 er en amerikansk standard baseret på rørstørrelse, mens DIN er en europæisk metrisk standard baseret på nominelt tryk (PN). SCH80 fittings er almindeligt anvendt i Nordamerika til højtryksapplikationer, mens DIN er udbredt i Europa og Asien. Det korrekte valg afhænger af din eksisterende rørinfrastruktur og projektkrav. For detaljerede størrelses- og kompatibilitetsoplysninger, se venligst de tekniske specifikationer eller kontakt vores ingeniørteam for at sikre problemfri integration.

2. Hvordan er temperatur- og trykvurderingen for en UPVC-reducerende tee sammenlignet med en CPVC-reducerende tee i et kemisk behandlingsmiljø?

UPVC- og CPVC-fittings er begge meget kemikaliebestandige, men de adskiller sig i deres driftstemperaturgrænser. UPVC er velegnet til applikationer med en maksimal temperatur på cirka 60°C (140°F), mens CPVC kan håndtere højere temperaturer op til 95°C (203°F) og er velegnet til varme ætsende væsker. Hvis din applikation involverer varme væsker eller damp, er en CPVC-reducerende tee det mere passende og pålidelige valg. Valg af det korrekte materiale er afgørende for systemets integritet og levetid. Vores produktdatablade indeholder specifikke trykafklassificeringskurver for forskellige temperaturer, som bør gennemgås for dine specifikke driftsforhold.

Selskab

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group ja Kina SCH8O/DIN UPVC/CPVC Reducerende Tee Til fødevareindustri/bil/elektronisk leverandør og specialfremstillet SCH8O/DIN UPVC/CPVC Reducerende Tee Til fødevareindustri/bil/elektronisk fabrik. Vi blev grundlagt i 2007 med fokus på forskning og udvikling, fremstilling, salg og service af CPVC- og UPVC-industrielle rør. Virksomheden har opnået en række certificeringer, herunder produktionslicens for specialudstyr, hygiejnelicens for vandrelaterede produkter i Zhejiang-provinsen, IS09001-certificering for kvalitetsstyringssystem, IS014001-certificering for miljøstyringssystem og IS045001-certificering for arbejdsmiljø- og sikkerhedsstyringssystem. Virksomheden har mere end 50 uafhængige immaterielle rettigheder og selvbetjente import- og eksportrettigheder. For at kunne tilbyde diversificerede produkter og bedre service har virksomheden introduceret avanceret teknologi, værktøjsudstyr og unikke råmaterialer og styringssystemer fra Tyskland og USA. Gennem årene er vores produkter blevet meget anvendt til rørledningstransport af syre- og alkalivæsker, ultrarent vand, drikkevand, rent vand af elektronisk kvalitet og industrielt spildevand inden for kemiske, metallurgiske, solcelle-, atomkraft-, lithiumbatteri-, elektroniske halvleder-, fødevare-, medicin-, bil-, industriel vandbehandling og andre industrier. I øjeblikket har ZHEYI Group etableret mere end 30 salgsselskaber over hele landet, og alle slags produkter eksporteres til Europa, Amerika, Sydøstasien og andre lande og regioner og er dybt foretrukket af indenlandske og udenlandske kunder.

Æresbevis

Nyheder

Forståelse af kemiske og lithium UPVC/CPVC -ventiler (DIN/...
Sep 11,2025
Introduktion til UPVC- og CPVC -ventiler Hvad er UPVC- og CPVC -ventiler ? UPVC (Unplastized Polyvinylchlorid) og CPVC (chloreret polyvinylchlorid) er holdbare, korrosionsbestandige termoplast, der ofte b...
Lær mere
UPVC/CPVC Pipe Fittings: Den ultimative guide til installa...
Sep 04,2025
Introduktion: En omfattende guide til UPVC/CPVC -rørbeslag I moderne byggeri, renovering af hjem og industrielle felter er rørledningssystemer en uundværlig livline. Og UPVC (Unplastiseret polyvinylchl...
Lær mere
Valg af højre UPVC- eller CPVC -ventil til kemisk håndteri...
Aug 25,2025
Valg af den korrekte ventil er en kritisk beslutning i enhver kemisk behandling eller lithium-ion-batteriproduktionsfacilitet. Det forkerte valg kan føre til lækager, dyre nedetid og sikkerhedsfarer. Når man beskæftig...
Lær mere

Skriv en besked

Streng kvalitetskontrol

ZHEYI Group overholder princippet om "kvalitet først", anvender internationalt avanceret udstyr og råvarer af høj kvalitet, kontrollerer strengt alle produktionsled og er forpligtet til at levere pipeline-produkter med fremragende ydeevne og udsøgt udseende.

Virksomheden bruger det mest avancerede produktionsudstyr og materialer af høj kvalitet, herunder japanske Sekisui og amerikanske Lubrizol. "ZHEYI" kombinerer perfekt udsøgt produktionsteknologi med professionel ledelse, og hvert produkt gennemgår streng kvalitetskontrol - fra produktion, inspektion til endelig levering, hvilket sikrer den perfekte kombination af udseende og funktion.
Præcisionspræstationstest

Hos ZHEYI er hvert produkt omhyggeligt fremstillet, ikke kun med fokus på udsøgt æstetisk design, men også altid med fokus på fremragende iboende kvalitet. Strenge ydeevnetests sikrer, at produktet kan opretholde stabilitet og holdbarhed selv under barske forhold.:

● Densitetsprøvning: Måler materialedensitet for at sikre ensartethed og stabilitet af strukturer.
● Vicat blødgøringstemperaturtest: evaluerer blødgøringsgraden af materialer under høje temperaturforhold for at sikre produktets evne til at modstå deformation i forskellige miljøer.
● Ovntest: simulerer langvarig varmebestandighed og verificerer produktets evne til at modstå høje temperaturer i lang tid.
● Hydrostatisk test: Evaluer rørenes styrke under høje trykforhold for at sikre produktets sikkerhed og pålidelighed.
● Slagtest med faldhammer: Test produktets slagfasthed under transport, installation og daglig brug.

SCH8O/DIN UPVC/CPVC Reducerende Tee Branchekendskab

Udvalg af UPVC/CPVC-reducerende tees i industrielle rørsystemer: Størrelsesstandarder, trykvurderinger og kemisk kompatibilitet

I industrielle rørsystemer skal udvælgelsen af UPVC/CPVC-reducerende tees (Reducing Tees) grundigt overveje størrelsesstandarder, trykklassificeringer og kemisk kompatibilitet for at sikre systemsikkerhed og langsigtet stabilitet. Følgende er centrale udvælgelsespunkter for forskellige industriapplikationer:

1. Størrelsesstandarder og trykvurderinger
UPVC (uplastificeret polyvinylchlorid) er velegnet til normale temperatur- og lavtryksscenarier (såsom ≤60°C) og bruges almindeligvis i drikkevand, industriel vandbehandling og andre systemer. Størrelsen skal overholde ISO 1452 eller ASTM D1785 standarder.

CPVC (chloreret polyvinylchlorid) har højere temperaturbestandighed (op til 90°C) og er velegnet til højtemperaturvæsker, såsom kølevæskerør i solcelleindustrien eller bejdseprocesser i metallurgi. Den skal overholde ASTM F441-standarderne, og trykværdien skal matche systemdesignet (såsom SCH 80/40).

2. Kemisk kompatibilitet
Forskellige industrier har strenge krav til materialers ætsende egenskaber:

Den elektroniske halvleder- og medicinindustri kræver rør med høj renhed. CPVC har fremragende kemisk resistens og kan modstå ultrarent vand og svage syre/alkali medier.
I atomkraftværkers hjælpesystem skal UPVC/CPVC bestå strålingsmodstandstesten for at undgå lækage på grund af kemisk nedbrydning.
Når industrispildevand indeholder ætsende stoffer (såsom klor og sulfid), har CPVC bedre korrosionsbestandighed end UPVC, men anti-aging-ydelsen efter langvarig kontakt skal verificeres.

3. Forslag til tilpasning af industriansøgninger
Sikkert drikkevand: NSF-certificeret UPVC foretrækkes for at sikre ikke-toksicitet.
Høj temperatur/ætsende scenarier (såsom metallurgi, solcelleanlæg): CPVC er mere pålidelig, og der skal lægges ekstra vægt på grænsefladeforseglingsmaterialet (såsom EPDM-pakning).
Præcisionsindustri (halvledere, medicin): Vælg CPVC med en glat indervæg for at mindske risikoen for væskerester.
